¿Cómo a DIY garra de la grúa Robot Arduino-compatible? (7 / 9 paso)

Paso 7:

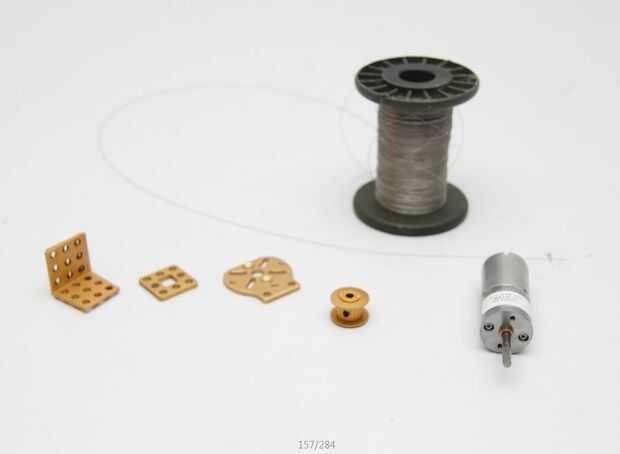

Lista de materiales:

1. tuerca M4 x7

2. placa de 3 x 6 x1

3. control deslizante 496 x2

4. soporte de 3 x 3 x2

5. V teniendo x4

6. correa Conector x1

7. delgado del hierro

8. Haz 0824-48 x1

9. latón perno M4 * 20 x4

10.el tiempo Pulley18T x1

11 Motor 25 DC 6V/86 RPM x1

12. casquillo tornillo M4x8 x24

13. M4x14 tornillo de casquillo del zócalo x7

14. C.C. Motor-25 soporte V2.0 x1

15. sin cabeza tornillo M3x5 x1

16. cabeza fresada tornillo M4x8 x2

17. tornillo M4x22-Botton cabeza x4

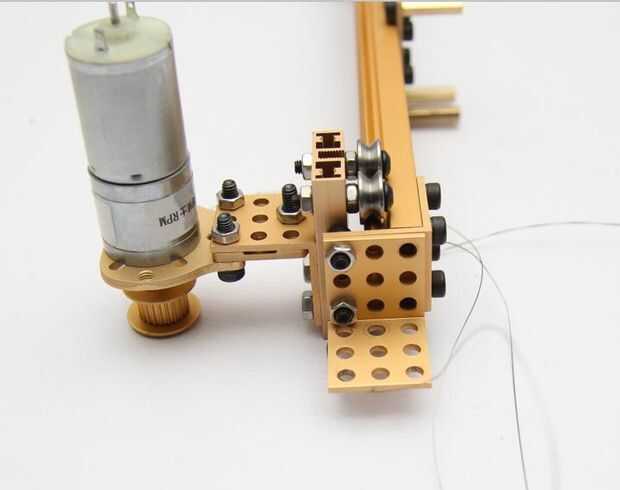

Procedimiento:

1. Utilice cuatro tornillos M4 x8 y tuercas M4 para fijar dos diapositivas en placa de 3 x 6.

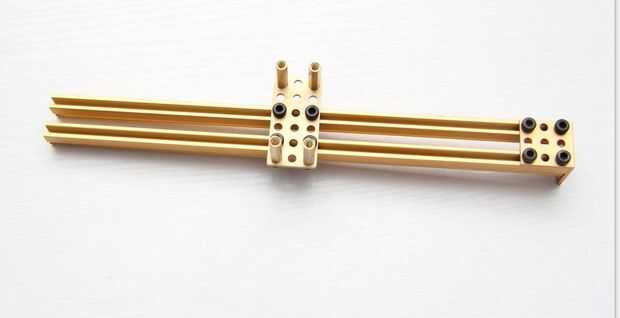

2. Inserte cuatro tornillos M4 × 22 que la placa en 1 e instalar cuatro bronce pernos M4 * 20.

3. Utilice cuatro tornillos M4 x8 y tuercas M4 para arreglar una Bracker3 x3 en el extremo de la estructura 1.

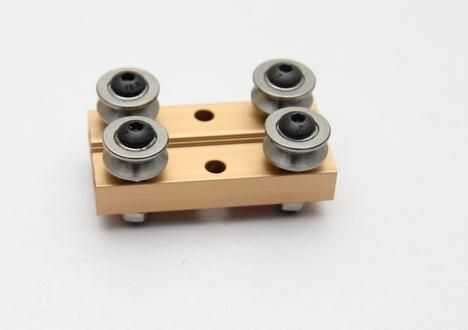

4. Inserte cuatro tornillos M4 × 22 en cuatro rodamientos y una viga 0824-3 y fijarlos con cuatro tuercas M4.

5. Inserte el alambre de hierro delgado a una polea dentada donde localiza M3 tornillo sin cabeza y fijarlo.

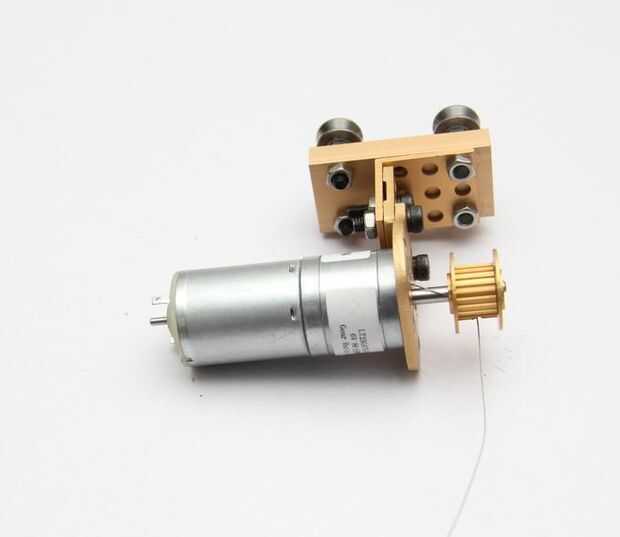

6. Instale un motor a su soporte y fíjelo con 4 tornillos M3 y arreglar esa polea dentada en 4 en el eje del Motor.

7. fijar una correa dentada en un soporte de 3 × 3 utilizando un tornillo M4 × 14.

8. fijar la estructura en 7 en la parte inferior del soporte del motor de la C.C. usando dos tornillos M4 × 14.

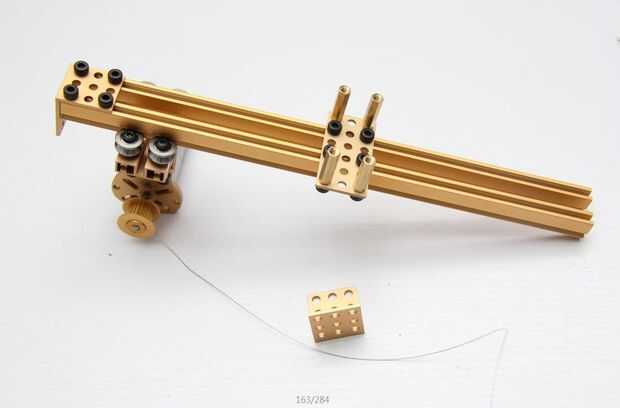

9. nido estructura montada en el 3 en cuatro rodamientos y utilice dos tornillos M4 × 22 y tuercas M4 para fijar un soporte 3 × 3 en cada extremo de la estructura en 3.

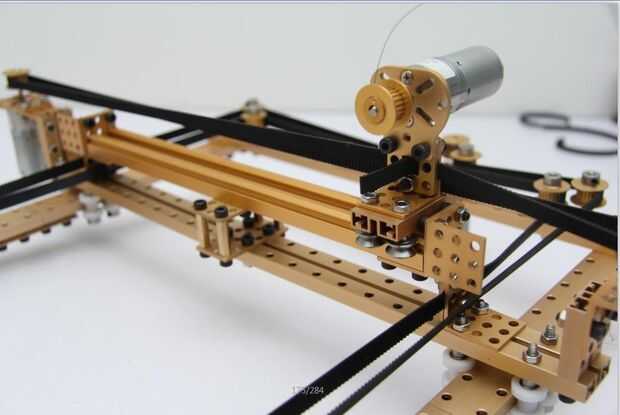

10. estructura ensamblada en 9 en esa estructura en el paso 4 e instale la correa de distribución como demostraciones del cuadro.

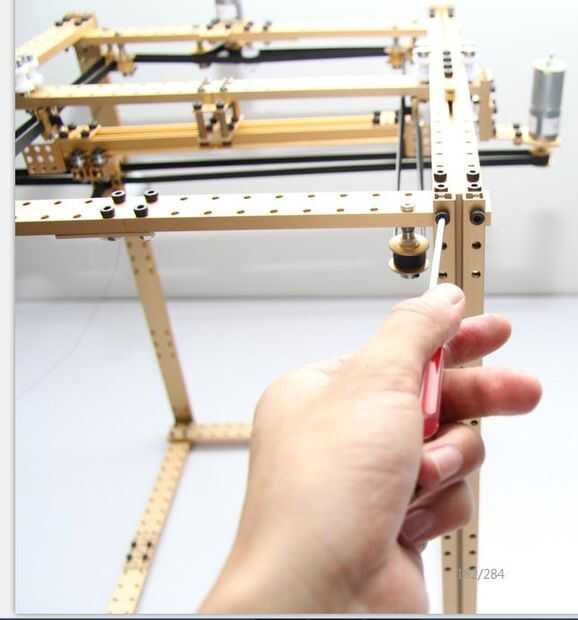

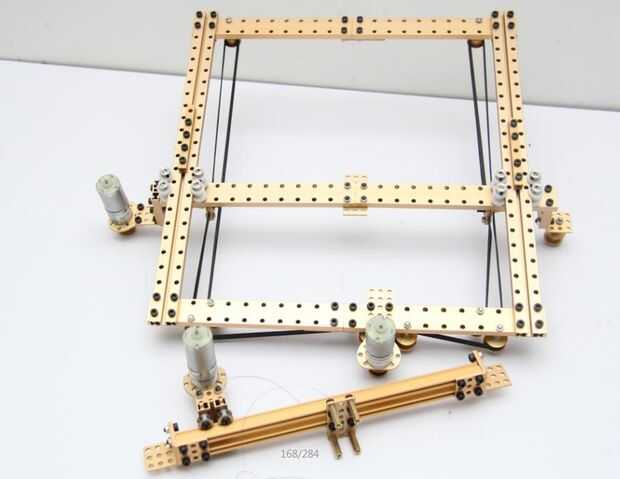

11. instalar la estructura en 10 a estructura completa en el paso 2.

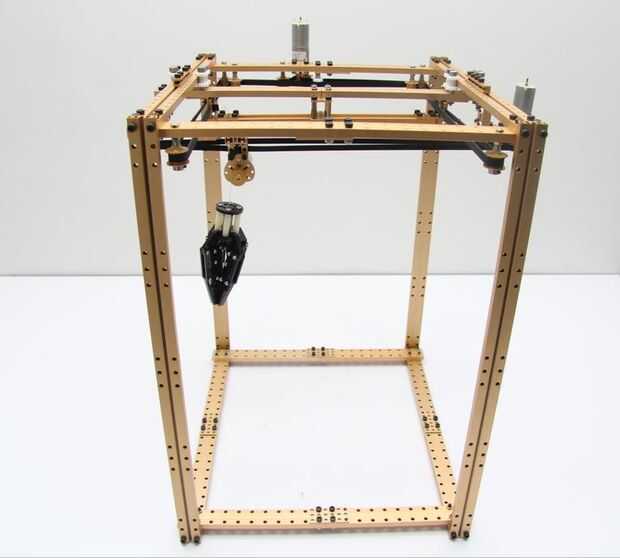

12. instalar a una pinza en el otro extremo del alambre de hierro delgado.
