Paso 4: Construir la estructura superior de la máquina de la grúa

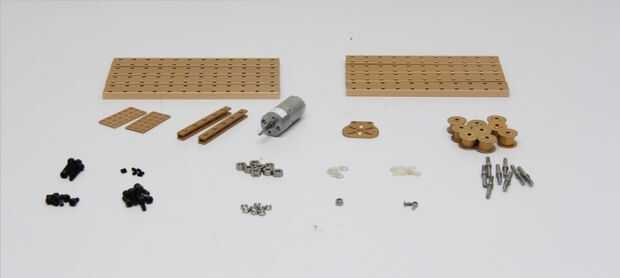

Lista de materiales:
1. tuerca M4
2. placa de 3 x 6 x 2
3. viga 0808-080 x2
4. Haz 0824-176 x4
5. viga 0824-192 x4
6. tiempo Pulley18T x8
7. zócalo tornillo M4x8
8. M4x14 tornillo de casquillo del zócalo
9. M4x22 del tornillo de casquillo del zócalo
10. C.C. 25 Motor 6V/86 RPM x1
11. zócalo tornillo M4x35 x1
12. roscado del eje 4x39mm x8
13. sin cabeza tornillo M3x5 x9
14. C.C. Motor-25 soporte V2.0 x1
Procedimiento:
1. Utilice una placa de 3 x 6, cuatro tornillos M14 y tuercas M14 para conectar dos vigas 0824-176. Hacer dos de esta estructura.

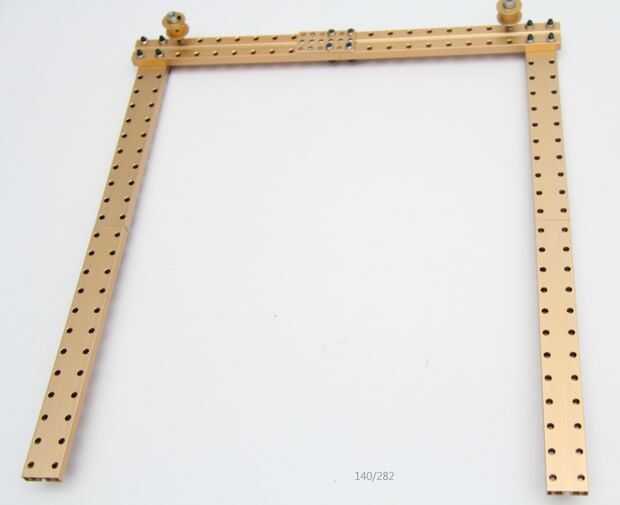

2. use una viga 0808-080, cuatro tornillos y tuercas M14 para conectar dos vigas 0824-192. Hacer dos de esta estructura.

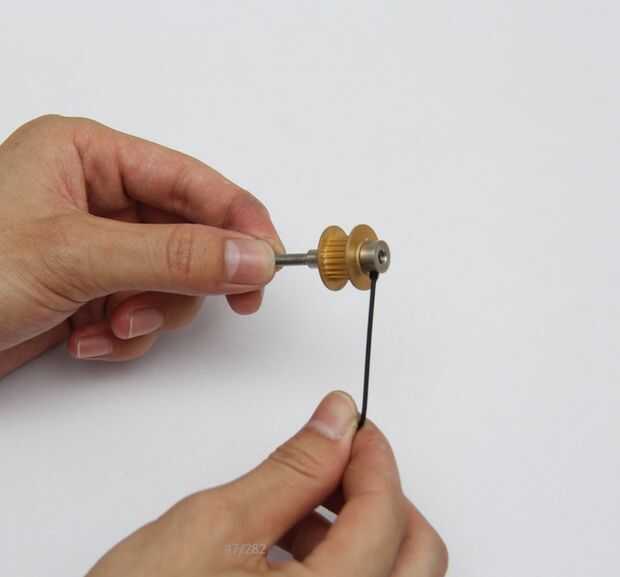

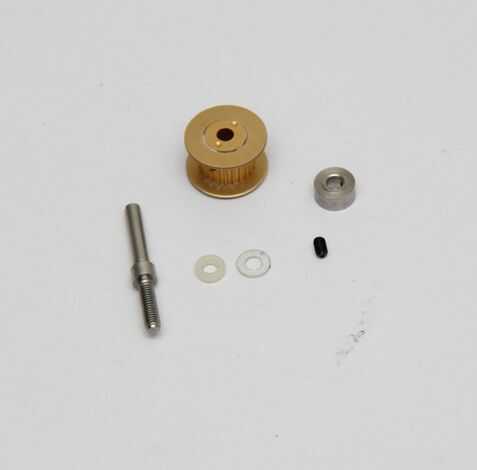

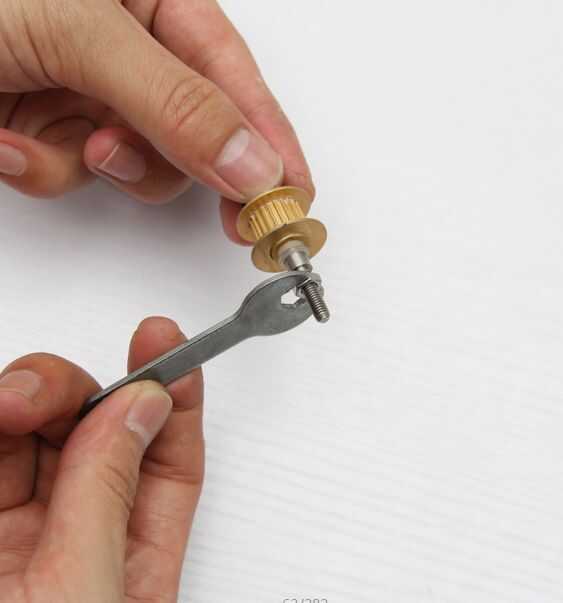

3. Inserte el eje roscado en espaciador de nilón, Pulley18T tiempo y eje cuello 4 mm a la vez y utilizar sin ajustar tornillo M3x5 para fijar el Collar del eje 4mm en el eje roscado. Hacer ocho de esta estructura.

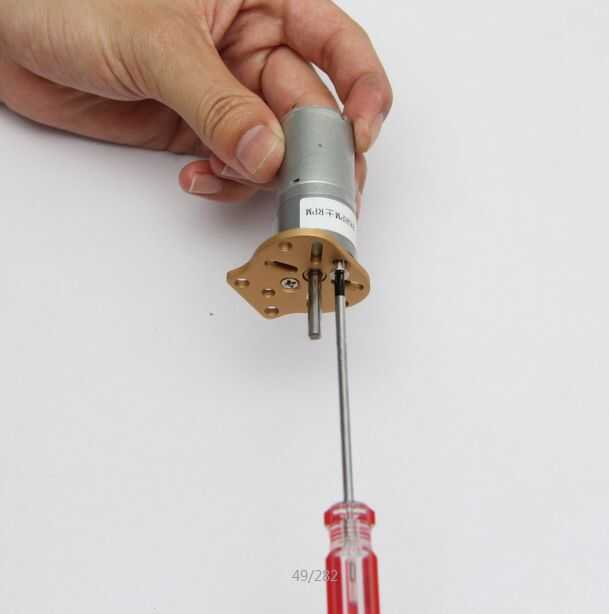

4. Utilice cuatro tornillos M3 para fijar 6V DC Motor-25/86 RPM en su soporte y utilizar sin cabeza ajuste tornillo M3 para fijar una polea dentada 18T en el eje del Motor.

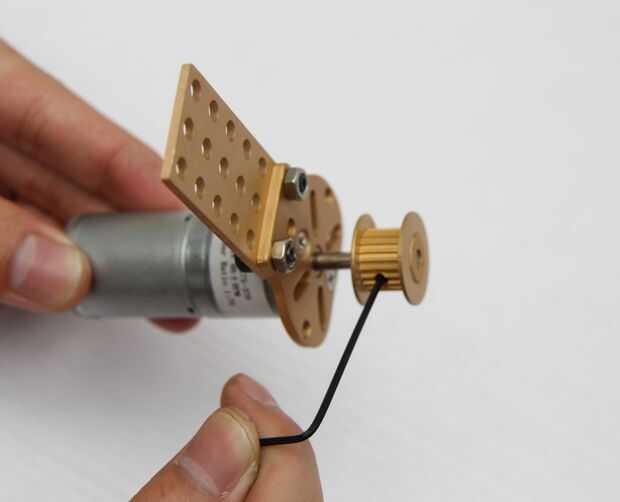

5. Utilice dos tornillos M4 y M4 tuercas para fijar una placa de 3 x 6 DC Motor-25 soporte de 6V/86 RPM y utilice tres tornillos M4 y M4 tuercas para fijar la placa de 3 x 6 en la estructura montada en 1.

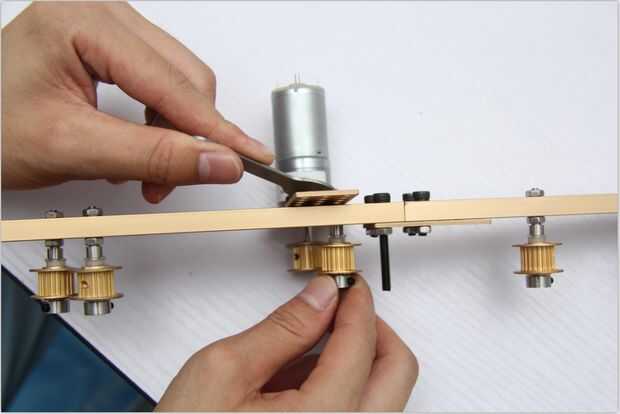

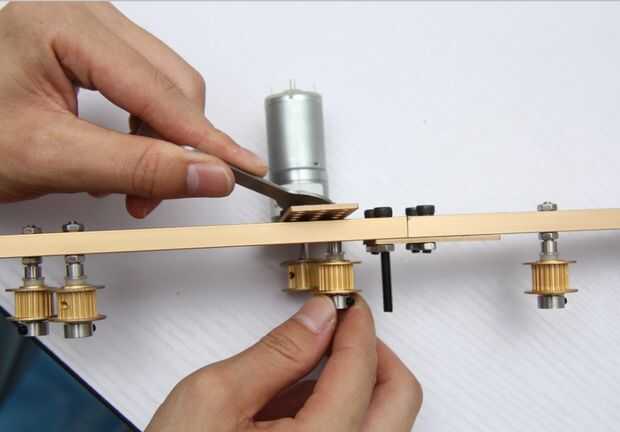

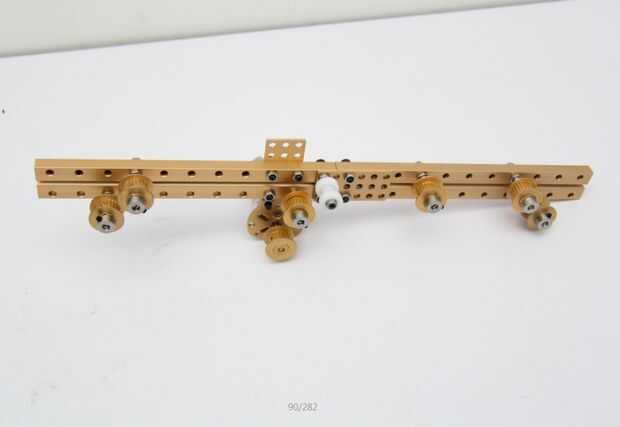

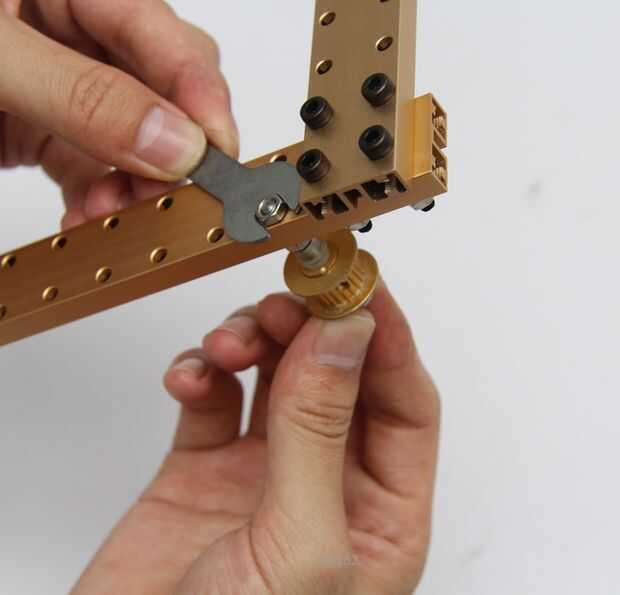

6. instalar siete estructura montado en la 3 a la estructura de viga ensamblada en 5 como se muestra en las imágenes y utilizar espaciador de nilón y tuerca para fijar.
