Cómo a CNC máquina una calabaza (o un objeto al azar) (3 / 10 paso)

Paso 3: Preparar la malla 3D para la exportación

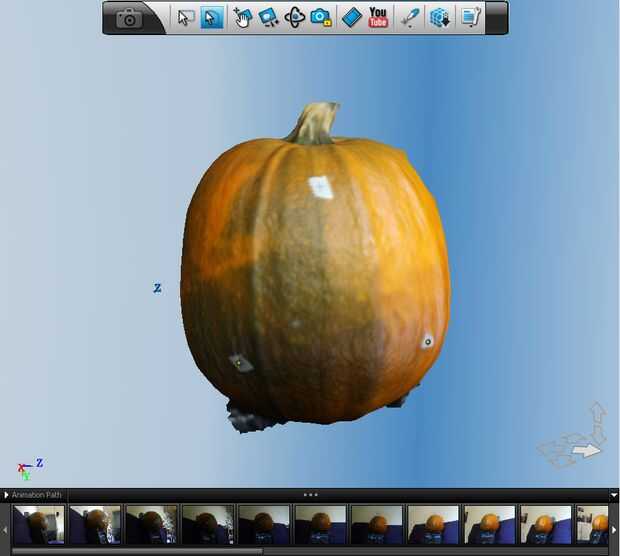

Mientras que todavía en el 123D Catch, puede recortar, escalar y orientar el modelo 3D. Otra vez, ver los tutoriales para esto. En fin, midió la distancia entre dos marcas en la calabaza real y había aplicado esta distancia a los puntos de referencia correspondiente en el 123D Catch. Muchos paquetes de CAD no será capaces de importar el mapa de textura, durante la importación de la malla 3D (formato OBJ). Para transferir los puntos de referencia, he quitado una sola faceta (triangular) en cada una de las marcas de referencia. En otras palabras, he hecho un pequeño agujero en la malla, donde había una marca. Nota: Si desea utilizar la aplicación modelos 123D, la transferencia será de mapa de textura y no es necesaria la extirpación de las facetas.
