Paso 3: La interfaz gráfica de usuario.
Ahora que está desarrollado el software embebido (en tiempo real y FPGA) y el hardware conectado, hay una pieza final del rompecabezas... la GUI (interfaz gráfica de usuario). Para controlar myFloppyDriveQuartet (seleccionar la pista de la música, las unidades de disquete de arranque/parada, transponer notas musicales etc), he creado dos opciones de la interfaz de usuario.
- Interfaz de PC/Laptop: un simple VI de LabVIEW que comunica datos de un panel frontal en una biblioteca de red publica compartida variables alojadas en el myRIO

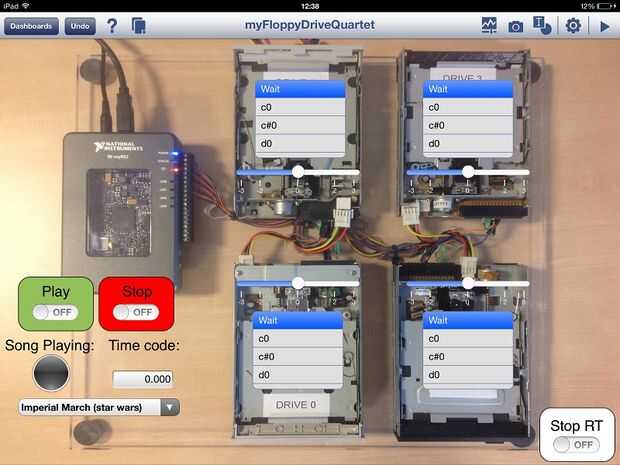

- Interfaz de tableta: he creado una GUI portable para el uso con Apple iPad y tabletas Android, utilizando la aplicación gratuita NI datos panel. Este fue un proceso muy simple que no requiere ninguna programación qué tan nunca. Como la GUI de panel de datos se conecta a las mismas variables compartidas publicadas por la red, puede utilizar el PC o tableta GUI sin modificar el código que se ejecuta en el myRIO.
Los pasos para ejecutar el código.
Descargar el adjunto soucecode y hasta las unidades de disco (como se describe anteriormente) Conecte su myRIO al ordenador y powerRun el VIRun RT el host VIChoose una canción y haga clic en juego. Una vez que lo trabajo, usted puede girar VI puesta en marcha y utilizar la aplicación de la Junta de datadash para seleccionar música con un equipo conectado.
