Paso 2: Cómo hacerlo
MIDI, lector y grabador USB.
Para impartir las unidades de disquete para cantar, opté por usar archivos MIDI. A citar a wikipedia: "un archivo MIDI no es una grabación de la música actual. Por el contrario, es un hoja de cálculo-como conjunto de instrucciones". Un archivo MIDI tiene hasta 15 pistas de messsges, cada uno representa un instrumento independiente dentro de la canción (por ejemplo piano, syth, gutiar, bajo, etc.). Cada mensaje MIDI incluye número de canal, la nota a reproducir, hora de inicio de la nota y la duración de la nota. Estos mensajes pueden transformarse luego en arreglos de discos de notas para cada canal en el procesador en tiempo real de myRIOs, que luego puede ser transmitido en la FPGA. Con el fin de hacer que el dispositivo fácil de usar, que yo quería tener el myRIO Lee es canciones jugables de una memery USB conectado al puerto USB.
El cableado.

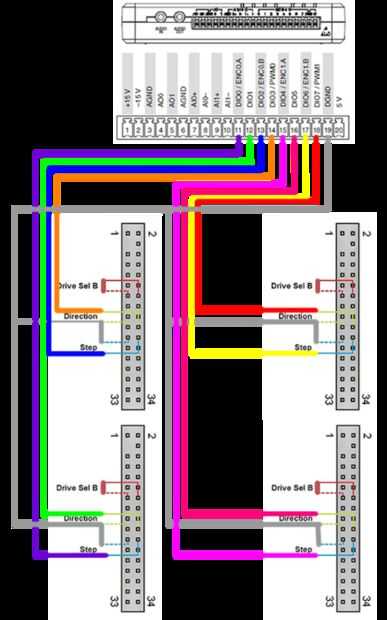

Los requisitos de cableado de myFloppyDriveOrchestra son sorprendentemente simiple, porque cada unidad tiene sólo dos líneas digitales - uno para paso y otro para la dirección. Usted también necesita cortocircuito los pins select drive y conectado a los pines de tierra a tierra DIO de la myRIO. La siguiente imagen illastrates cómo cablear un "Cuarteto" de floppydrives a la myRIOs integrado conector del MSP. Para controlar una orquesta completa 16 piezas, necesita replicar este cableado en dos conectores MXP en el reverso del lado fo el myRIO.
