Paso 5: Configuración de conexiones Hardware y Arduino.
Se necesita una biblioteca de Adafruit instalado. La biblioteca es Adafruit Neo-pixel. Se puede descargar desde aquí.
Instalación de la biblioteca:
1. descarga el archivo .zip desde Github enlace dado arriba.
2. Abra el IDE de Arduino. (Te recomiendo que actualizar el IDE a la versión 1.6.5 Si usted no lo ha hecho)
3. Instale la biblioteca de dibujo > Biblioteca incluyen > Agregar .zip biblioteca.
Ahora, abra el archivo .ino del repositorio y subirlo a tu Arduino a través del IDE. (Por supuesto elegir la Junta correcta, CPU, en baudios, bla bla antes de subir el número de puerto).

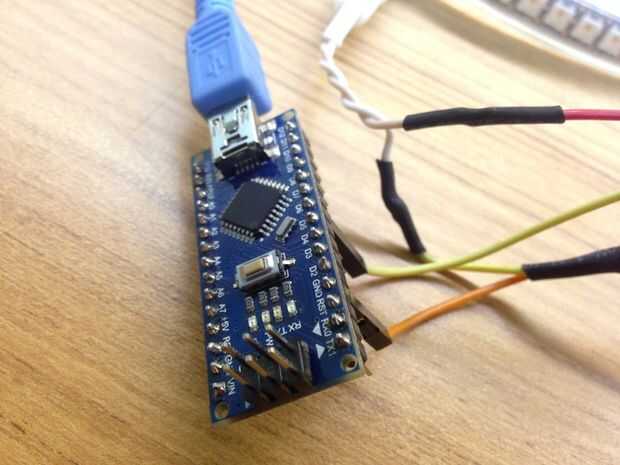

Usted tendrá que conectar la clavija DIN de los Neo-píxeles al pin D6 de tu Arduino.
Conectar la tierra del Arduino a la tierra de Neo-pixel.

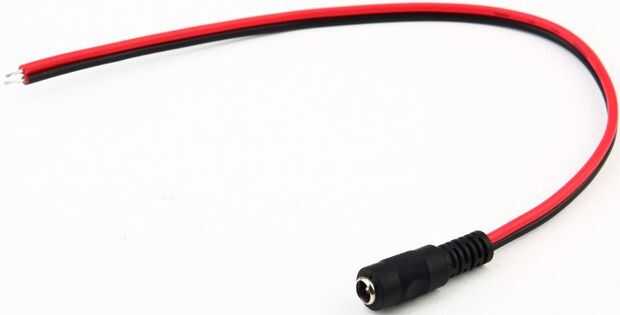

Suelde un conector (llamado conector DC hembra) como se muestra en la imagen. Suelde el cable rojo para el VCC del Neo-pixel y el negro de alambre a la GND de Neo-pixel. (Si el conector no tiene código de colores, saber cual cable es positivo y cual es gnd mediante un multímetro).
