Paso 5: Cargar programa de Arduino
Instalar las bibliotecas de Arduino
Primero necesitará instalar algunas librerías.
Sensor de Color de Adafruit TCS34725
¿Nunca ha instalado una biblioteca o la necesidad de una actualización? Consulte la Página de referencia de arduino.
Arduino protoboard
Soldadura de 4 pines macho a TX, RX, 5v y tierra pines y enchúfelo un protoboard.
Conectar el Mini al estilo básico de FTDI así:
Tierra >> tierra
5V >> 5V
RX >> TX
TX >> RX
Programa
Descargar el archivo .ino, conecte el tablero básico de FTDI al ordenador mediante el cable USB y abrir el entorno de Arduino. Seleccione Junta y puerto serial, luego pulsa el botón "Verificar" para asegurarse de que las bibliotecas estén instaladas correctamente.
Después de que el programa ha compilado con éxito, pulse el botón "Upload", mientras que todavía dice "Compilación boceto..." en la parte inferior izquierda de la ventana, presione el botón de reset en el Arduino Mini y ver las luces en el tablero FTDI luz TX y RX. La sincronización de la prensa de reset debe ser sólo lo es para subir.
Para más detalles sobre cómo programar el arduino, revisa el programa Mini 05 con FTDI ' ible.
Después se ha subido con éxito, el LED en el sensor de color se encenderá, esto significa que el sensor se activa y lectura. Cuidadosamente desenchufe y enchufe el poder llevar el tablero FTDI a Arduino Mini al ciclo de potencia, este se reinicio y el sensor de color se lee de nuevo, que esto es cuando usted puede probar el sensor de color.

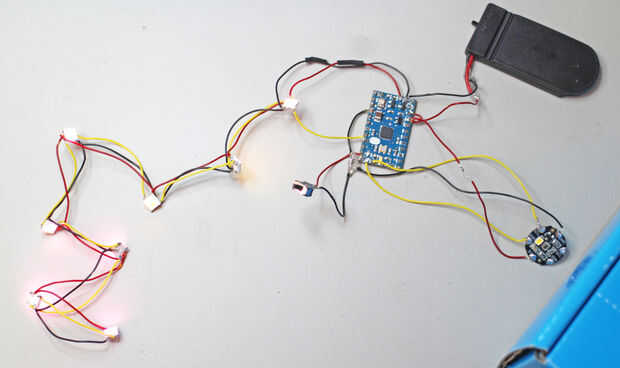

El LED en el sensor se encuentra en y el sensor leerá durante 1 segundo. Coloque el sensor hacia arriba cerca de un objeto brillantemente coloreado, trozo de tela o de papel. Lo que usted tiene mano! Los 8 LEDs encenderá el color complementario o el esquema triádico al lee el sensor de color. A veces tarda un par intentos para lograr una buena lectura y traducción. No será perfecto, el LED y el sensor tienen algunas limitaciones. He encontrado funciona mejor con poca luz ambiental y hasta cerca del color que está intentando leer.
Conectar las baterías
Ahora es el momento de soldar los cables de soporte batería el voltaje en los pines de arduino y el suelo. El soporte de la batería viene con los cables que salen de la parte superior. Por lo que el cable se ajusta en la base de madera de la broche, necesitará Desatornillar el soporte de la batería, él aparte y Dremel una muesca en el lado del soporte de la batería.
