Color cambiar LED broche (2 / 8 paso)

Paso 2: Grabado y corte broche

El broche está montado en 3 capas, todas laser corte y grabado. El grabado se realiza para ahuecar el cuerpo de madera para que se encuentran en el circuito de. Me imagino que hay otras maneras de hacer esto a mano. La madera no es mi medio típico, así que me quedé con lo que yo sabía mejor en este caso. Lo que le consigue allí!

El exterior del broche es de madera, luego dos capas de acrílico se apilan entre sí, dejando una abertura para el compartimiento para pilas, para que pueda abrir y sustituirlos. Por último, paneles de acrílico blanco pop en al frente del cuerpo de madera, los LEDs brillan.


Preparación de Material

Antes de cortar o grabar, cubierta de la madera en la cinta de enmascarar para proteger de cualquier marcas de quemaduras. El acrílico debe ser de cubiertas en ambos lados cuando compró.


Acrílico

Descargar y abrir todos los archivos, coincide con el nombre del archivo con su material. Si usted necesita hacer algunas pruebas para calibrar los parámetros del láser.

Puesto que las ventanas se llevan a cabo en lugar por la tensión, conseguir el tamaño correcto es crucial. Debido a esto, es una buena idea para copiar y pegar las ventanas y escala 1% hacia arriba y hacia abajo. Cortar todos los tres tamaños, de esta manera tienes más opciones para probar cuando monte el broche.

Deberás acabar con:

[1] x 1/16" negro acrílico trasero

[1] x 1/16" negro acrílico medio

[3] pares de paneles de acrílico de 1/16" blanco


Madera

Antes de comenzar en el final, hacer algunas pruebas de corte y grabado con su madera solicitada. La idea es conseguir un profundo grabado para mantener el número de pasa baja y para hacer que todos los ajustes son correctos, por supuesto. :)

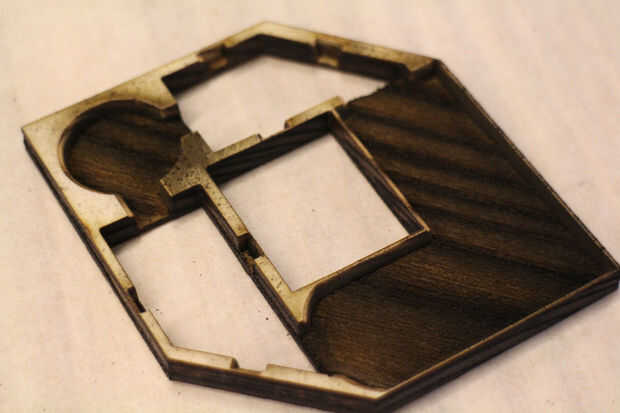

El cuerpo de madera tarda más tiempo, debido a las múltiples pasadas, mina tardó unos 40 minutos para hacerse.

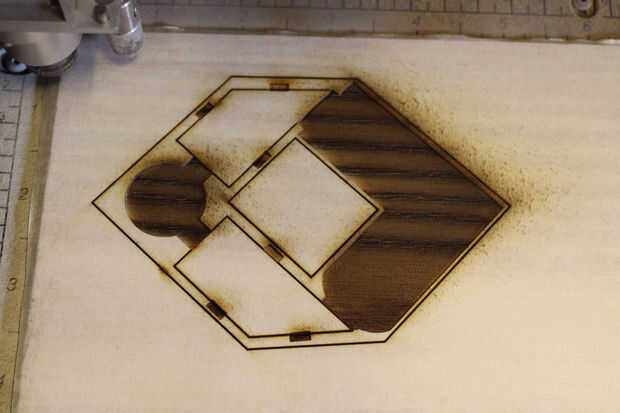

El primer paso es una combinación de recortes de vector y raster grabado. Una vez realizados los cortes de vector, eliminar el vector de cortes en Illustrator o Corel Draw. Tenga cuidado de no mover la madera en el cortador o el archivo alrededor de en la lona!

Impresión de golpe otra vez, ir a preferencias y elegir grabado raster. Grabar la pieza de madera hasta que haya 1/4" profundidad. Tomó alrededor de 7 grabados para alcanzar esta profundidad, reenfoque en cada otros go.
