Collar de ADN cortado con láser (5 / 7 paso)

Paso 5: Elaboración de la doble hélice en Adobe Illustrator (paso 5)

El siguiente paso es cambiar algunas de las líneas de corte en etch líneas. Usted no querría la cortadora laser para cortar en todas partes hay un rojo línea porque todo se desmoronaría. Por el contrario, sólo desea las líneas que definen el contorno de corte y grabado de las líneas que separan a la cinta de los peldaños. Como se señaló anteriormente, illustrator Lee líneas rojas finas como las líneas de corte; Lee líneas negras como grabar líneas.

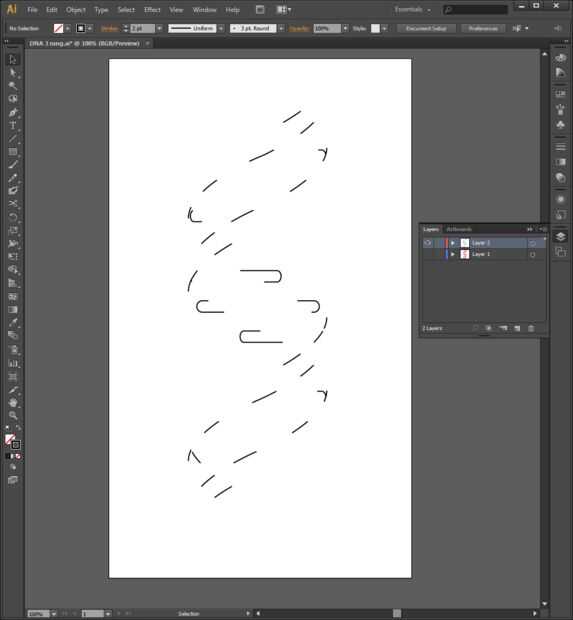

Me pareció la mejor manera para mí de que líneas necesitan ser cortados y que necesita ser grabado crear una segunda capa y apagar su visibilidad. Esta manera, usted puede seleccionar los segmentos que desea grabar, cambie a la capa invisible, luego usando la barra de menú en el parte superior select objeto -> organizar -> Enviar a capa actual. Esto hará que los segmentos que no desea hacer desaparecer. Ello, por lo que queda sólo el esbozo. Ver imagen #1.

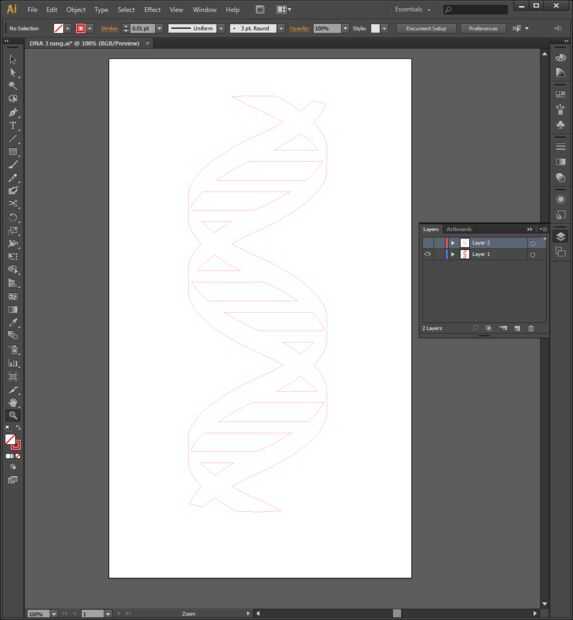

A continuación, hacer invisible la capa invisible visible y la capa visible. Ahora selecciona todos los segmentos que movió a la nueva capa y cambiar su color a negro y su anchura de trazo algo grueso (yo usé un ancho de trazo de 2 pt). Ver imagen #2.
