Paso 3: condensadores
Iniciar con los tres casquillos pequeños. Pueden parecer similares, pero es importante que vaya correcta en la ranura correcta.
Por cierto, estos condensadores no tienen una polaridad, así que una vez la figura hacia fuera que va donde no se pueden instalarles hacia atrás. Abajo está una breve descripción de cómo leer los números en ellos, pero para más detalle revisa este wiki electrónica cool.

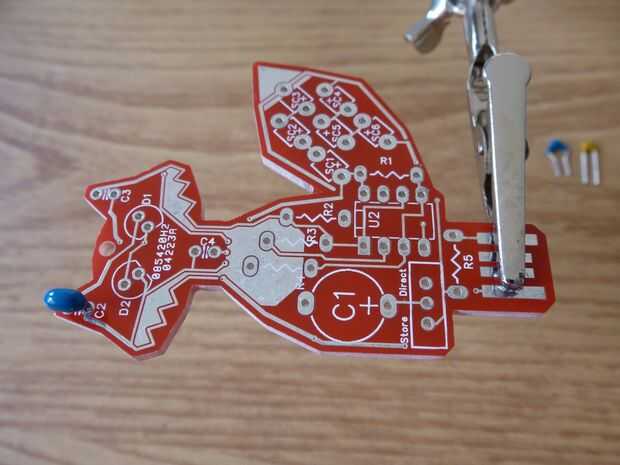

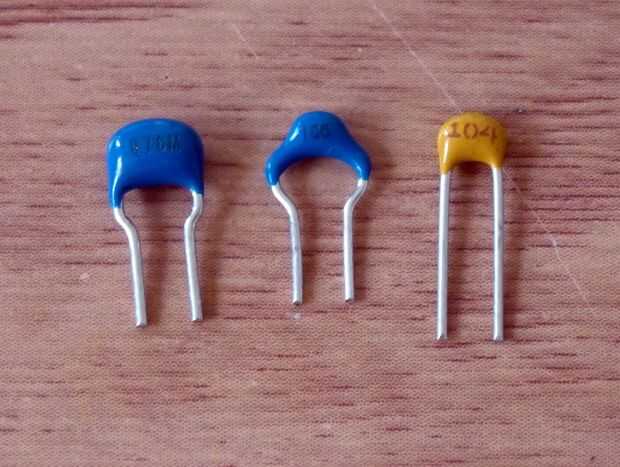

- C2 es el más grande azul. Los números pequeños Lee "476". Los dos primeros dígitos son el valor, la tercera es el multiplicador. Los condensadores se miden en pico faradios. Por lo que es de 476 47 * 10 ^ 6 pico-faradios.

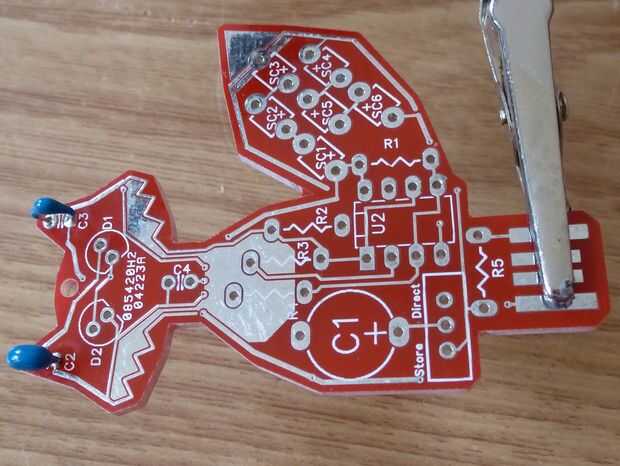

- C3 es el azul pequeño y tiene 106 escrito al lado.
- C4 es el TINY bronceado y tiene 104 escrito al lado.

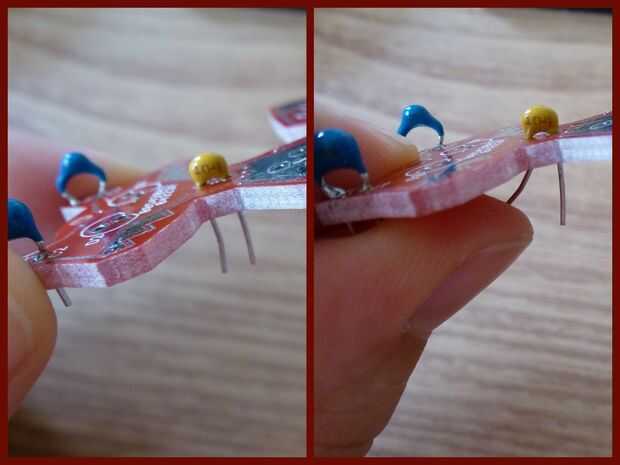

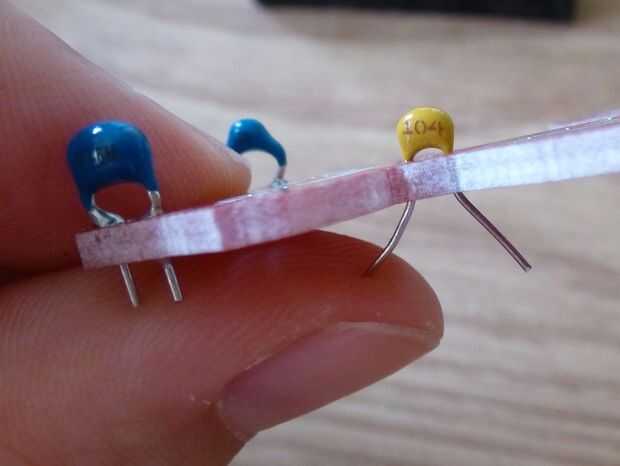

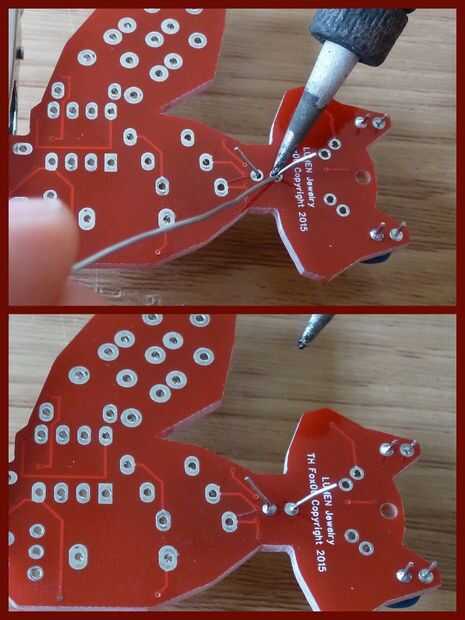

Nota especial: C4 se debe soldar en la parte posterior, como se sienta realmente cerca de la Junta. Difundir los cables como se muestra a continuación, voltee la Junta a soldar en la parte posterior. Separarse los cables mantiene la tapa tan caigan al soldar en la parte posterior.
Si nunca han soldado antes de que estos son los pasos básicos. Si tienes, omitir esta parte.

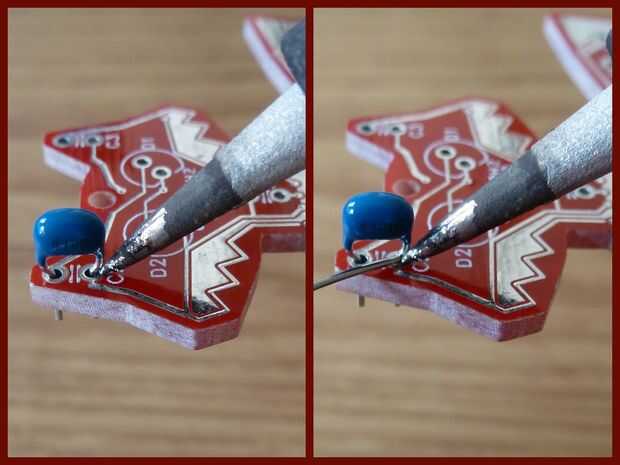

- Sujetar el mango fresco del soldador en la mano lápiz y sostenga la punta donde el cable del condensador (cable) toca la almohadilla. La punta de la plancha tiene que tocar tanto el alambre y la almohadilla para calentar encima de ambos.
- Manténgalo en lugar de 2 a 3 segundos.
- Toque la punta de la soldadura de alambre a la plataforma que sólo calentadas. Si está lo suficientemente caliente, se verá la soldadura derretir inmediatamente.
- Es importante que la soldadura se derrite en ambos la resistencia alambre y la tecla para crear una conexión. Se moje sobre ellos como agua.
- Una vez que el cojín y el alambre están cubiertos en la soldadura, primero retire la soldadura de alambre y retire la plancha.
- Permita que la soldadura se enfríe. No lo golpee hasta que la soldadura sea sólida (todavía estará caliente). Esto le llevará a un segundo o dos y si usted mira de cerca, usted será capaz de ver la soldadura solidifique.
- Repita los pasos 1-6 para la almohadilla del condensador. Felicitaciones, ahora sabes soldar!
