Colector solar y regulador de calor radiante (4 / 8 paso)

Paso 4: Jumper cables

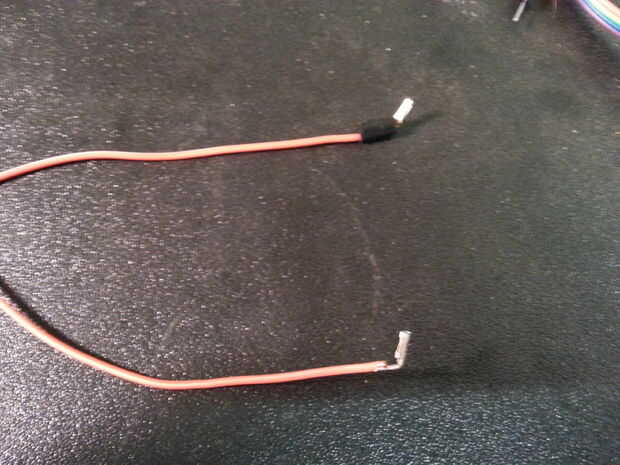

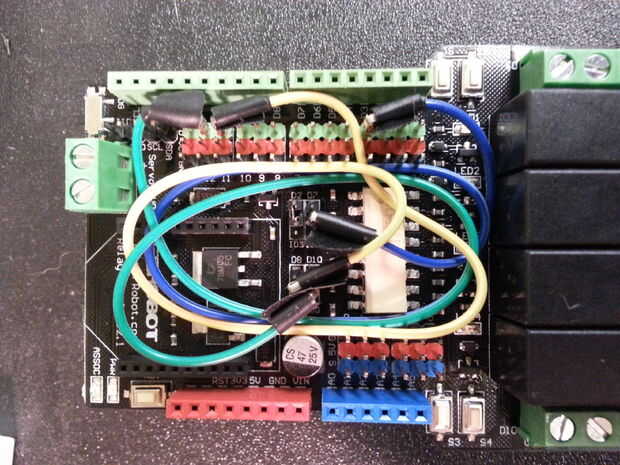

La forma de los escudos son configurar individualmente las clavijas se conflicto pero hay una solución fácil para esto. Saca tu escudo de relé y mirar hacia el centro y verás 4 pines de puente. son etiquetado D2, D7, D8, D10. Es necesario quitar los puentes de la D7, D8 y los pernos de D10. Vamos a utilizar los cables de puente F/F para cambiar la fuente del pin pero primero tenemos que modificar el cable de acoplamiento. Si te fijas bien en los extremos de los cables puente, verá una pestaña pequeña que mantiene el conector de cable insertado en el plástico protector. Con un destornillador de cabeza plana pequeño Levante esta ficha y quitar el protector plástico de ambos extremos. Ahora queremos doblar el conector a un ángulo de 90 grados como en la foto arriba muestra. Ahora queremos envolver un trozo de cinta aislante alrededor del conector para volver a aislar el conector desnudo. Ahora solo necesitamos saltar cable de la patilla central de cada conexión de puente de 3 pines en el tablero con el conector correspondiente. D7 a D3 y D8 a D11, D10 a D12
