También quería usar mi aspiradora de taller existente, sabiendo por experiencia que la unidad de HP 5.0(peak) era más que adecuado para las máquinas que tengo, ya lo he usado en cada uno, cambiar manualmente la manguera.
El último requisito era tenían para encender automáticamente, estaba cansado del "aw crap", olvidó poner shop-vac primero!

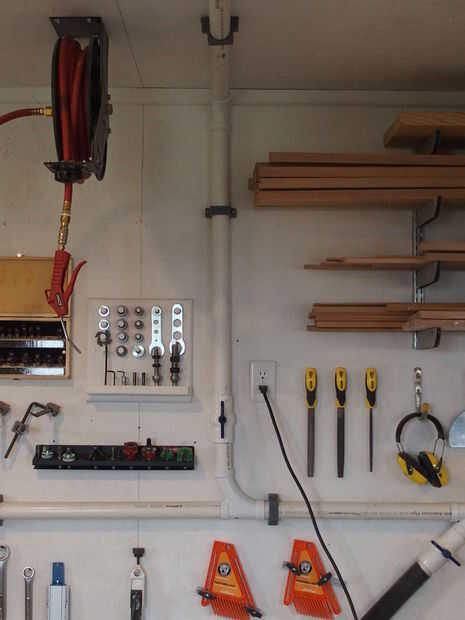

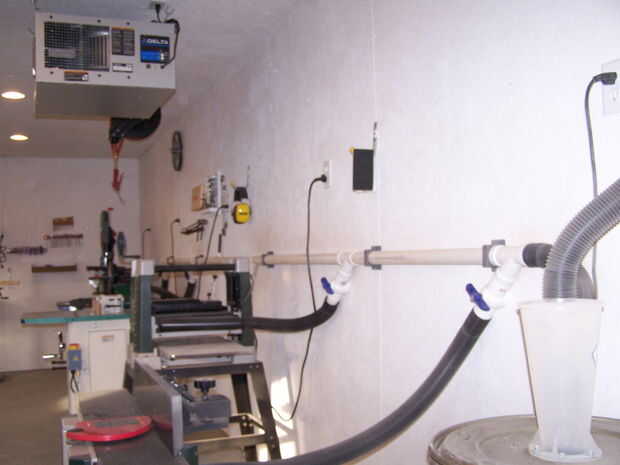

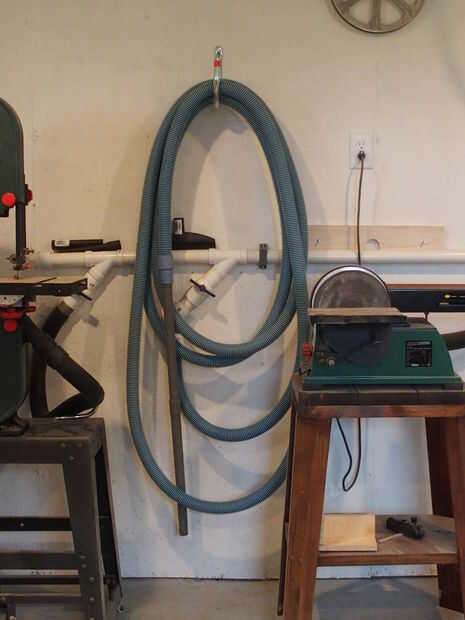

Con todo lo anterior, las fotos explica más o menos donde me fui de allí. 1-1/2" tubería de agua de PVC con soportes de pared de 1-1/2" conduit eléctrico hecho fácil configuración. Opté por válvulas de bola en lugar de puertas de explosión, principalmente porque iba a llevar más trabajo para que coincida con los accesorios para la puerta de explosión. El estándar 2-1/2" manguera de vacío no bastante altura del diametro exterior del PVC, pero como siempre, el"arma secreta de manitas"cinta, proporcionaron la solución. Envuelve cinta en el extremo del tubo de PVC al tamaño donde podría utilizar un secador de pelo para ampliar la manguera de vacío y deslice la tubería sobre la cinta del conducto. Cuando la manguera se haya enfriado, hizo un ajuste perfecto.

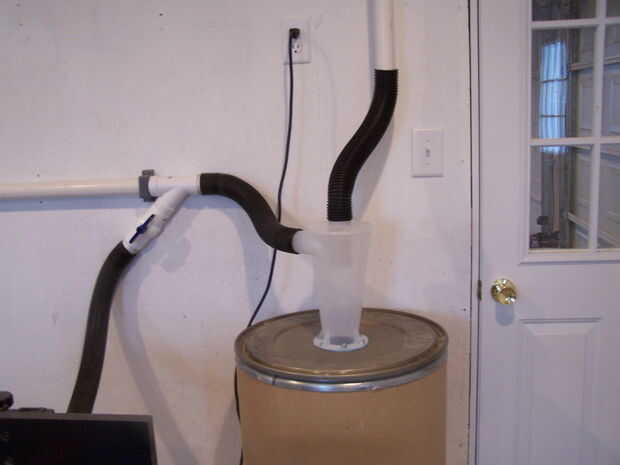

Desde el principio decidí utilizar el ciclón de polvo adjunto y capturar la mayor parte del polvo y las virutas antes de que lo hicieron para la aspiradora de taller por lo que no tendría que limpiar tan a menudo. El otro factor de conducción era que esto me permitió poner la aspiradora de taller sobre el techo. Más espacio y menos ruido. La unidad montada fácilmente en la tapa del tambor con seis 1/4" metal tornillos (no incluidos). Tengo que decir, a $40 que estaba comprando un poco de un cerdo en un poke, pero verdaderamente obras como anunciaban. Yo medio han llenado el tambor de 30 galones con aserrín y todavía tienen que vaciar la aspiradora de taller o limpiar el filtro.

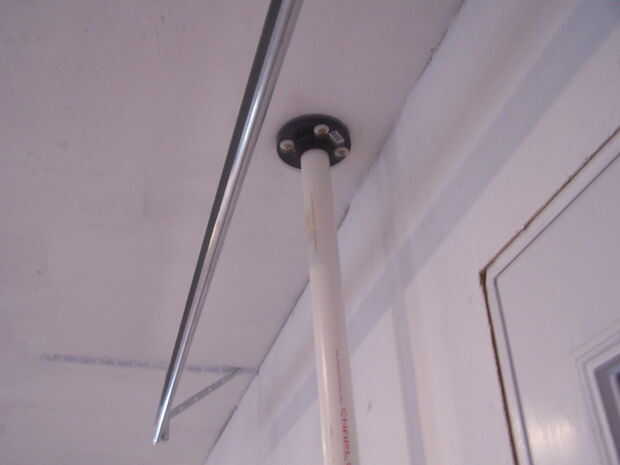

Decidí anclar el tubo de PVC va por el techo utilizando una brida de piso para el conducto eléctrico y taladrar un orificio para el PVC, y luego pegado del PVC en el lugar. También se utiliza una abrazadera sobre el techo en PVC.
Miré a algunos productos comerciales de detección actuales para encender automáticamente la aspiradora de taller cuando comencé una de las máquinas, pero el costo fue de aproximadamente $50 por equipo para los nodos remotos, además el controlador de sí mismo. Yo, por suerte, tengo todos los 5 de las máquinas de que utilizar la aspiradora de taller, en un circuito, que simplifica la automatización requisitos como sólo tuvieron que controlar un punto.

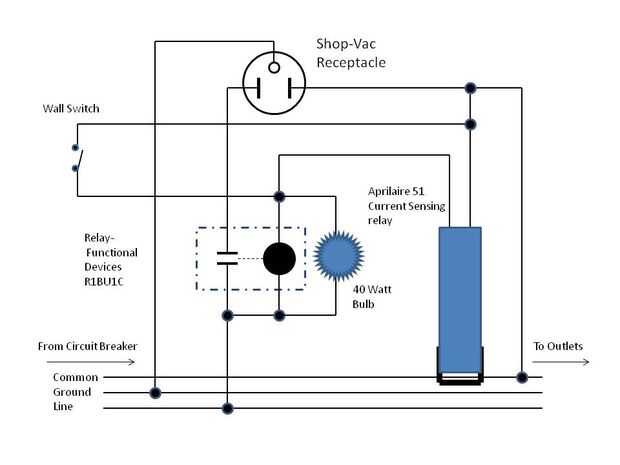

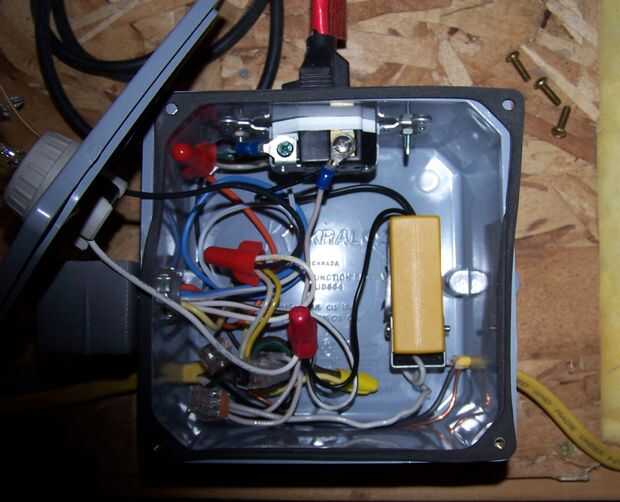

Colocó en un diseño que no limitó la corriente en caso de que trato de ejecutar múltiples máquinas, utilizando un relé de detección actual Aprilaire 51 que se utiliza normalmente para los circuitos de humidificador desencadenados de la corriente del motor del ventilador de horno. Sólo es clasificado para 50 watts por lo que utiliza para controlar un relé. Cuando mi primer prototipo el circuito, el relé se energizar inmediatamente. Después de un sensor de corriente de repuesto dio el mismo resultado, comenzó a experimentar con la carga y determinó que aunque las especificaciones de dicho máximo 50 vatios, debe haber también dicho carga mínima de 10 vatios. El relé particular que utilicé sólo dibuja 10ma y mide 5k ohms resistivas de la carga, así que añadido un 2 resistencia de bobinada de 20 Watts k ohm en paralelo con la bobina del relé al aumentar la carga y el relé de un comienzo falso.
El sistema ha estado funcionando un mes y funciona a mis expectativas, con más que suficiente vacío y la velocidad. Un gotcha en mi sistema es mi barril de papel. Todas las válvulas con la aspiradora de taller había cerrado y que implosionó. Bonito anuncio de Shop-vac supongo.
No soy bueno escribiendo conclusiones o escritura en absoluto para ello, así que aquí supongo. Me placería contestar a cualquier pregunta.
Gracias,
Steve
Actualización - 30/10/2012

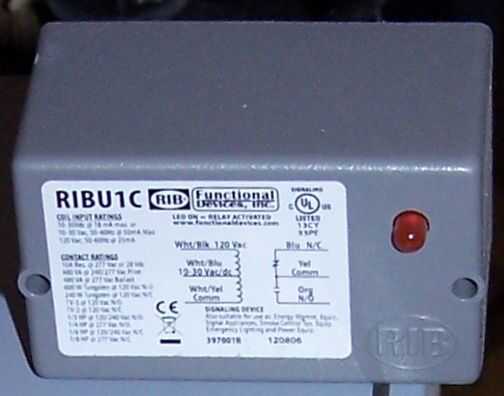

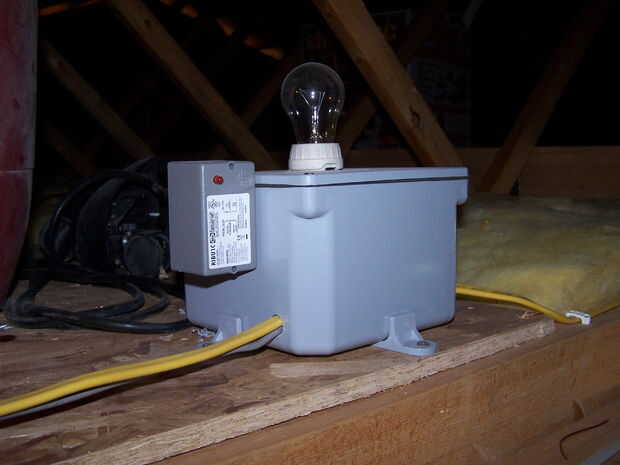

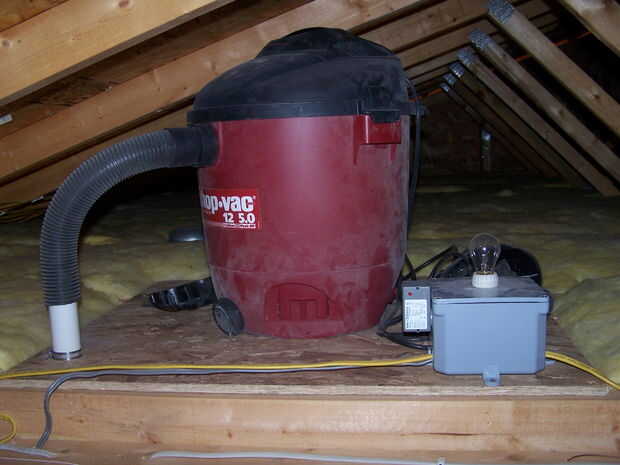

Todavía estaba teniendo problemas después de 3 meses con falsos disparos ocasionales de abrelatas de la puerta de mi garaje. He modificado el circuito sustituyendo el relé original con un solo relé contacto y había sustituido la resistencia de 2000 ohm con una bombilla de 40 vatios. Ha funcionó bien desde entonces, con no falsos disparos, pero he demorado actualizando este sitio.
También he añadido un interruptor de pared directamente en el sensor de corriente Aprilaire para ayudar en la limpieza de la tienda. El interruptor energiza el relé para empezar el vacío directamente, por lo que se puede conectar una manguera de 20 pies para limpiar el piso.
Gracias,
Steve
Actualización - 24/10/2014
He añadido una manguera de 25 pies para limpiar el piso de la tienda. Mirando a su alrededor que trabajó lo mejor fue un skimmer de la piscina. He añadido otra válvula y codo, y este tubo forma el parte interior del codo con cinta adhesiva donde los 2 1/2" fue en el exterior de la tubería.
Derecho vivo que supongo. Los tramos de manguera por todas partes en la tienda, hasta las telarañas en las esquinas, y los accesorios estándar que todos caben.
Gracias,
Steve
Actualización - 04/12/2014

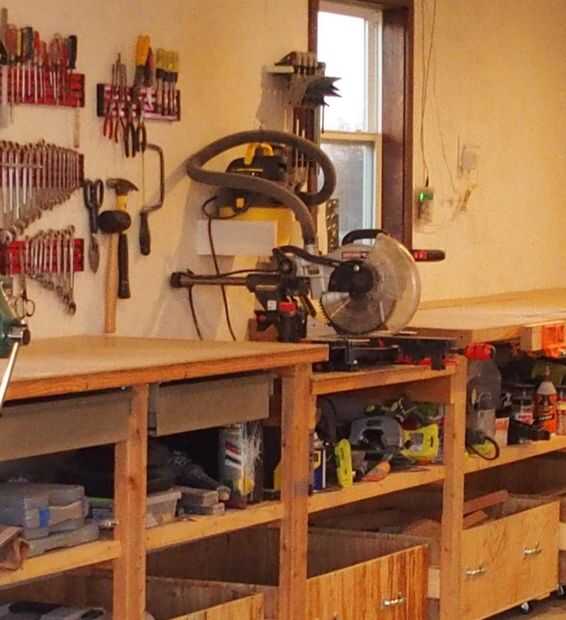

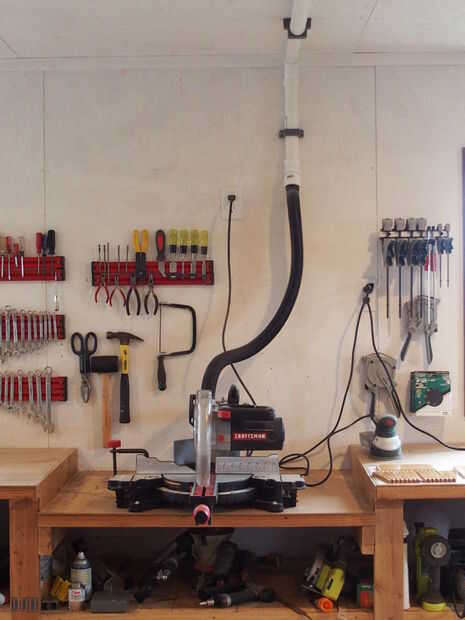

Sustituyó el sistema de vacío pequeña dedicado en mi sierra de mitre con una extensión funcionó en el techo. La aspiradora $20 nunca ha manejado el flujo de aire generado por la sierra. Salí de la válvula en el otro lado de la habitación, verdad no es tan práctico, pero puedo alcanzar a lo fácil de esta manera y esto me permite poner el tubo flexible de vacío alto en la pared para la trayectoria de giro de la sierra. También corrí un tomacorriente dedicado en la pared de la Sierra del circuito detectado a través de la habitación para las otras herramientas en el sistema de vacío. Otra vez, ya que uso solamente para una herramienta a la vez, hay un montón de capacidad del sistema eléctrico y de vacío.
Gracias,
Steve
