Paso 4: todo sobre los espaciadores
Vistazo a la tabla "anchos de espaciador" en la calculadora. Verás que hay dos columnas, etiquetados "A borde de la cerca" y "B borde de cerca". Si la articulación es simétrica (es decir, el mitad-pins en cada extremo son la misma anchura) estas columnas será idénticas, de lo contrario el último separador será diferente. En cualquier caso, hay el mismo número de espaciadores ya que hay colas.

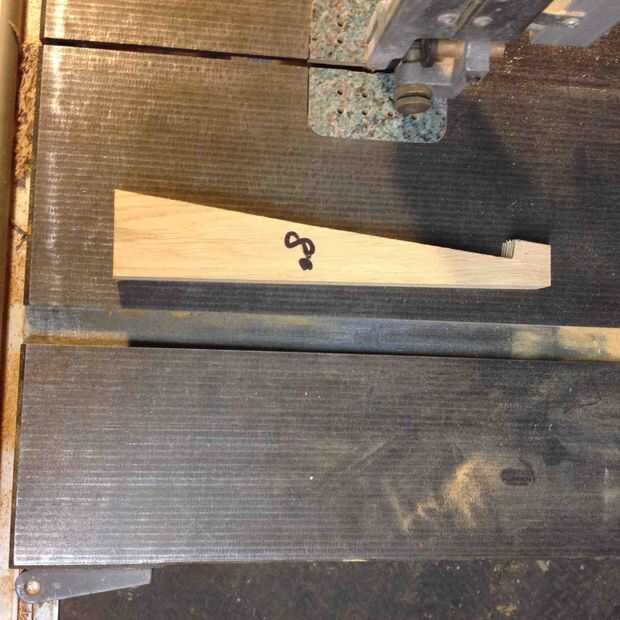

Usted tendrá que cortar a los espaciadores de la anchura especificada, idealmente de una madera estable o MDF. Usted también necesitará una plantilla para hacer la cola, corte de una madera similar. Para cortar el uso de la plantilla el modelo ilustrado en la foto - hace aproximadamente 10"(250mm) de largo y con una sección diagonal en el ángulo ha elegido para su cola y la"muesca"en ángulo recto a este. Las dimensiones no son críticas, pero el ángulo (y la muesca derecho-anguloso) tiene que ser exacta.
Para hacer los separadores:
- Hacer de un tablero de grueso similar como la plantilla y mientras la sección diagonal del recorte de la plantilla.
- Cortar con la mayor precisión posible (mejor es una sierra de mesa con una hoja fina, pero terminar con un plano y papel de lija pegado sobre una superficie plana). En particular, garantizar que los bordes son lisos y paralelos. Si los anchos son muy ligeramente apagado entonces ello solo colas de tamaño ligeramente diferentes - el empalme caben tanto los espaciadores se numeran y se utiliza siempre en el mismo orden.

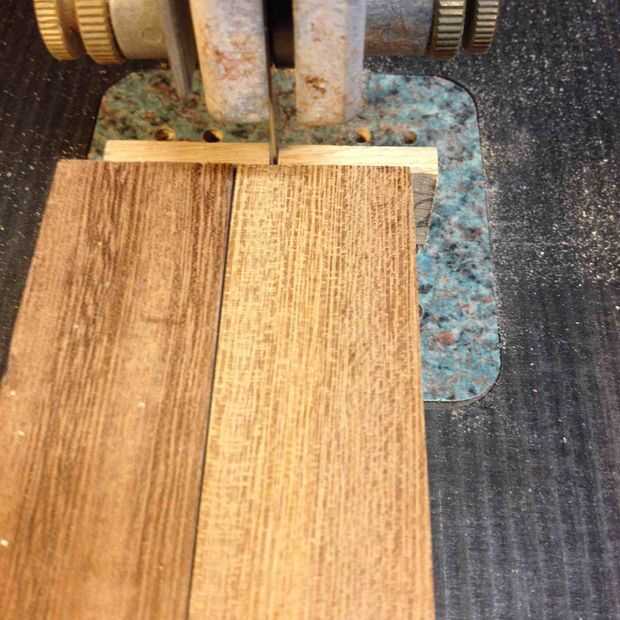

- Excepto el separador pasado, fijar "cap" en la parte superior de cada espaciador como se muestra. Es más fácil arreglar un casquete a través de todos ellos y cortar para separar - ver foto.
- Escriba el número en cada espaciador - es importante utilizar siempre en el mismo orden, en caso de ligeras diferencias en la anchura.
- El separador (o par de espaciadores si los bordes son diferentes) no tiene un límite, pero ha cortado una ranura en el mismo ángulo como las colas. Hay (al menos) dos maneras de hacerlo.

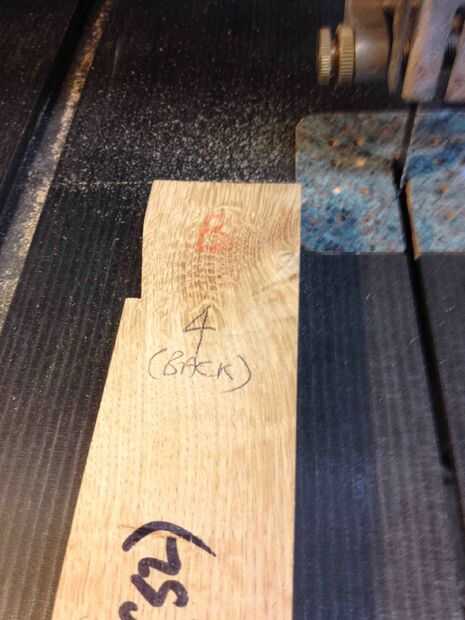

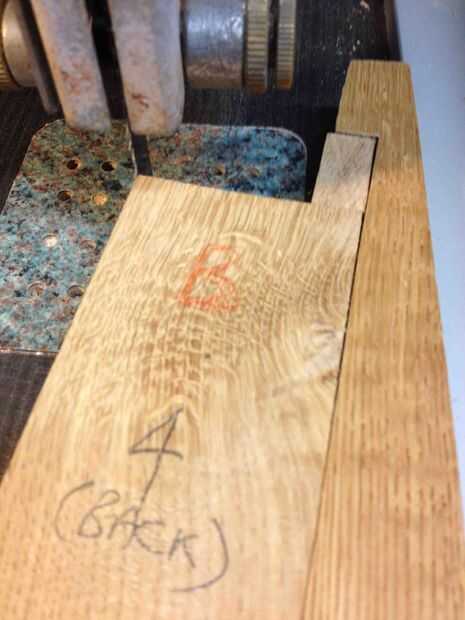

- Hacer una pequeña "pieza de relleno" (longitud especificada por la calculadora). Colóquelo en la ranura de la plantilla y coloque el espaciador detrás de él (véase el cuadro), la guía de ajuste para que la hoja sólo los cepillos de la esquina del espaciador. Ahora retire la pieza de relleno, el espaciador en la muesca de la plantilla y cortar la muesca en el espaciador.

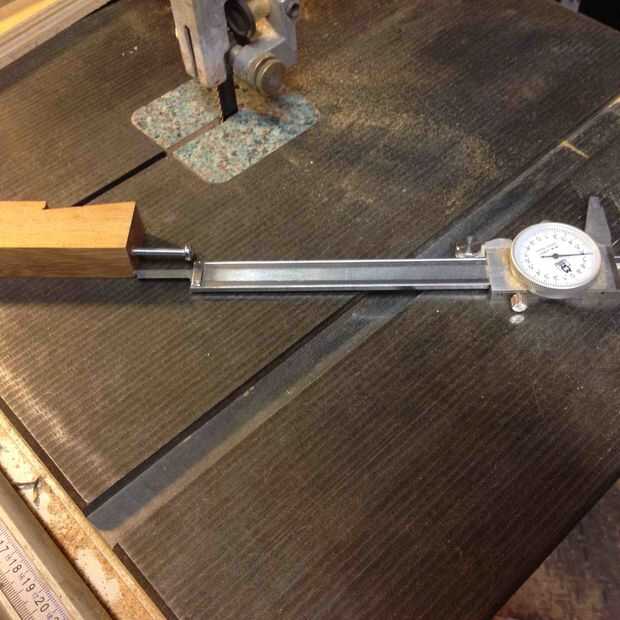

- O: Cortar la muesca en la esquina del espaciador en una manera similar pero sin utilizar la pieza de relleno. Ahora perfore un agujero de 3,5 mm en el extremo superior del espaciador, inserte un tornillo de M4 (encerado) y atornille hasta que sobresalga por la cantidad especificada por la longitud de la pieza de relleno (ver imagen). La ventaja de este método es que permite pequeños cambios para mejorar el ajuste y significa también que el espaciador se puede utilizar para otros proyectos (que podrían requerir una pieza de relleno de tamaño diferente). Asegúrese que el perno esté lo suficientemente cercano para el interior (plana) del borde del espaciador para caber detrás de la tapa en el espaciador adyacente.
- Los separadores de la final de la etiqueta. Si hay un par de diferentes espaciadores etiquetarlas claramente "Borde A hacia la cerca" o "Borde B hacia la valla".
- Escriba el ancho en los extremos inferiores de los separadores, por lo que pueden ser reutilizados en otros proyectos si es necesario.
