Paso 3: Diseño de los dientes y cálculo de los espaciadores
Ahora es el momento para planificar tus dientes perfectos y ver como se ven. Para este paso necesitas utilizar la herramienta de diseñodel "dientes perfectos". Poner todas las medidas en la forma de calculadora "herramienta de diseño", a saber:
- El corte de sierra que calculado anteriormente
- El ancho de las dos tablas (que debe ser el mismo)
- El espesor de cada tabla (que puede ser diferente)
Necesita decidir cuántas colas que desee, pero siempre puede cambiarlo si quiere. También necesitará decidir el ángulo de la cola de Milano a utilizar. Recomiendo utilizar un número entero de grados (que lo hace más fácil ver en el indicador de inclinación de mesa Sierra de cinta). 8 grados es aproximadamente 1:7, que es un buen ángulo para todo uso. Poner estos datos en la calculadora de la herramienta de diseño. Por cierto, es perfectamente posible utilizar un ángulo de la cola de Milano de cero para hacer un dedo conjunta, pero tenga en cuenta los comentarios en la sección "Ajustes".
Ahora diseño y entrar en las anchuras de pin. Las dimensiones en cada caso son los anchos en la base de las patillas (la parte más ancha). Hace la vida más fácil si esto es sólo una fracción más que el ancho de uno de sus cinceles, establece que para picar los residuos entre las colas es más simple (es decir, la anchura de un cincel y un corte de Sierra es buena). Una cosa agradable sobre el método "dientes perfectos" es que usted puede hacer pins estrechos en el estilo tradicional, sin ser limitado por la caña del router. Hacerlos como ancho o estrecho como usted tiene gusto, usted puede siempre cambiar en la etapa de diseño. Por supuesto, deben ser lo suficientemente amplio para permitir las colas a cortar (es decir para que el extremo estrecho de las clavijas es un poco más que el corte de sierra), pero la calculadora le permitirá saber si usted va demasiado estrecho.
También debe especificar los anchos de las clavijas de media en cada borde del tablero. Normalmente serán un poco más como que no desea romper el montaje (que no tienen nada del otro lado para apoyarlos). También puede necesitar uno de los pernos de la mitad para dar cabida a una ranura para el fondo de un cajón. Hablando de cajones, puede que desee tener la parte posterior de la gaveta un ancho diferente de los lados (para dar cabida a la parte inferior del cajón corriendo por debajo de la espalda, decir, o para reducir la parte superior de la espalda para permitir la fácil inserción del cajón). Puede hacerlo especificando un corte transversal de la tabla de espigas en uno o ambos bordes. Si utiliza mi convenio de la parte superior, siendo el lado "A" y la parte inferior que el lado "B", entonces usted, por ejemplo, establecer la "cortadas en el borde 'B'" que la distancia desde la parte inferior de los lados del cajón en la parte superior de la ranura de los que toma la pieza del fondo. (Tenga en cuenta que el tablón de anuncios o la Junta de cola puede cortarse después de hacer la articulación, pero generalmente es el tablón de anuncios que es afectado).
Por último entrar en las "asignaciones de ajuste".
- La "asignación ajuste final" (cuando es positivo) permite que la cola sobresale un poco por lo que puede ser perfectamente recortados. Si usted está haciendo una cola de Milano solapada conjunta (ver notas más adelante), luego ingresar una prestación ajuste final negativo igual a la cantidad del espesor de la cubierta en el tablón de anuncios.
- El "subsidio de instalación" le permite recortar los lados corte de colas y pernos ligeramente sin causar huecos, dando un más exacto acabado a la articulación. Para "mano" en lugar de "Mostrar" las articulaciones, un subsidio de ajuste del cero se puede utilizar y la articulación debe encajar directamente de la sierra. De lo contrario, 0,3 mm le dará un excelente acabado sin agregar demasiado trabajo (esto equivale a la eliminación de 0,15 mm de cada lado).

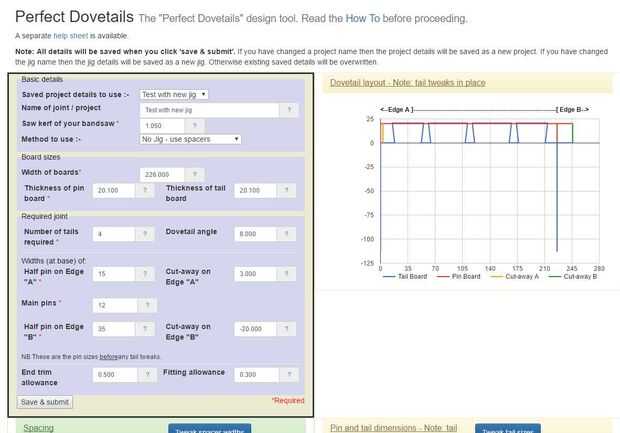

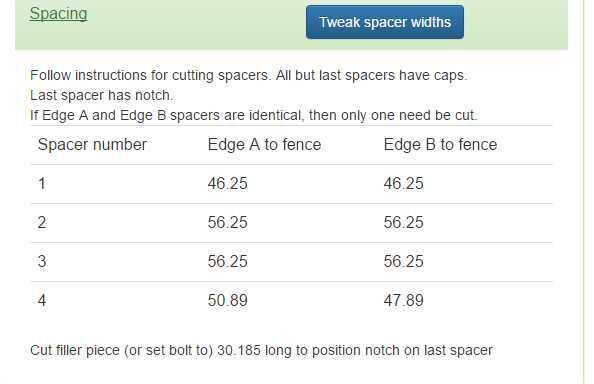

Ahora, haga clic en "enviar" y la calculadora se sorteo la articulación, así como calcular a los espaciadores que necesita. Puede obtener un número de mensajes de advertencia si la calculadora no como su especificación. Esperemos que estos son auto explicativas. Si puede dibujar el empalme entonces lo hará y esto puede ayudarle a entender cualquier mensaje de error y cómo solucionarlos.
No te olvides de poner el nombre de su articulación en el cuadro en la parte superior de la calculadora. Si usted está logueado se guardarán todos los detalles. De lo contrario no se guardará y usted tendrá que imprimir antes de navegar a la página.
