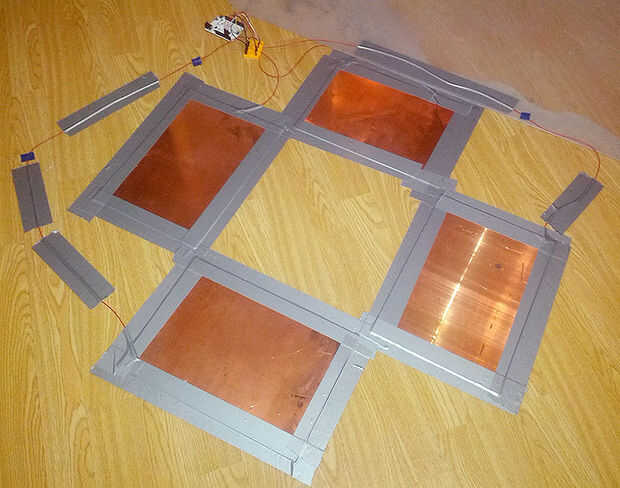

Esta guía describe cómo crear una almohadilla capacitiva de baile para juegos de PC como StepMania. El costo total de materiales es de aproximadamente $25 (menos si ya tienes algunos componentes), hay no hay piezas mecánicas involucradas, y la construcción no requiere herramientas alguna. El diseño tiene dos inconvenientes vale la pena mencionar: no puede utilizar la almohadilla con los zapatos (pero usted puede usar calcetines), y no puede activar más de dos flechas a la vez (sin manos).
¿Qué es un sensor capacitivo?
Un condensador es un dispositivo que almacena energía. Cuando se envía energía a un condensador, se necesita una cierta cantidad de tiempo para cargue hasta el voltaje deseado. La cantidad de tiempo que toma es un producto de la resistencia (proporcionado sobre todo por resistencias) y capacitancia.
Como el cuerpo humano es eléctricamente conductor, puede utilizarse como un condensador adicional al tocar una pieza de metal conectada al circuito. Esto aumenta la capacitancia, que a su vez aumenta la cantidad de tiempo que tarda en cargar completamente el condensador. La diferencia en el tiempo puede medirse para determinar si la superficie del metal es ser tocada o no. El mismo principio para detectar pasos sobre esta tecla también se utiliza en las pantallas táctiles de los smartphones modernos.
Este YouTube video por SparkFun explica mucho más claramente el concepto.
