He visto algunos mods donde utilizan las partes de una alfombra comprado o alambre en el controlador. Quería que mi controlador ser utilizable todavía para que soldado a un conector de ethernet así que cuando la almohadilla quiere utilizar simplemente conectar un cable ethernet entre los dos.
Lo que usted necesita.
-hoja de MDF 6 mm
-12 mm MDF o similares
-hoja de aluminio de 8 mm
-6 m m claro hoja de plástico.
-chapas 1 mm.
-cinta de espuma 6 mm
-Pegamento
-2 tapones hembra de ethernet
-cable de ethernet.
y tornillos y alambre.
La madera de 6 mm. que usa como base para montar el sistema. Se muestra en la imagen terminada havnt consiguió alrededor a cortar hacia abajo todavía. Colóquela y marque una matriz de 3 x 3 de 11 pulgadas cuadrados.
Para la búsqueda de gráficos flecha la web de la imagen que desea utilizar y simplemente imprimir en A3 en plazas de 11 pulgadas x 11 pulgadas.
Corte cuadrados de 11 pulgadas x 11 pulgadas de la madera de 12 mm. Se necesita 5, serán las pastillas metálicas que no son los botones.
Cortar cuadrados de 12 pulgadas x 12 pulgadas de la hoja de aluminio. Corte las esquinas de la hoja para que puede doblar alrededor de los cuadrados de 12 mm. Simplemente puso sobre la madera y sujetar y utiliza un martillo para doblar alrededor de la madera. Una vez que ha tomado forma de la madera sepárela y utilizar algún pegamento para pegar el aluminio en la parte superior sólo para asegurarse de permanece allí.
También utilizando la madera de 12 mm corta unos triángulos de 50 mm x 50 mm. Usted necesitará 16 de estos.

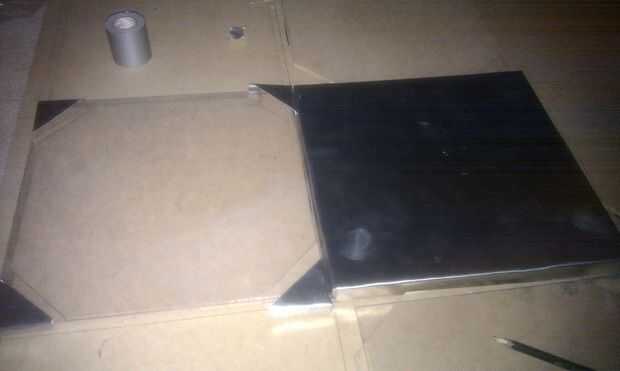

Con la hoja de aluminio cortar unos cuadrados de 60 x 60 mm. 12 mm en los extremos del corte las puntas del triángulo apagado. En la base del grado 90 esquina recorta un cuadrado de 12 x 12. Esto se muestra en la figura 3. Doblar los bordes de este triángulo alrededor de un borde cuadrado. Estos triángulos de aluminio son los cierres de esquina para las plazas de botón. 16 de estos cuadrados se necesitan.
Cortar cuadrados de 11 pulgadas x 11 pulgadas de 6 mm transparente.
Cortar cuadrados de 11 pulgadas x 11 pulgadas desde el mdf de 6 mm. Recortar las esquinas para que coinciden con el triangles.4 de madera de
Con las placas de acero cortan a aproximadamente un 100 mm x 100 mm. 8 en total necesitada.

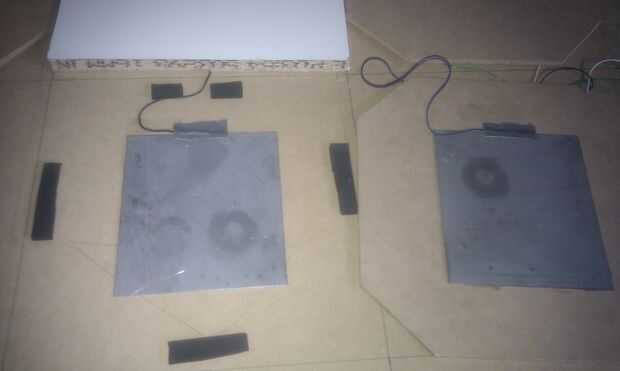

Posición y pegamento de la placa de acero en el centro de los cuadrados de botón. Ejecute los cables eléctricos desde una placa a otra por lo que todos están conectados. Ejecutar los cables a través del centro de la Junta para la almohadilla del centro se puede encaminar por debajo para dar cabida a alambre y esconderlos bien.
Soldar los cables a las placas. Asegúrese de que esto se hace bien ya que hay un poco de vibración va a través de estos. Utilicé algunas cintas para poner todo una vez terminado para ayudar a mantenerlos allí. Este cable actuará como el cable de tierra. También en la placa soldar otro cable que funciona hacia fuera el frente de la Junta.
Por un lado de la 4 plazas de mdf de 6 mm pegamento una placa metálica en el centro. También soldar un cable a cada una de estas placas. Los cables de un color diferente para cada uno como estos son que el botón. Asegúrese de que los cables sean lo suficientemente largos para ir a través del centro del tablero y la parte delantera.
Coloque los cuadrados de aluminio cubierto en el tablero en los lugares correctos. En las plazas son los botones de colocar los triángulos de 12 mm en cada esquina. Luego se trasladó hacia adentro ellos lo suficiente como para permitir que los triángulos de aluminio espacio suficiente deslizar los bordes hacia abajo. Estas plazas deje las placas de 6mm que actúan como el botón de deslizamiento alrededor. Entre cada triángulo Coloque una tira de cinta de la espuma hacia abajo. Como se muestra en fotos 2. No hay triángulos se muestran sin embargo.

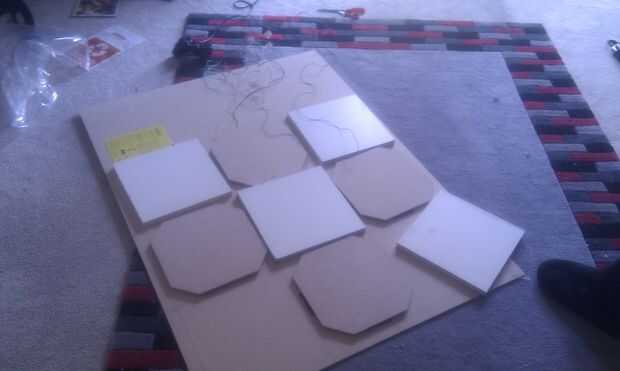

Encima de la espuma Coloque los cuadrados de 6 mm en la parte superior a la posición como se muestra en la foto 5. También ponen los cuadrados de plástico transparente sobre las plazas de botón y poner un triángulo de aluminio en cada esquina. Asegúrese de que todos lo expone muy bien. Luego retire con cuidado las tapas y atornille los triángulos de madera.
Desde la parte inferior de la Junta del tornillo el aluminio cubierto plazas así.

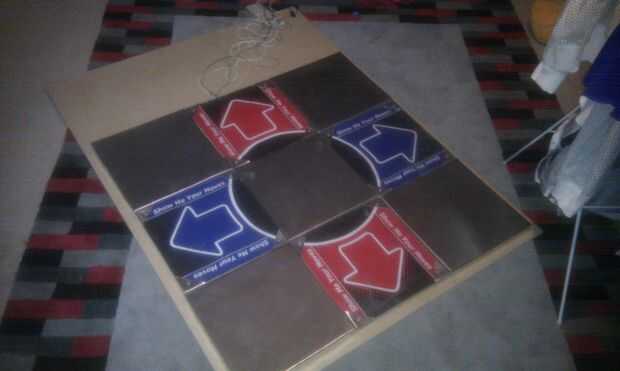

Ahora poner los paneles de madera por encima de cada botón. Luego coloque las flechas impresas en la parte superior y luego el plástico claro sobre eso. Coloque los triángulos de aluminio en cada esquina y atornille los triángulos para mantener bajo el plástico. Puede que necesite Marque el orificio a perforar el plástico primero.
Ahora se hace que el acolchado de sí mismo.
Para el cableado a la ps2 he utilizado un cable ethernet. Usé un conector hembra de ethernet y y soldar cada cable del mal con un conector separado.

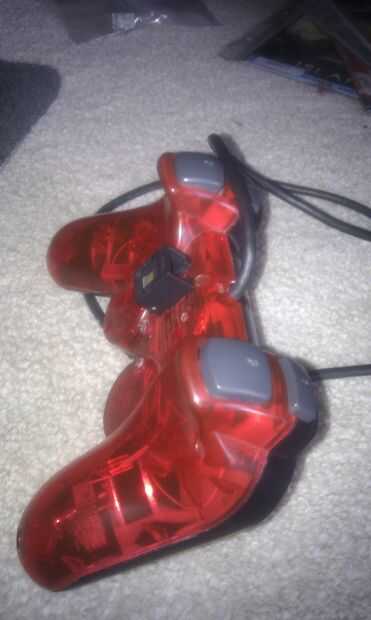

En el controlador me había tirado aparte y encuentra donde los botones cambia donde. Había soldado un cable al suelo y uno a cada lado positivo de los botones. Luego perforar un pequeño agujero en la parte posterior de la caja y ejecutar todos los cables por la parte trasera. Luego soldar el cable al otro conector hembra de ethernet en la misma configuración de pines como el uno en el teclado. La idea aquí es cuando usted pise la almohadilla de las dos placas en contacto y actúan como el botón en el controlador.
Ahora simplemente conecte un cable ethernet en la parte posterior del controlador y en el tablero y está listo para usar.
