Cohetes SodaJet (7 / 11 paso)

Paso 7: Montar el cierre

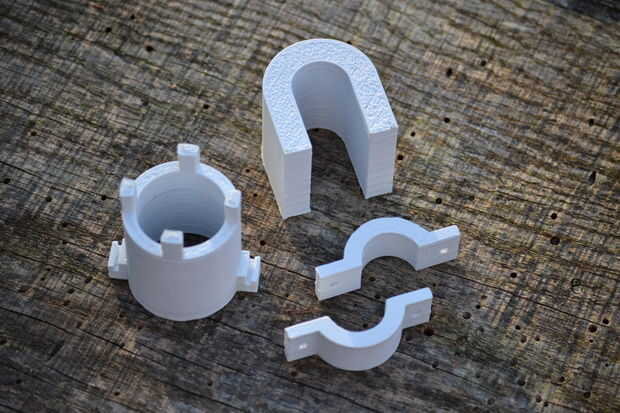

Este paso agrega el mecanismo de cierre, que completa el lanzador. Necesitarás estas partes:

• 2 piezas de fijación Tapón estampado 3D (parte inferior derecha de la foto)
• Atadura de cables impresos 3D 1 tubo de retención (a la izquierda de la foto)
• 1 cuña de leña impresa 3D (arriba de la foto)
• tornillos de #6
• bandas de goma o los titulares de cola de caballo
• cadena de tracción

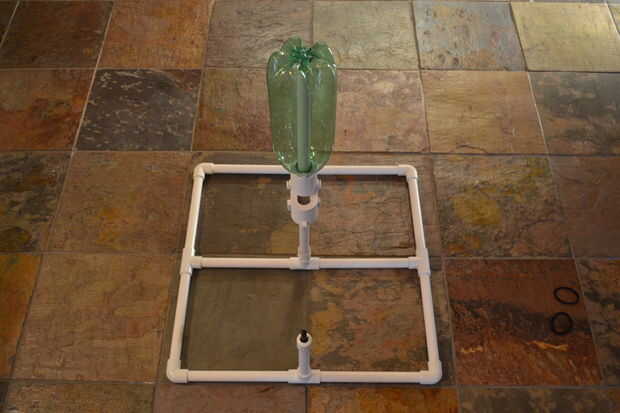

1. Retire la botella del lanzador.

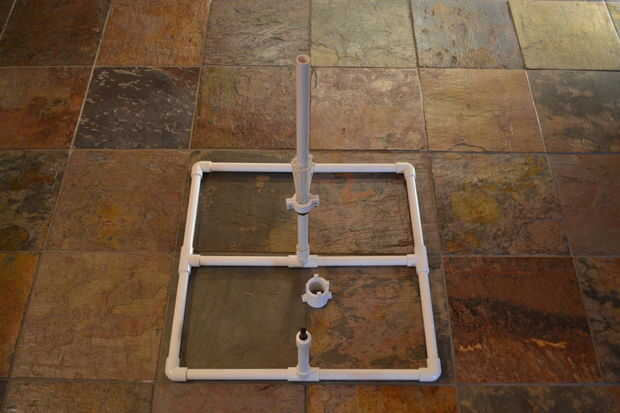

2. Usando los tornillos #6, coloque las piezas de la abrazadera del 2 tapón alrededor de la base de las bridas, justo por encima de la abrazadera de la manguera. Pasar los tornillos en los agujeros de las abrazaderas del tapón, pero desea complementar esta conexión con el opcionales arandelas y tuercas.
3. Pase el tubo de retención de cable tie en la parte superior del lanzador, sobre las cabezas de los amarres de cable. Las proyecciones cuadradas 4 deben ser hacia arriba.
4. Vuelva a instalar la botella en la parte superior del lanzador. Hacer cualquier ajuste necesario a la posición de los amarres de cable que se dedican al borde de la botella, mientras que la botella se acuña en la sección cónica del tubo lanzador.
5. Deslice hacia arriba el tubo de retención para que recoge cuidadosamente las cabezas de los amarres de cable alrededor de la parte superior de apertura. Los 4 cuadrados salientes en la parte superior del tubo de retención deben tocar suavemente la parte superior curvada de la botella.
6. Cualquier momento que se utiliza una botella nueva, se deben repetir los pasos 4 y 5 volver a calibrar el mecanismo.
7. Estirar las gomas o los titulares de cola de caballo alrededor de las orejas de la abrazadera del tapón y hasta las orejas en el tubo de retención. Uso de una o más bandas a cada lado, según sea necesario, para que el tubo de retención esté retraído confiablemente de la botella.
8. Enrosque un extremo de la cadena de tirón a través del orificio en la cuña de la leña y atar firmemente. Use varios nudos para asegurar que la línea está firmemente fijada.
9. Inserte la cuña de leña entre las abrazaderas del tapón y el tubo de retención para que el tubo se mantiene hacia arriba contra la botella. Si es necesario, ajuste la posición de las abrazaderas tapón por lo que hay un total de acerca de 1/16" juego de 3 piezas.
10. Prueba el mecanismo antes de presurizar el sistema. Rápidamente tire de la cadena de tirón para que la cuña de leña se extrae completamente el tubo de lanzamiento. El tubo de retención debe caer luego hacia abajo (asistido por las gomas) y permitir que los amarres de cable abrir libremente.
