Paso 7: reparación!
Tenemos suerte.
Como ocurrió entonces tuve otro Arduino Pro Mini tabla en mano. El único problema fue esta junta la versión 5V. Por suerte tuve un 5V impulsar el Consejo Regulador en la mano que le golpee nuestro voltaje de la batería a 5V para poder que. Desde la maravillosa Adafruit acelerómetro y OpenLog pueden manejar 3.3V y 5V de entrada que estábamos en el negocio.

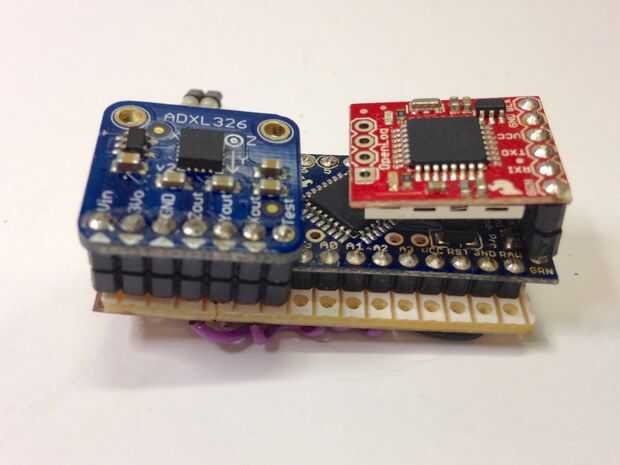

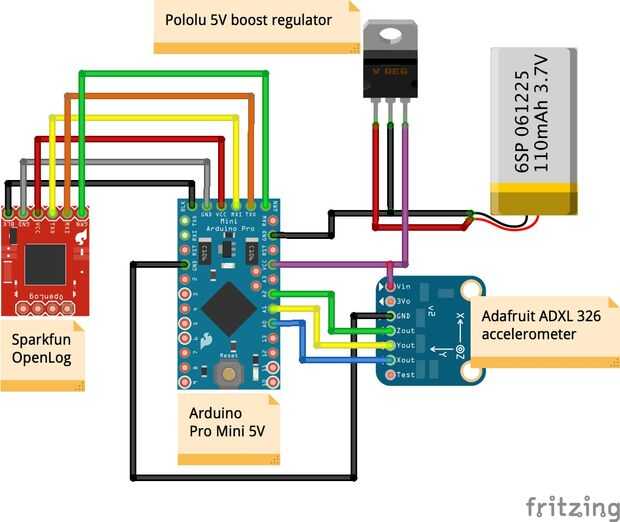

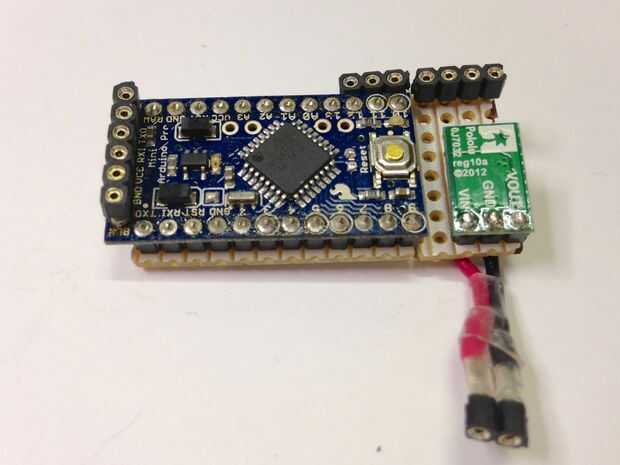

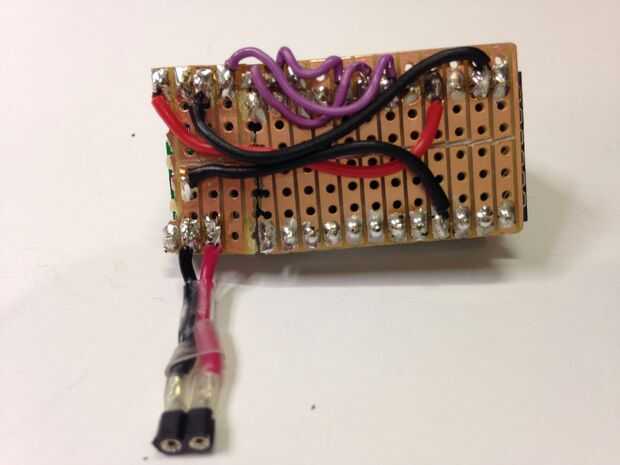

Tomamos un poco de placa de prototipado y montar rápidamente un circuito nuevo. Desde nuestra junta OpenLog y acelerómetro sobrevivió al accidente anterior todo lo que tuvimos que hacer fue conectar la potencia de salida del regulador de boost de 5V al pin VCC en el Mini Pro. Todas nuestras otras conexiones sigue siendo la misma pero tenemos que construir un poco diferente de nuestro circuito anterior por el regulador del impulso necesario-todos hicimos dirigía punto a punto los cables para cada una de las conexiones para el acelerómetro, la energía y tierra. Después de subir nuestro código nuestro circuito estaba listo para algunos datos de registro. Este circuito era levemente más pesado que la primera versión en 15,28 gramos.
Sabía que ya que ahora estábamos usando un tablero de 5V en lugar de un 3.3V Junta para leer nuestro acelerómetro los números registrados sería un poco diferente. Normalmente, si conecta un sensor de 5V a un Arduino 5V verá valores que van desde un mínimo de 0 hasta un máximo de 1023. Cuando se utiliza un 3.3V sensor con un Arduino 5V los valores van desde 0 a 675 debido a la diferencia de tensión/escalado. 3.3/5 * 1023 = 675. Esta es la voluntad de sentido más adelante cuando revisemos los datos.
La aleta fue pegada sobre el cohete y nos con cinta sobre el agujero en el lado del cohete. El cono de nariz forma fue reparado con poco de cinta y éramos buenos ir!
Al sitio de lanzamiento!
