Codificador de teclado asequible y controlador Divekick (8 / 13 paso)

Paso 8: Probar el botón

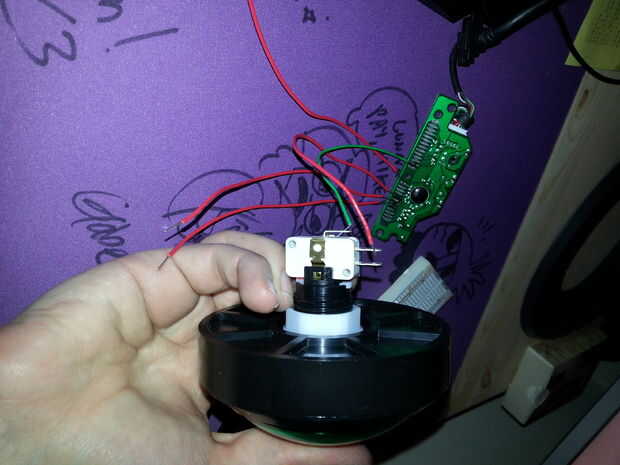

Coloque un par de cables para el micro como se muestra. Este es el contacto de (normalmente abierto) NO * y el contacto común. Deja los contactos laterales libres. Estos son los contactos de LED.

Para la tecla V, os adjunto los cables a la izquierda de pernos dos y cinco derecho del agujero del centro del codificador para el botón.

NO SUELDE TODAVÍA! Podría haber problemas con el botón o el codificador. Esto es cuando usted los encontrará.

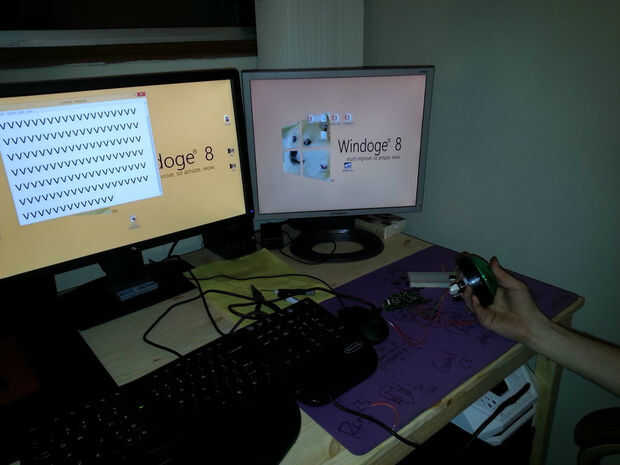

Con el botón conectado al codificador y el codificador conectado a través de USB al ordenador, abrir el Bloc de notas.

PULSE EL BOTÓN.

Si todo funciona, podrás ver su carta pop-up en pantalla!

*: El interruptor tiene dos opciones. Mayoría de la gente quiere un botón que NO, ya que eso significa que cuando lo pulsa, activa. La alternativa es normalmente cerrado (NC), en el que el valor predeterminado es en. Si desea que el botón que NC, mueva el cable rojo al contacto más cercano a la parte superior del botón.
