Coche teledirigido infrarrojo de Arduino (3 / 6 paso)

Paso 3: Paso 3: montar las piezas

Que tenga algunos agujeros nuevos en el tablero del puente en H o el soporte de la batería que viene con el cuerpo. Los tornillos pueden ser un poco demasiado corto, pero luego sólo ir a su tienda local y comprar unos tornillos más largos de M3.

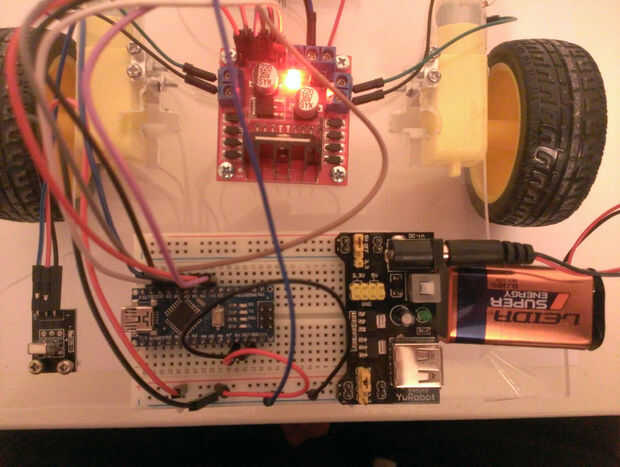

Al principio me ducktaped toda la construcción hasta que la VI estaba funcionando correctamente, entonces por ejemplo, quitado la hoja de la parte posterior de la placa y la placa al cuerpo. También perforé algunos agujeros de 2.5mm para el sensor de infrarrojo para que todo quede muy bien. Usted puede ver mejor de como lo hice en la foto que adjuntamos.

ADVERTENCIA!!

Si usted pide el sensor de infrarrojos desde el mismo enlace que ordené, tenga cuidado porque alguien que hizo el pequeño PCB el sensor es, atravesado algunas de las conexiones y si sigues esta hoja de datos

http://www.elecrow.com/download/Infrared%20receive...

y conecte el sensor al Nano como eso, corta el sensor y grabarlo. Así que cuando llegue el sensor, vuelta alrededor y echa un vistazo a las conexiones en la parte posterior de la Junta. Mirar la hoja de datos sobre y seguir las líneas a los pines de salida para que pueda obtener la VCC, GND y señal conectado correctamente.
