Paso 4: ODB II unidad

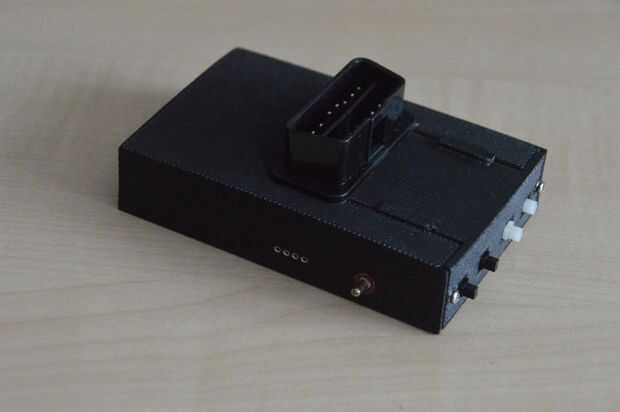

Desde hace muchos años todos los coches tienen que tener una interfaz OBD II. Lo que permite

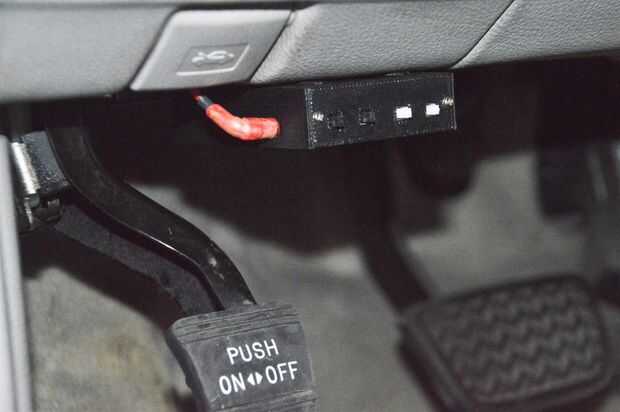

para acceder a los coches interiores CAN bus (generalmente cerca de la palanca para abrir el capó del motor). De este autobús se puede leer así la información de velocidad. Pero también esta información no precisa tampoco (no puede ser completamente preciso como la medición de la velocidad está influida por ejemplo por la condición de los neumáticos) y necesita ser calibrado.
1 x 5V ArduinoMini Pro
1 x ODBII adaptador (serie, USB o Bluetooth)
1 módulo x nRF24L01
1 x LM1117 base tablero de convertidor DC-DC
2 x 8 * 8 Interruptores táctiles
interruptor de 2 x 8 * 8

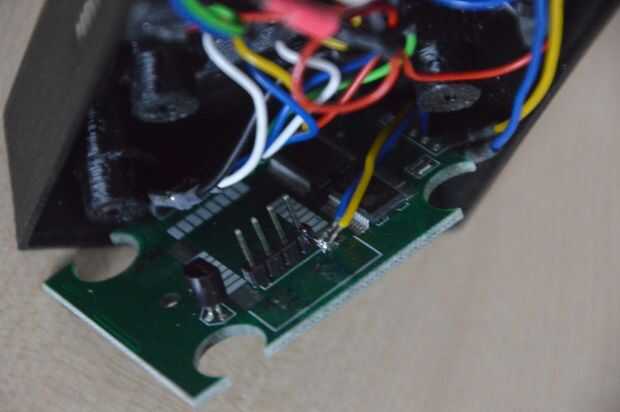

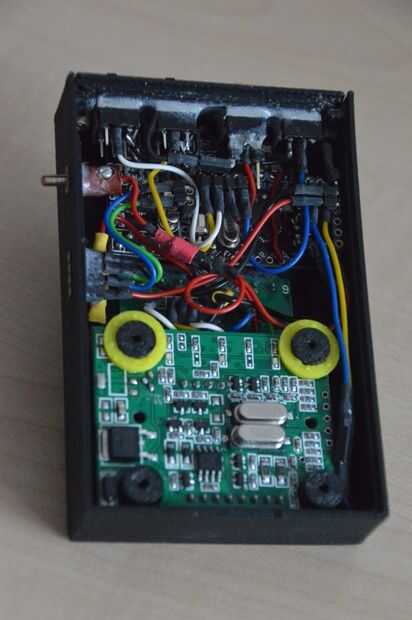

El esquema muestra cómo las partes han de conectarse. Para el adaptador OBD II se puede utilizar cualquier adaptador USB, serie o Bluetooth barato. Todos ellos tienen una salida serial que va a la USB, serial nivel o convertidor de Bluetooth. La señal para el Arduino tiene que ser conectado allí. Para averiguar donde la entrada de este convertidor es el convertidor de elemento puede ser buscado en el internet o el sitio web muestra algunas fotos de: http://www.konchatech.me/2014/02/obd-ii-arduino-car-information-display.html.

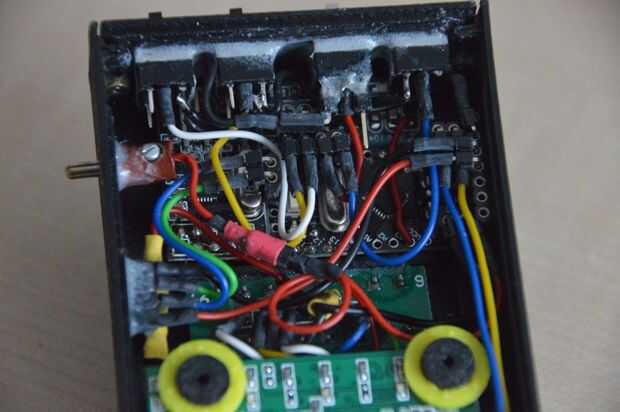

Atención: ODB II tiene una conexión a la batería pero no hay fuente de 12V que se conecta con la llave de encendido. Si la batería se usa para la unidad de la fuente, drenará la batería de los coches, mientras que el coche no funciona. Pero pueden dar lugar a las necesidades de la unidad para ser accionado cuando el coche está comenzados si no problemas con el sistema de control de coche! (El método con el interruptor en el enlace de internet es arriesgado el interruptor siempre debe encender antes de arranca el coche). Por lo tanto una fuente de 12V, conmutada el encendido, debe utilizarse la unidad (conector rojo en la imagen).

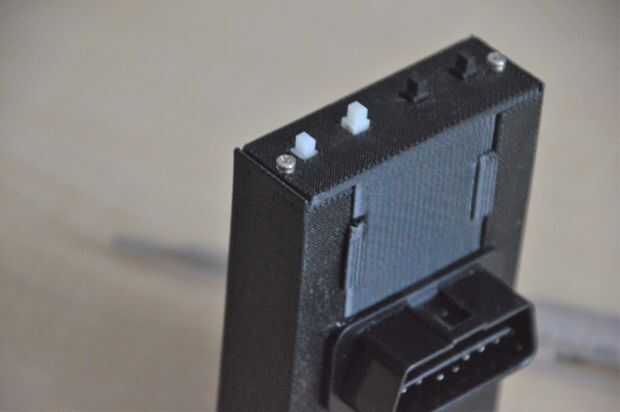

Los interruptores de la unidad de ODB II tienen la misma función como señal de la unidad y la calibración también funciona del mismo modo. Pero esta unidad tiene un switch más que la unidad de señal. Este interruptor además debe ocultar las pantallas 7,8,9 cuando se enciende.
