Paso 7: Circuito del receptor

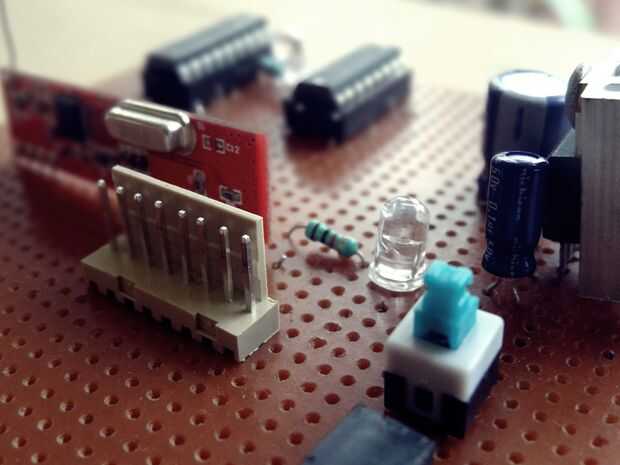

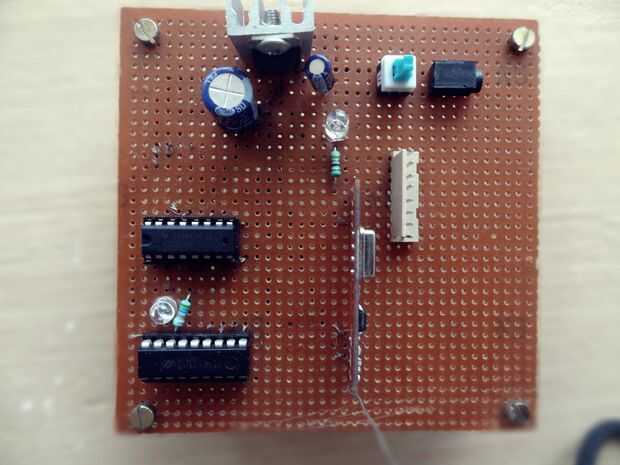

El circuito receptor consiste en 2 IC (decodificador HT12D, controlador de motor L293D), módulo de receptor RF

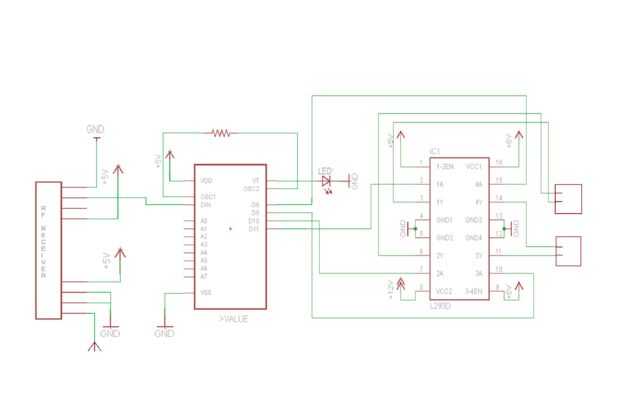

Alambre del circuito según el esquema del receptor (Fig. 1)

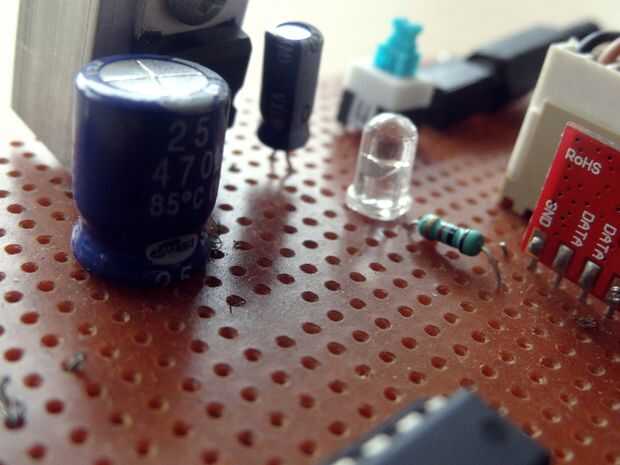

Hay 2 en la tarjeta receptora, uno se enciende cuando se da alimentación al receptor y los otros led lits cuando se da alimentación al circuito transmisor
el led cerca de la IC HT12D debe encendido cuando se da potencia en el transmisor, si no hay algo mal con su conexión o el módulo de RF TX RX
Nota: Alambre uso rojo para el positivo y negro para negativo si hay algún problema con el circuito va a ser fácil para el circuito de depuración
HT12D PIN DESCRIPCIÓN
Pin (1-8) --pin de dirección de 8 bits de salida [A0, A1, A2, A3, A4, A5, A6, A7]
Pin 9 --tierra [Gnd]
Pin (10,11,12,13) --pin de dirección de 4 bits de entrada [AD0, AD1, AD2, AD3]
Pin 14 : entrada de datos serie [entrada]
Pin 15 --entrada de oscilador [Osc2]
Pin 16 --entrada de oscilador [Osc1]
Pin 17 --transmisión válida [VT]
Pin 18 - fuente de voltaje 5V (2.4V-12V) [vcc]
PIN DESCRIPCIÓN PARA HT12D
VDD y VSS: este perno se utilizan para proporcionar energía al IC, positivo y negativo de la fuente de alimentación respectivamente
DIN: Este pin es el serial de los datos de entrada y puede ser conectado a una salida de RF del receptor.
A0-A7: Estos son la entrada de la dirección . Estado de los pines debe coincidir con el estado del perno de dirección en HT12E (usado en el transmisor) para recibir los datos. Estos pines pueden ser conectados a VSS o abiertos
D8-D11: Estos son los datos de los pernos de la salida. Estado de estos pines puede ser VSS o VDD dependiendo de los datos serie recibidos a través de pin DIN.
VT: soporte para transmisión válida. Esta salida pin voluntad ser alta cuando hay datos válidos en el D8-D11 datos salida pines.
Osc1 y OSC2: este pin se utiliza para conectar el resistor externo para el oscilador interno de HT12D. Osc1 es la clavija de entrada de oscilador y OSC2 es el pin de salida del oscilador

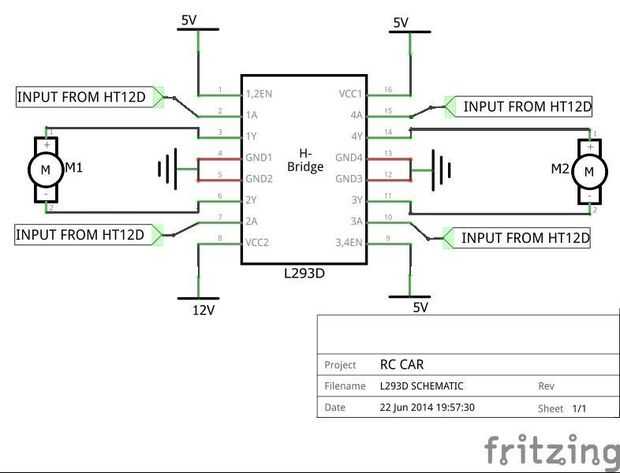

L293D DESCRIPCIONES
El L293D es un IC de controlador de Motor permite que el motor en ambas direcciones. L293D es un CI de 16 pines con ocho pernos, de cada lado, dedicada al control de un motor que puede controlar un conjunto de dos motores DC en un mismo tiempo en cualquier dirección. Con un L293D podemos controlar 2 motores, hay 2 pines de entrada , 2 pines de salida y 1 pin de activación para cada motor. L293D consisten en dos H-puente. Puente de H es el circuito más simple para el control de una baja corriente nominal de motor.
PIN DESCRIPCIÓN
PIN NOMBRE DE LA FUNCIÓN
PIN 1-- Activar pin para motor 1 [habilitar 1]
Pin 2-- Entrada el pin 1 para Motor 1 [entrada 1]
PIN 3-- Pin 1 de salida para Motor 1 [potencia 1]
Pin 4,5,12,13- Tierra [GND]
PIN 6-- Salida Pin 2 para Motor 1 [salida 2]
PIN 7-- Entrada pin 2 para motor 1 [entrada 2]
Pin 8-- Fuente de alimentación para motors(9-12v) [Vcc]
PIN 9-- Activar pin motor 2 [habilitar 2]
PIN 10 -- Entrada pin 1 motor 1 [entrada 3]
PIN 11 -- Salida pin 2 para motor 1 [salida 3]
Perno 14 -- 2 salida para motor 1 [Output4]
PIN 15 -- Entrada 2 para motor 1 [entrada 4]
Pin 16 tensión de alimentación de – ; 5V [Vcc1]
