Paso 4: Crear un dibujo nuevo sobre su parte en CAD y entrar en las distancias medidas desde el CNC

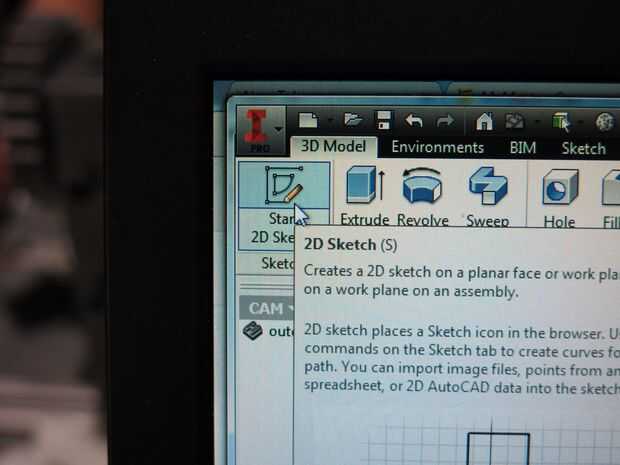

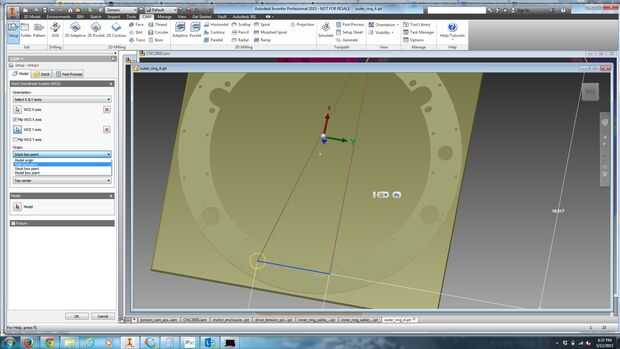

Crear un nuevo dibujo y proyecto del centro de la característica de "origen" (el agujero del alesaje en la parte inferior izquierda de mi parte como se muestra). Entonces el proyecto del centro de la característica de "referencia" (el agujero en la parte superior de mi parte como se muestra). Trace una línea para definir el eje entre estos puntos en la parte de conexión.

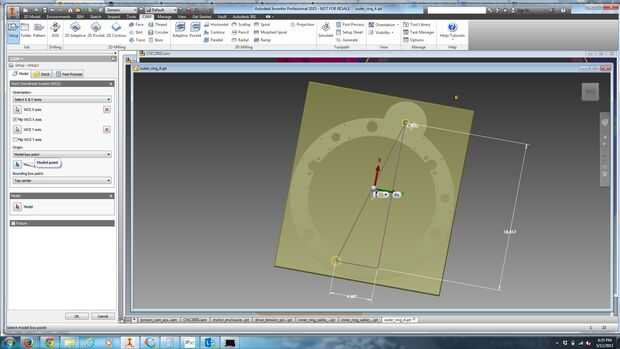

A continuación Dibujamos un triángulo rectángulo cuya hipotenusa es coincidente con la línea entre estos puntos de dos modelos. dejar un extremo del triángulo no coincide con el segundo punto de referencia--la parte medida puede han deformado un poco relativa la matemática del modelo--y algo con el otro extremo de la hipotenusa simplemente poner en la línea entre los puntos de origen y referencia del modelo. Si el modelo y la realidad medidahacer coincidan, que es un cheque de gran realidad. Más probablemente, verás una pequeña distancia entre la hipotenusa del triángulo medido y la distancia modelada entre los dos puntos. ¿Cuál es?

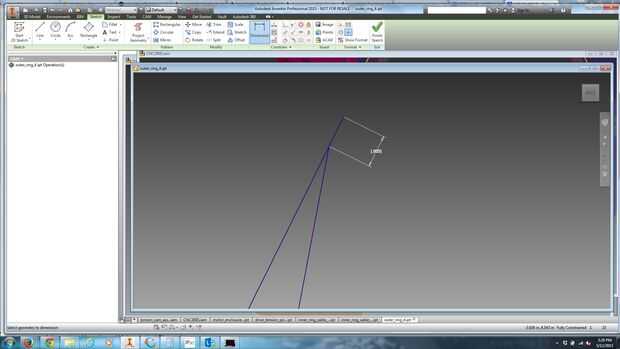

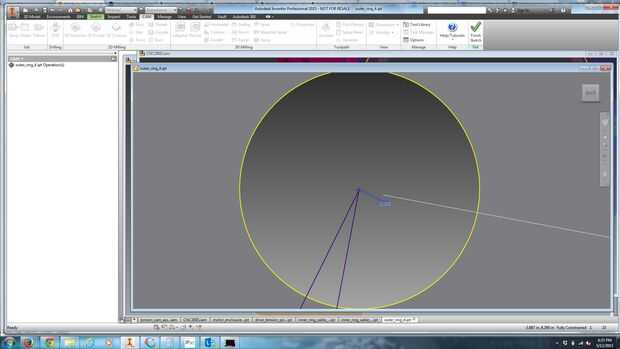

El extremo del triángulo dibujado de derecha debe coincidir con el punto de referencia del modelo, pero si hay algún error de medición o deformación, que va a ser un poco apagado. Con precisión de la sonda renishaw de 0,0001", siempre verás alguna desviación del ideal. Mi parte estaba apagado por 0.005" cuando hice esto: bastante bueno para un anillo delgado, 18" de diámetro!!!!
