CNC Robot trazador (10 / 11 paso)

Paso 10: Verificar su código de

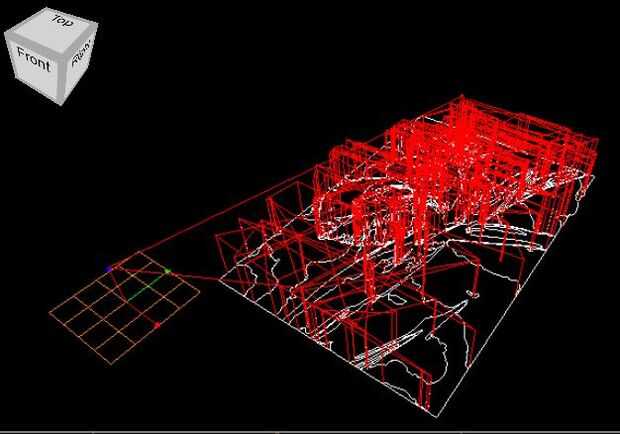

https://nraynaud.github.IO/webgcode/ es un programa online para la visualización de la imagen que va a crear el código g. Simplemente deje caer el código g en el panel izquierdo del simulador y la visualización correspondiente aparecerá en el lado derecho de la pantalla. Las líneas rojas muestran las trayectoria de la herramienta y del robot pen-ascensores.

El "camino | Trazar mapa de bits"configuración de la imagen de arriba fueron:

  • "Colores"
  • "Exploraciones: 8"

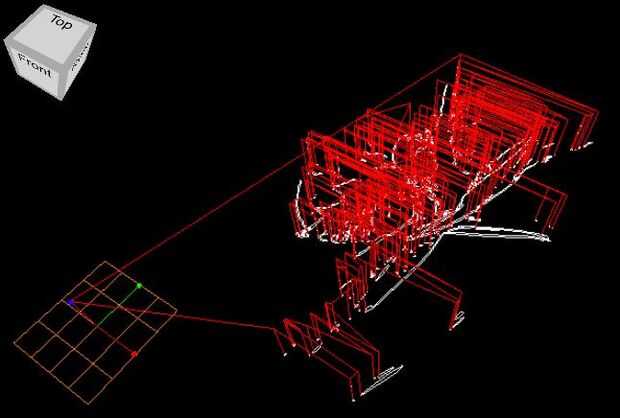

El "camino | Trazar mapa de bits"configuración de la imagen de fondo fueron:

  • "Detección del borde"
  • "Umbral: 0,1"

A menos que tenga el detalle siempre crear una imagen simple.
