para probar una pequeña cantidad de placas de prototipo.

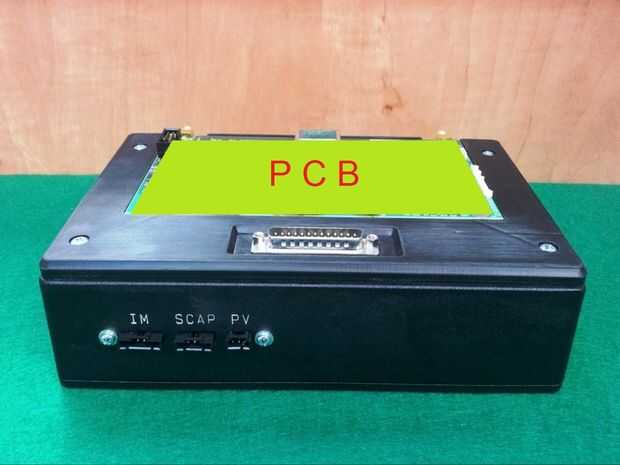

Hice esta plantilla como tester de funcionalidad de tarjeta electrónica.

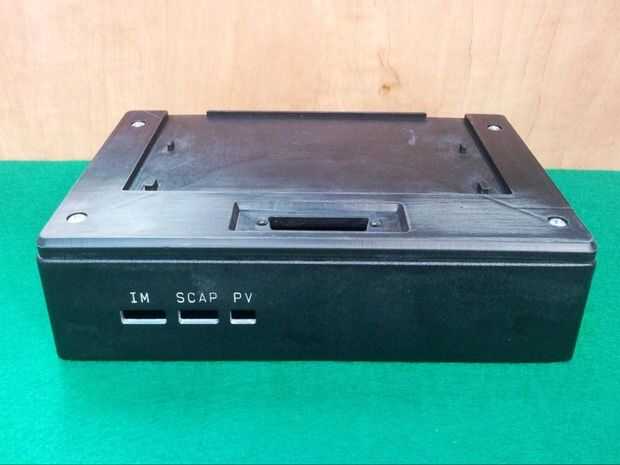

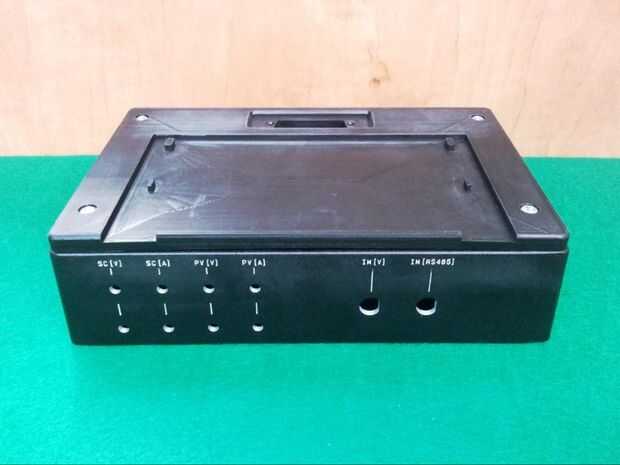

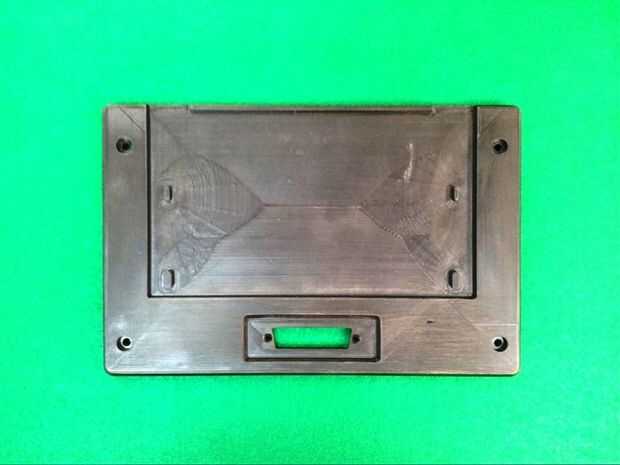

La placa superior se compone de delrin negro hoja, 6mm de espesor.
El delrin fue utilizado como placa de aislamiento para un tablero electrónico.
La superficie se realizó según la prueba junta.

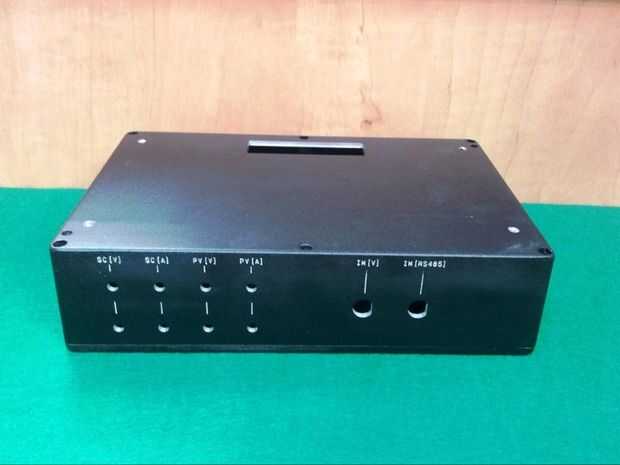

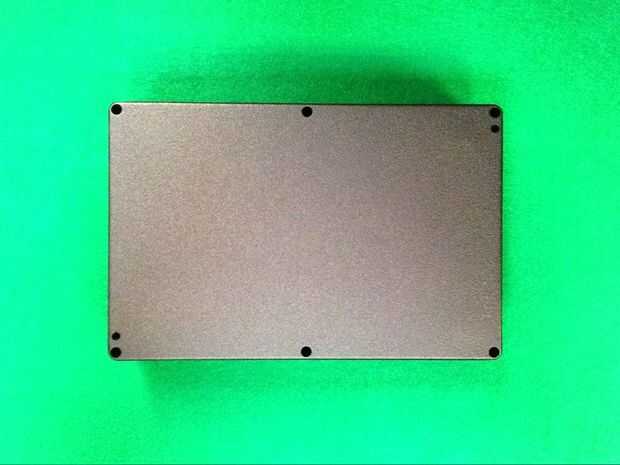

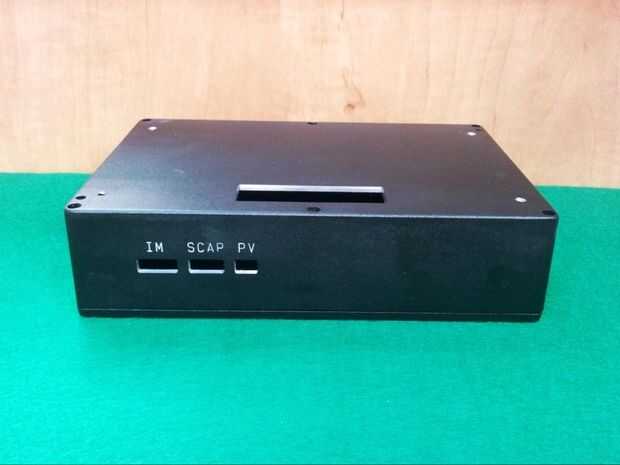

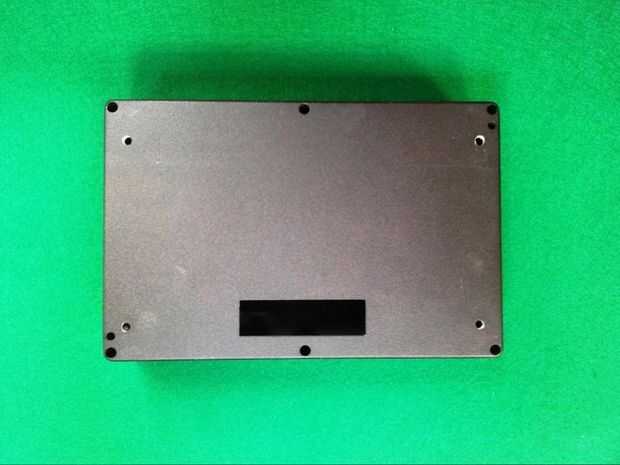

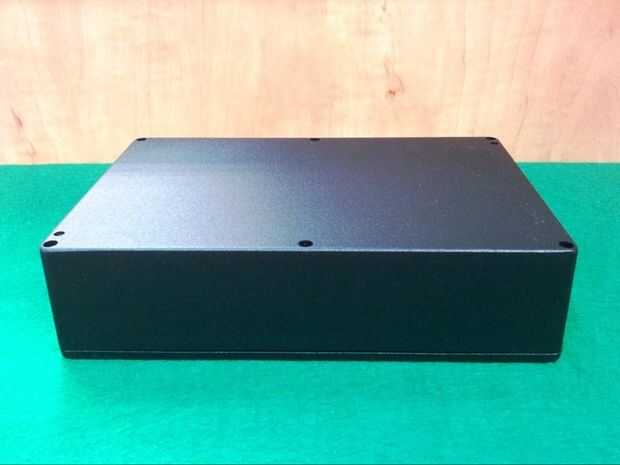

La parte inferior es la caja de aluminio, incluye
conectores, cables, adaptadores de comm y abastecimiento de fijeza para el probador.
Las formas de todas las partes fueron dibujadas en Dr.Engrave S/W (suministrado por Roland).
Los trabajos de fresado se realizan en Roland EGX-350 CNC de la máquina.
