Cnc hobby (1 / 5 paso)

Paso 1: controlador

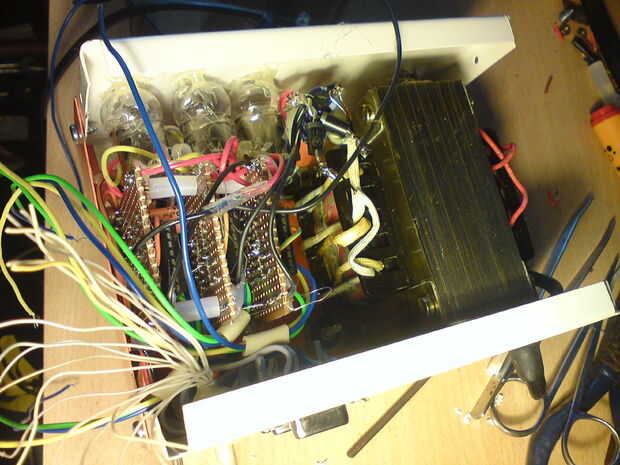

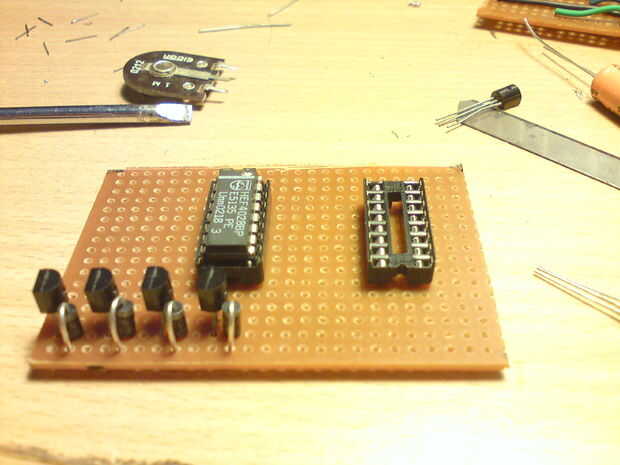

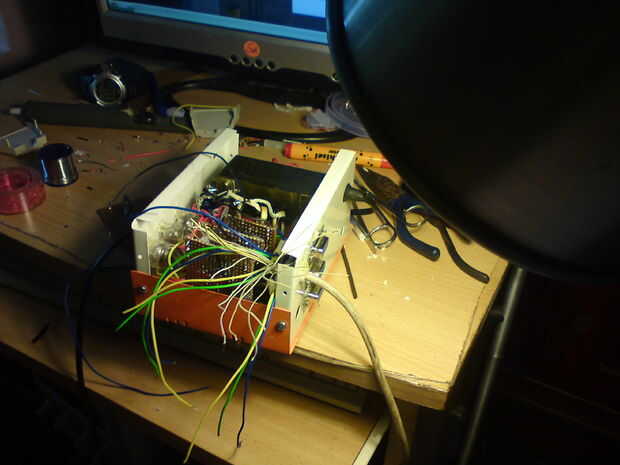

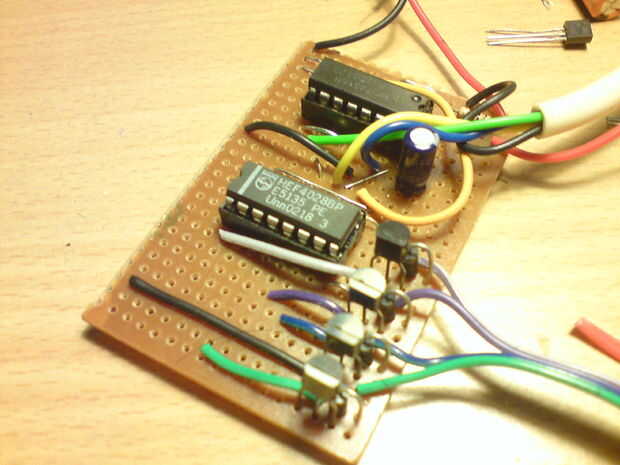

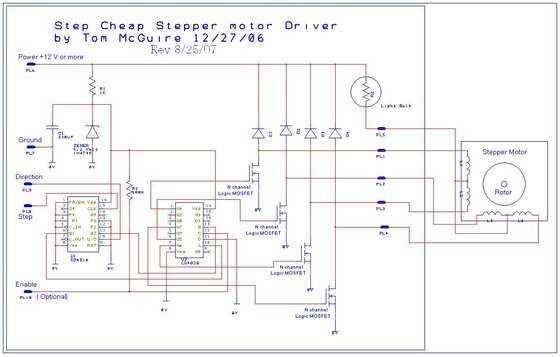

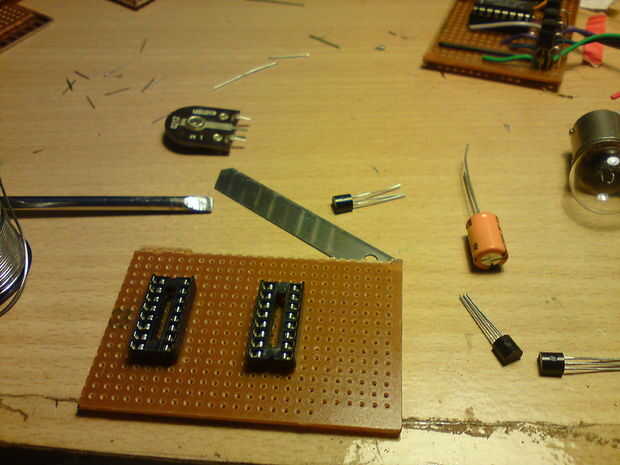

Aquí utilizo "PRO Tom Mc Wire"circuito de control paso a paso motor .it es muy barato y fácil de hacer. usar para hacer el tablero de control común línea de pcb (placa de circuito impreso), IC CD4516, CD4028, MOSFET 2N7000, 12v 10W vespa bombilla indicadora, 12v2A transformador, paso a paso motor (exracted de la impresora vieja) diodo 1N4007, zener 6V2, caja del metal de la batería eleminator, todos los otros componentes son los mismos que circuito. soldadura componentes igual a circuito, corte línea no deseado (cobre) de retención de pcb de línea la línea uso de multímetro .3axis cnc máquina necesidad controlar tres. Montar circuitos seperatly para fácil probar .after montar tres control tablero fijo interior eleminator pilas en la fotografía abajo, vea espacio disponible...
