Paso 1: Construcción de la máquina
En esta parte no es demasiado decir, hay un montón de instructables buena acerca de cnc y no tengo nada nuevo: p

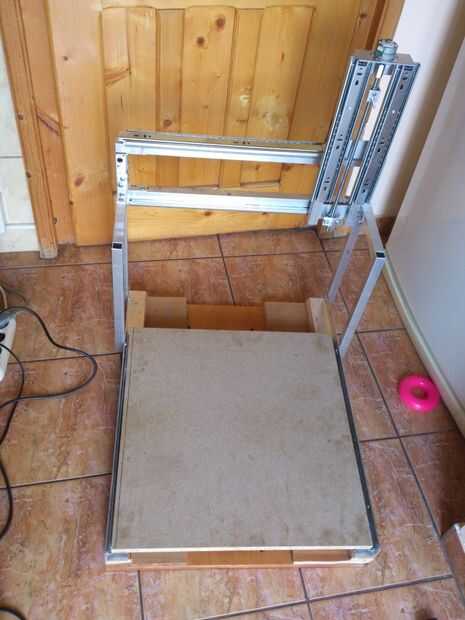

Decidí hacer el eje Z un poco mayor para que pueda adjuntar una extrusora y transformar la cnc a 3dPrinter, por lo que el área de trabajo es de 500 mm X 400 mm y 300 mm en Z.

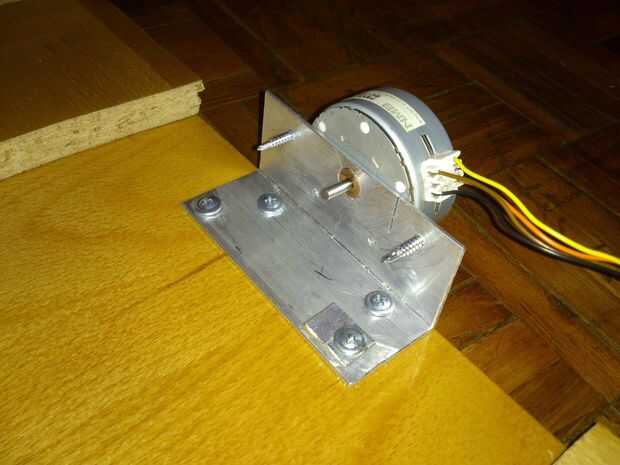

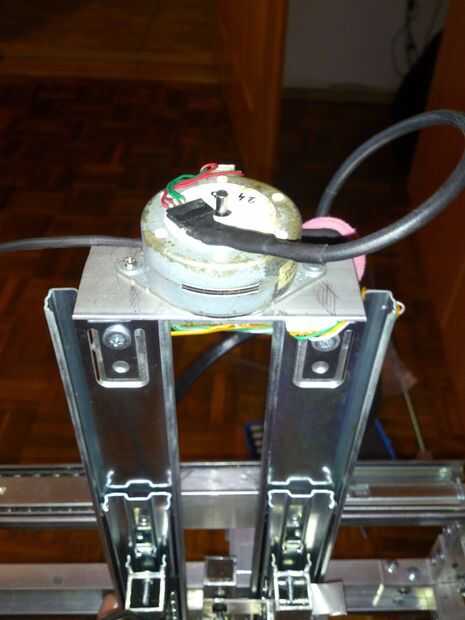

Los motores no son los mejores para esto pero hacen el trabajo. Dos de ellos son PM55-L y uno es L PM35 todos 48 pasos y rotación energía con 12 v de una fuente de alimentación atx, uno pequeño está conectado al eje Y porque no necesita tanto esfuerzo de torsión.

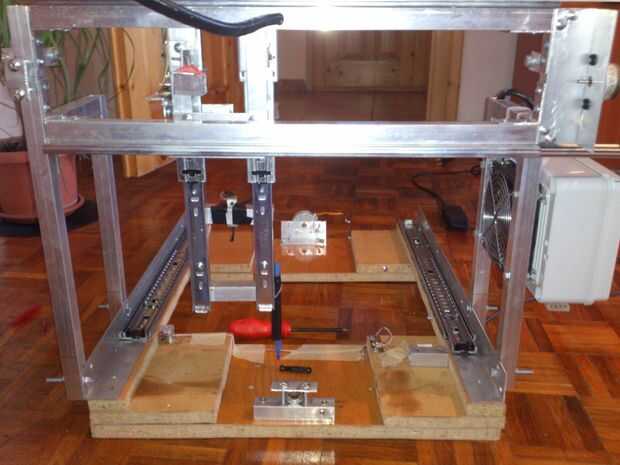

El marco para el eje Z y Y se hace de barras cuadradas de aluminio de 20/20 mm, el marco del eje X se hace de pal y algunos de aluminio.

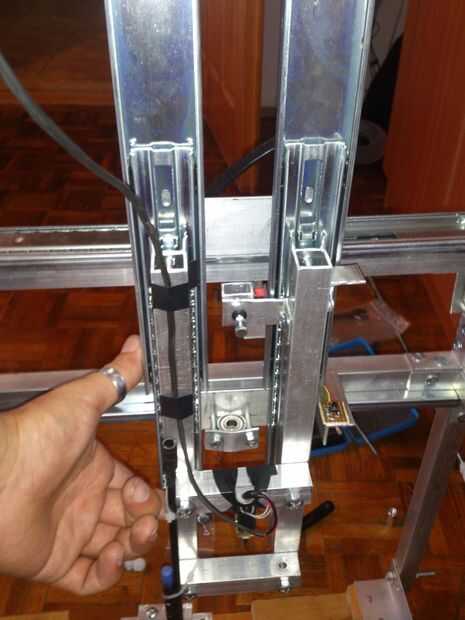

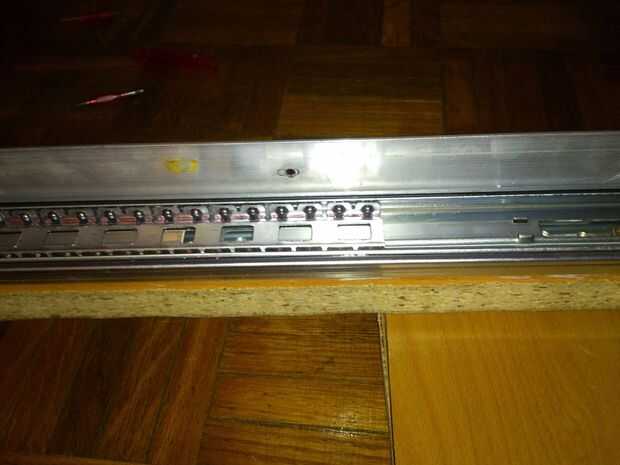

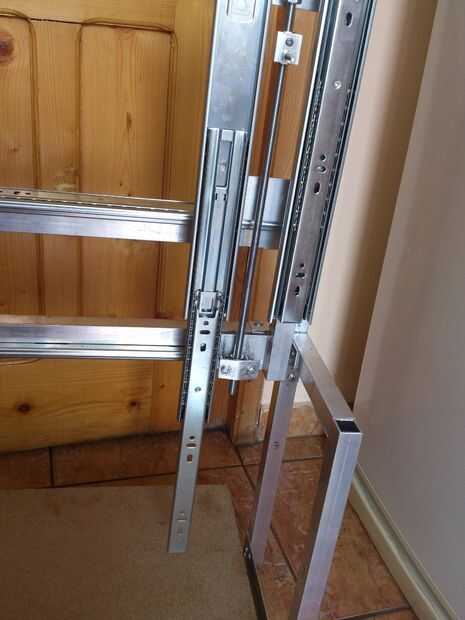

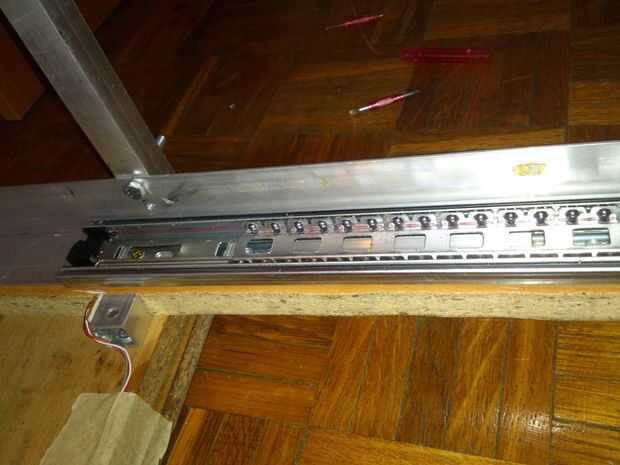

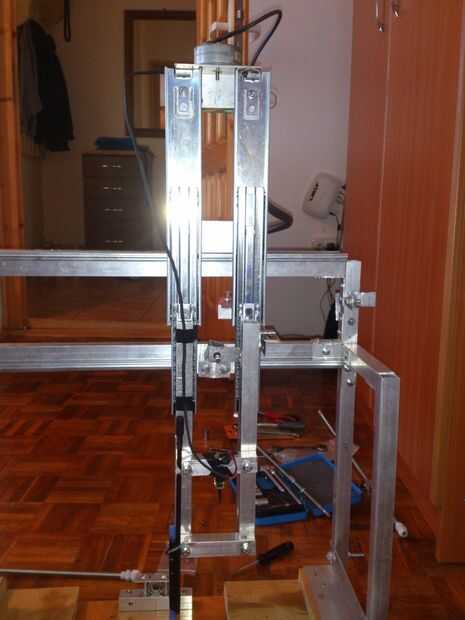

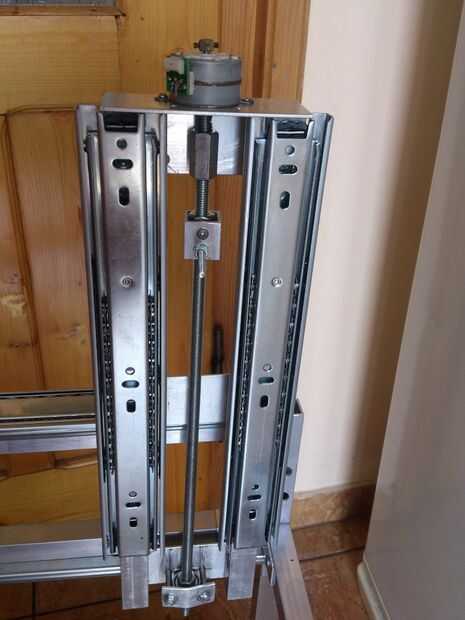

En lugar de rodamientos lineales utiliza deslizadores de cajón de bola, se pueden encontrar en tiendas de muebles, también no la mejor opción pero barato y suficientemente estable.
He utilizado estándar varilla roscada M8 1,25 mm/paso.

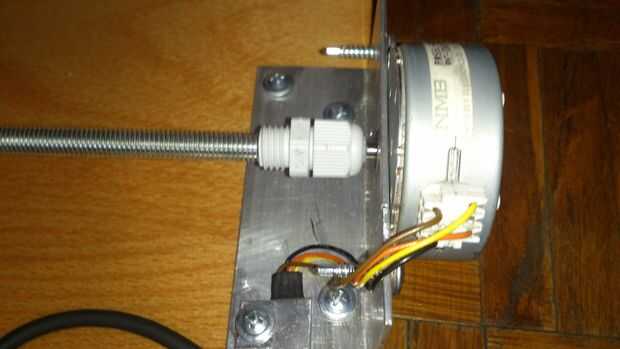

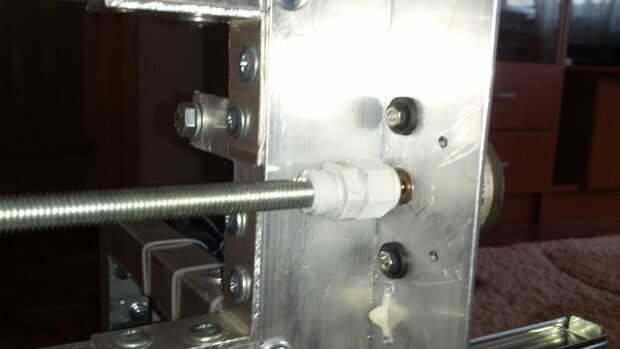

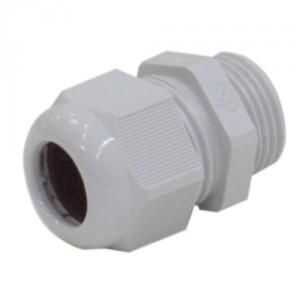

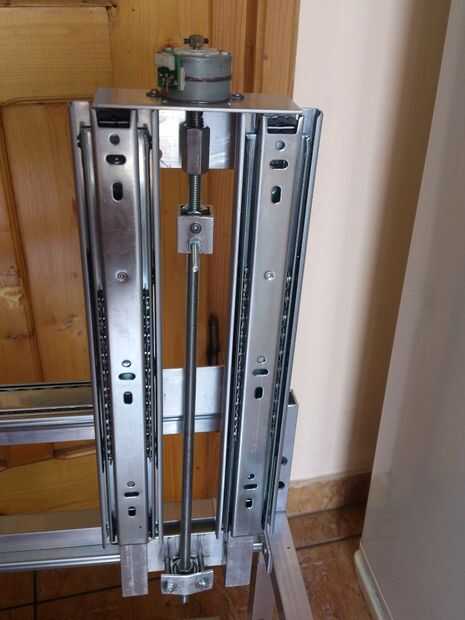

Para acoplar el eje del motor con la varilla roscada utiliza prensaestopas, pongo alguna foto de él, usted puede encontrarlo en tienda eléctrica, se pueden apretar los cables que van dentro o fuera de un panel o algunas otras cajas. Vi un montón de diy cnc acopladores pero esto es muy eficiente. Para la varilla M8 puede utilizar M12 x 1,5 prensaestopas, la varilla es fijación suficiente en su interior pero aún puede utilizar pegamento.

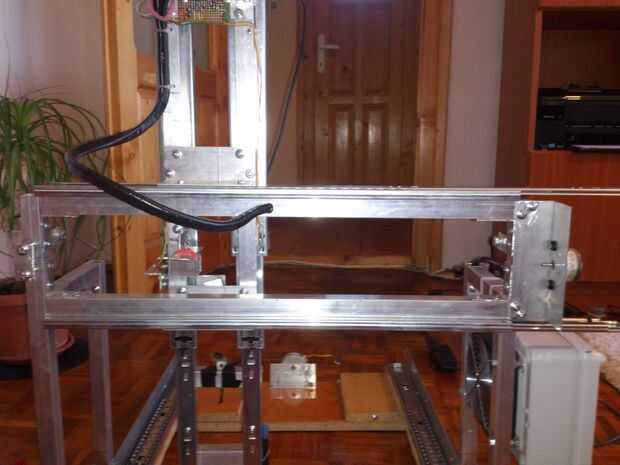

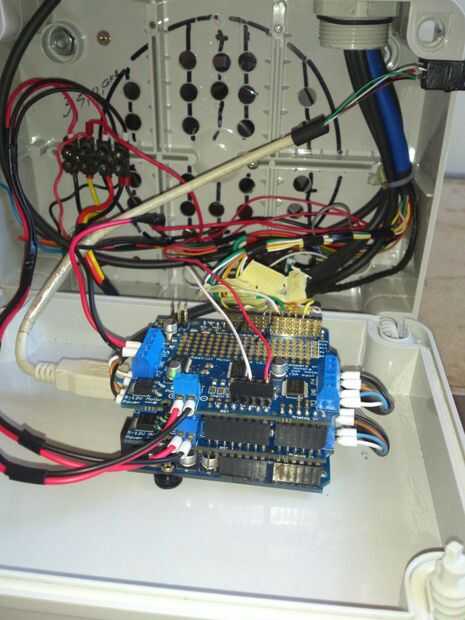

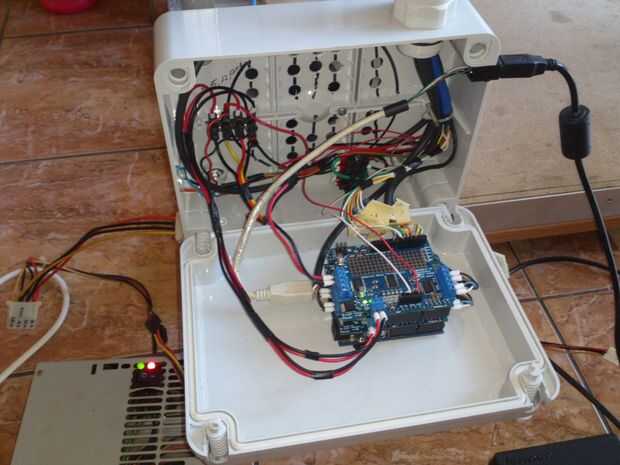

Para la "unidad de control" utiliza una caja grande de Gewise y los cables para los motores y finales de carrera van tubos de aluminio a través

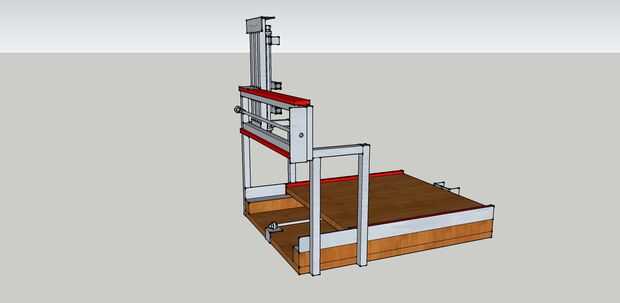

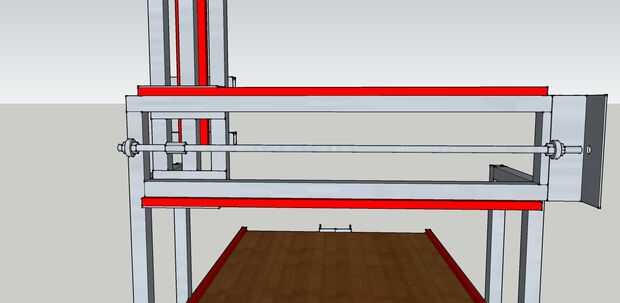

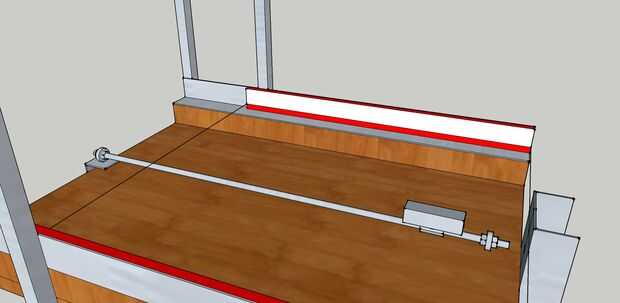

Concedo un archivo de SketchUp para que pueda tener un mejor aspecto a la cnc y hacer algunas mediciones.
