CNC fresado de reacción difusión escultura (1 / 9 paso)

Paso 1: Importar el modelo STL en Inventor y convertirlo en un sólido

Ahora vamos a tomar el adjunto modelo STL e importarlo en Inventor HSM. Esto puede ser difícil a veces porque generalmente el modelo llega importado en la orientación equivocada y necesita tener malla Enabler (un plugin / complemento de Inventor) instalado. Clic aquí para conseguir acoplamiento Enabler.

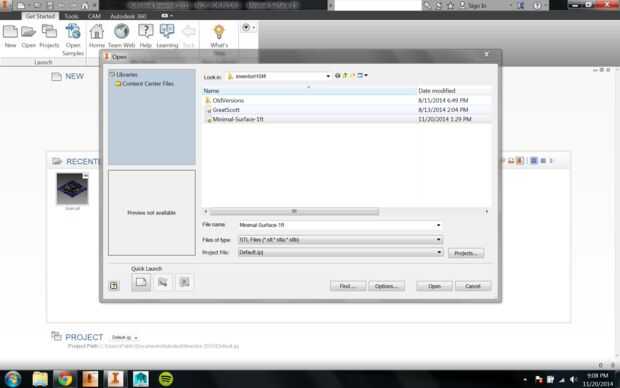

  1. Haga clic en el icono de Inventor (esquina superior izquierda) y luego seleccionar abre. Cambiar el tipo de archivo a cualquier archivo.
  2. Desplácese hasta la mínima-superficie-1ft.stl y abrirlo.

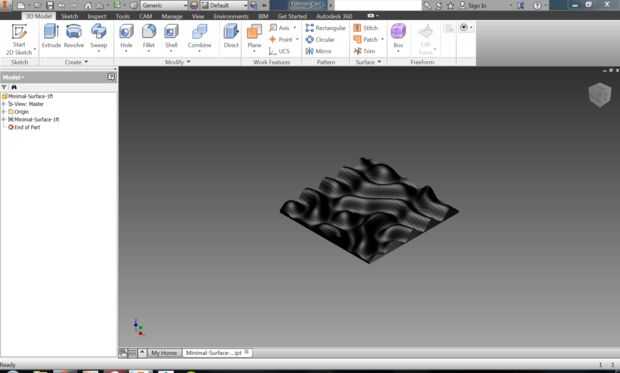

  3. Después de Inventor abre el archivo, verá que su no orientadas correctamente, lo arreglaremos este maullido:
    1. Haga clic en la cara frontal del cubo 3D en la parte superior derecha
    2. Haga clic en el borde inferior del cubo 3D
    3. Haga clic en la esquina inferior derecha del cubo 3D

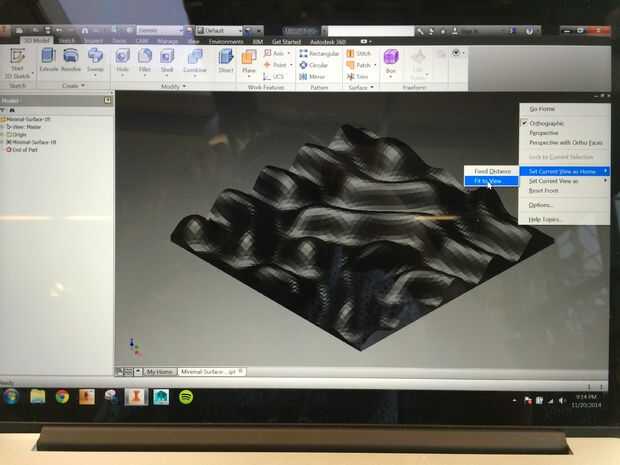

    4. Haga clic en el icono Inicio y fijar la vista actual como inicio para ver

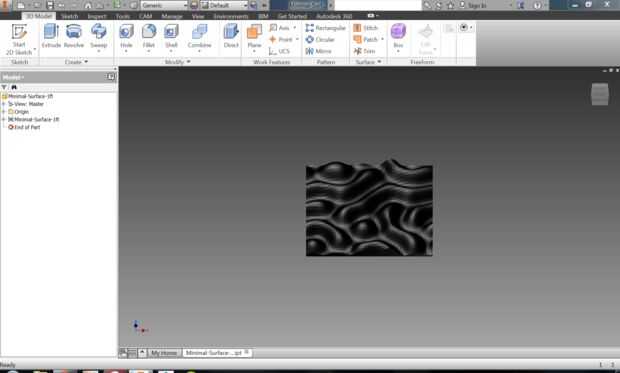

    5. Si todo ha ido según el plan, usted debe ver el modelo acostado en la orientación mostrada en la foto Quinta.

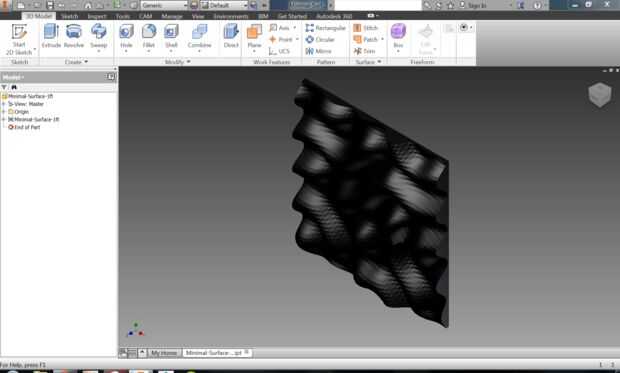

  4. Ahora haga clic derecho en el modelo y haga clic en convertir a la función Base. Esta característica sólo estará allí si tienes malla Enabler instalado.

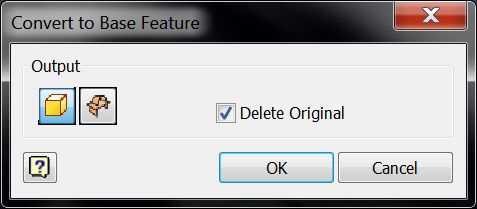

  5. Inventor le presentará una ventana titulada: "Convierte a función de Base", asegúrese de haber seleccionado la opción para sólido / superficie (icono de la izquierda) en lugar de compuesto.

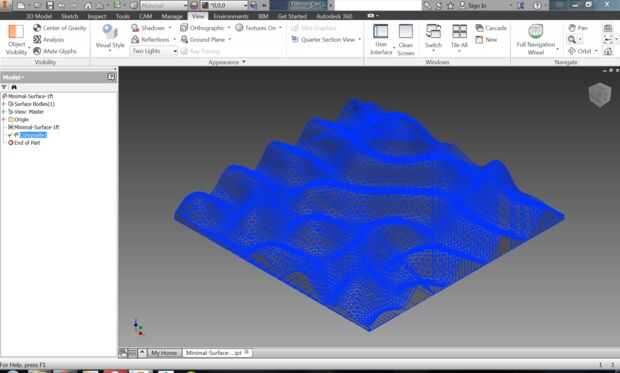

  6. Ahora debería tener una superficie sólida que se puede utilizar en HSM!
