Paso 1: El reloj circuito de potencia
220v a 9v AC paso transformador se utiliza para obtener una fuente de carga de red 220 v AC. Este AC secundario 9V va a la entrada de la sección de rectificador de puente como se muestra en el diagrama del circuito que da vuelta en alrededor de 12v DC y alisa con un condensador de acoplamiento. Esta entrada de 12v DC opera el relé, y este 12v también va al pin normalmente abierto del relé. El contacto normalmente cerrado del relé se alimenta con 12 v entrada de los 12v, el panel solar 7W con un diodo en serie para prevenir el flujo de corriente en caso de bypass. Así en el caso de red falta de la fuente o si no desea cargar de la red, el panel solar alimenta el circuito de carga y al aplicar la corriente 220v AC, cambiará a red operado 12v DC para el circuito de carga a través del relé.

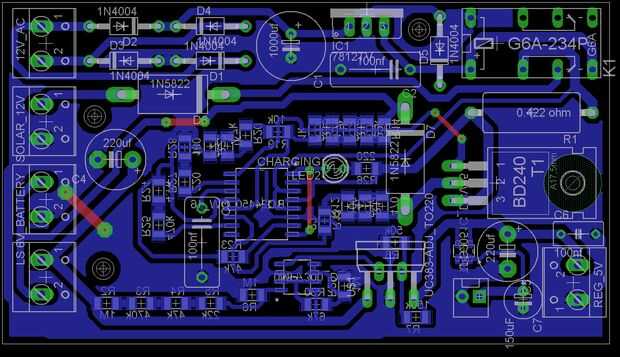

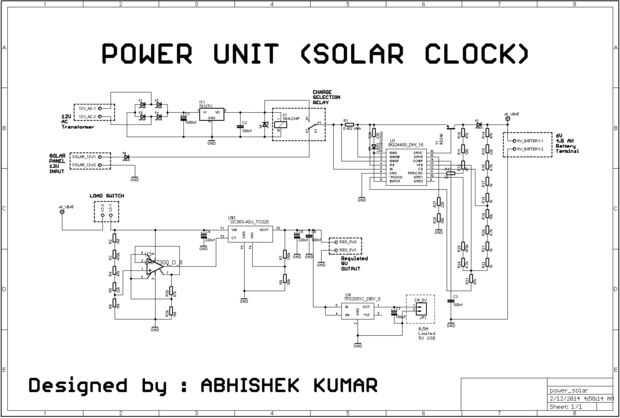

A continuación hemos diseñado el circuito de carga de diseño de referencia de TI para el BQ24450 plomo ácido carga IC que se encarga de cargar la batería y prevenir más de carga. Hemos creado la carga actual a sobre 300-400 mA que es suficiente y bueno para la aplicación.
A continuación tenemos un sencillo comparador de la TI LMP7300 que verifica la batería no se vaya por debajo de v 5.35 y así si es así, cortes la carga por delante y así evita la mayor descarga de la batería.
Hemos utilizado un LDO ajustable de TI la UC383 que está aquí para producir + 5v usando las resistencias de programación en regeneración. El pin de CT es baja activa desactivar el pin para el LDO que se alimenta con la salida del comparador de LMP7300. Así si el voltaje de la batería llega por debajo de v 5.35, el comparador se salida ts baja y deshabilita el LDO.
Más TPS2051C de TI es el interruptor de carga 500mA utilizado aquí para limitar corrientes de 500mA de carga USB, sino opcional aquí.
