Clase KCTC - de Rilley - un equipo de construcción (11 / 14 paso)

Paso 11: caso

1. Retire la tarjeta gráfica y las conexiones del suministro de poder (ATX & VGA) de la placa base.
2. Definir el caso en su lado, el espacio donde debe instalarse la placa base esté hacia arriba.
3. Eliminar las bolsas de varios tornillos incluidos con el caso y ordenar vía el manual que vino con el caso.

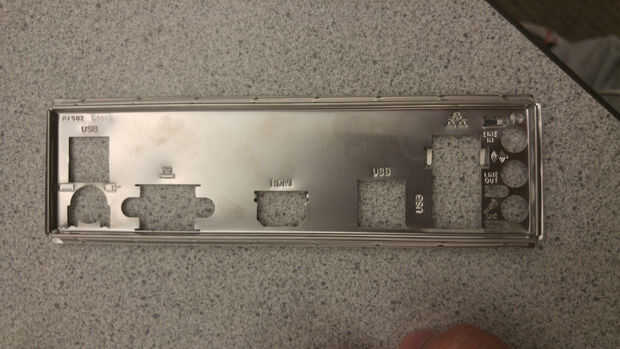

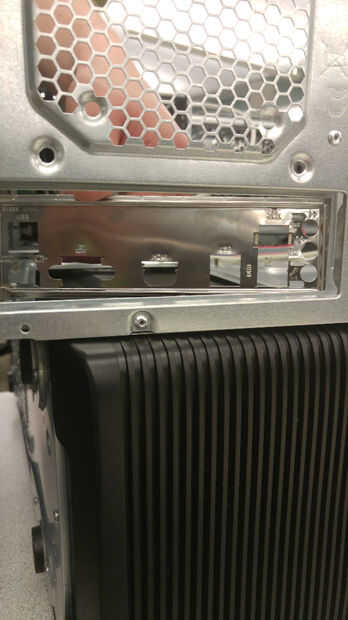

4. (2 º y 3 º foto) Instale la pletina de E/S incluida con la motherboard en la parte posterior del caso, orientando para coincidir con la imagen. Presione firmemente sobre las cuatro esquinas hasta que aparecen en su lugar. Proceder a presionar a los lados de la pletina de E/S hasta que esté instalado.

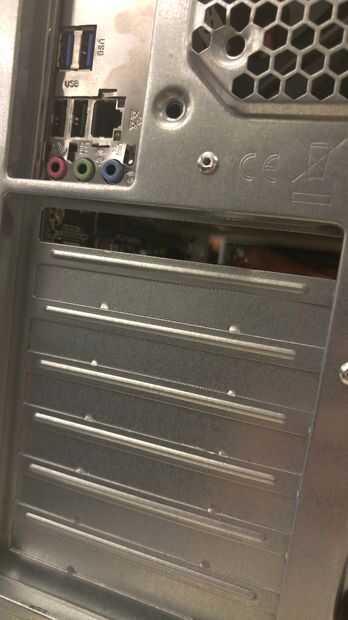

5. (imagen 4) Retire el protector de la ranura de expansión superior en el caso de doblarla hacia fuera, y entonces.

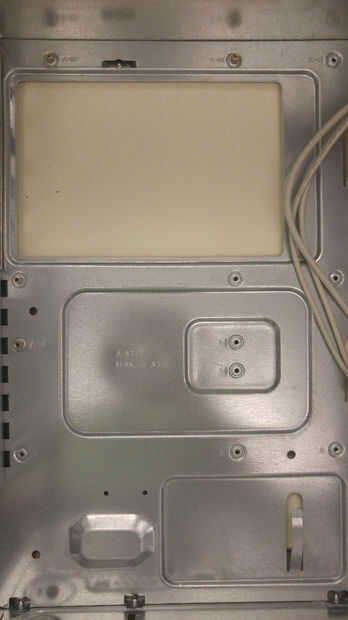

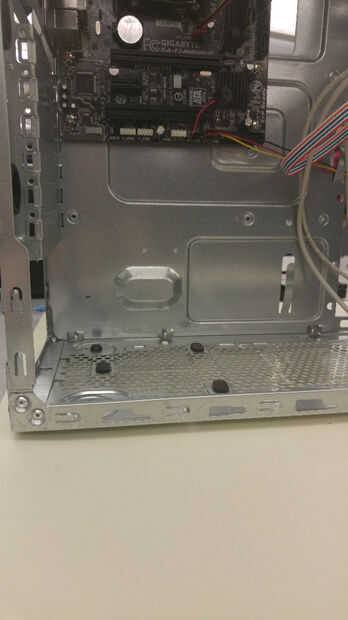

6. (imagen 5 y 6) Localizar los agujeros para los soportes de la placa base y alineados con los orificios de soporte encontrados dentro de la caja. Instale los separadores en los agujeros designados en el cuadro.

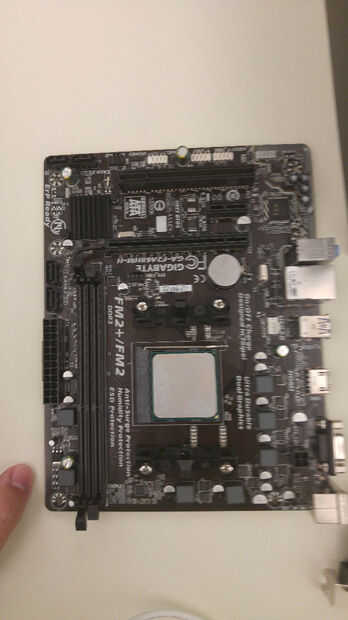

7. Fijar la placa base dentro de la caja, alineando los orificios de la motherboard con los soportes que acaba de instalar. Asegúrese de que los puertos de la entrada-salida se alinean el la pletina de E/S.
8. Tornillo de la placa base en atornillar sin apretar todos los tornillos y luego apretar poco a poco cada uno.

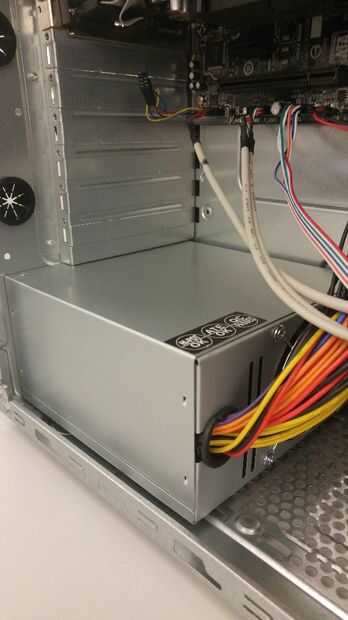

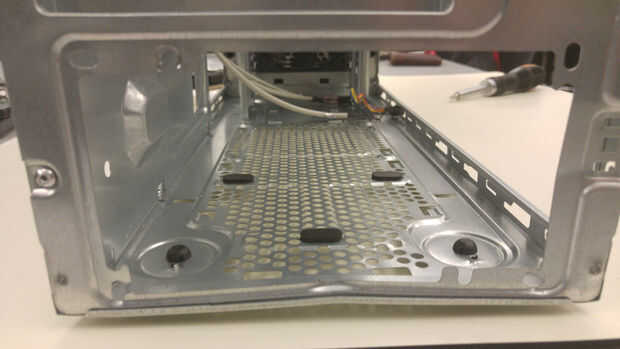

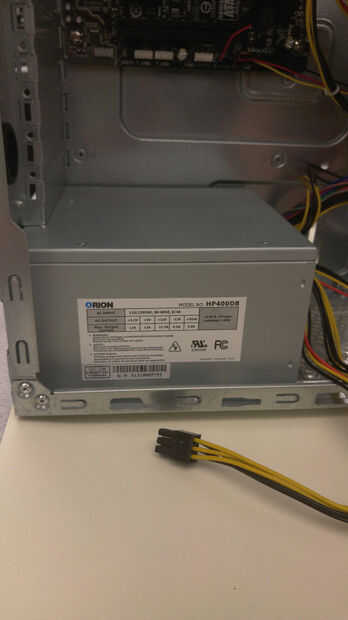

9. (cuadro 7-10) Instale la fuente de alimentación en la parte inferior de la caja con los cables mirando hacia en el caso, mientras que el puerto para el cable de alimentación y frente a la parte posterior de la caja.
10. Vuelva a conectar todas las conexiones en la placa base que extrajo en el paso 1, como el poder ATX & VGA. Si no llega el cable VGA, use un extensor.

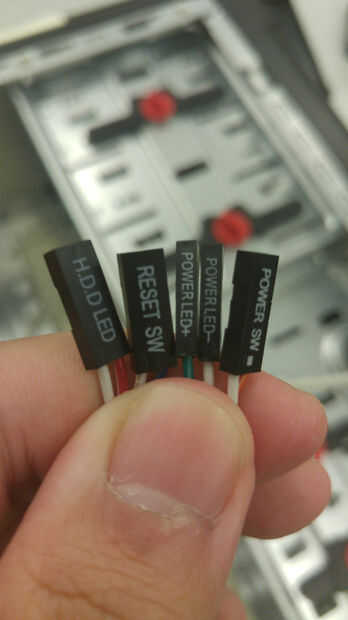

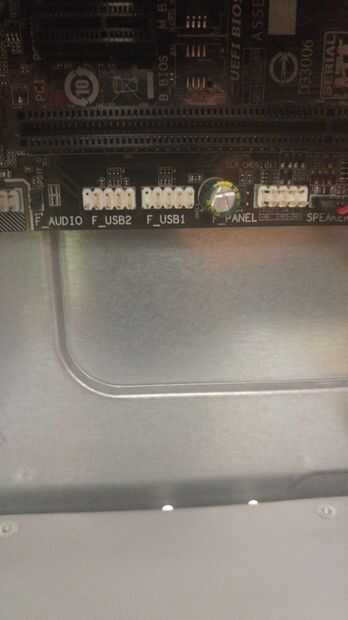

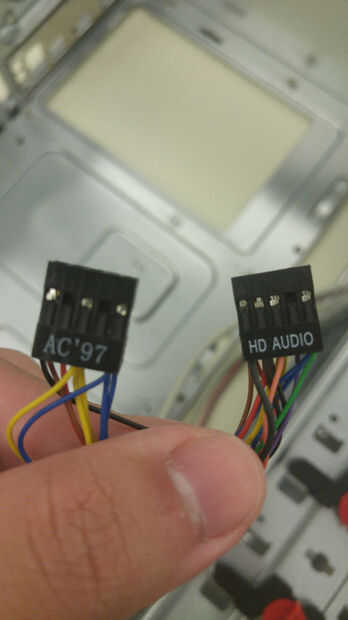

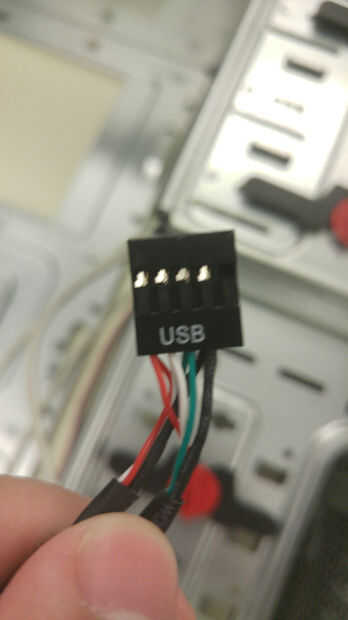

11. (cuadro 11-15) Instalar las cabeceras para el panel frontal. Asegúrese de que las cabeceras individuales, tales como el PWR y cabeceras de RES, se insertan en sus pernos de derecha, según el gráfico en el cuadro 11.
12. Instalar la tarjeta gráfica en la motherboard otra vez.
13. (cuadro 1) (Solo hacer este paso si tiene una unidad óptica) En la parte frontal de la caja, hay expansión ranuras bahías. Retire la tapa para arriba y vuelva a instalar el frente de la caja en el marco del caso.
14. Hacer un prueba de arranque. Conecte a un monitor de la tarjeta gráfica y encienda la fuente de alimentación. Arrancar mediante el interruptor de encendido en el caso y ver si puede arrancar con éxito. Si no, volver atrás y revisar su estructura.
15. Desconecte el cable del monitor y poder para la alimentación y los apaga.
