Circunvolución - mecanismos de madera

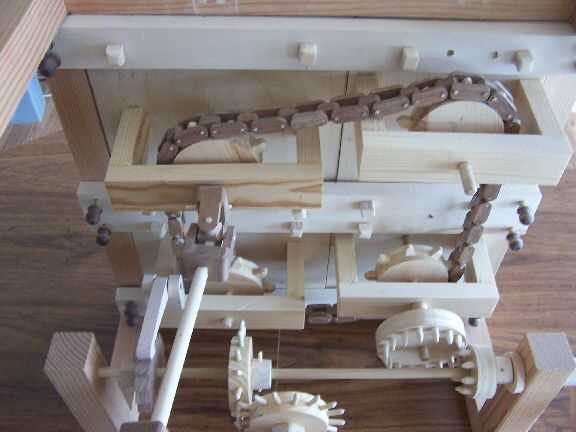

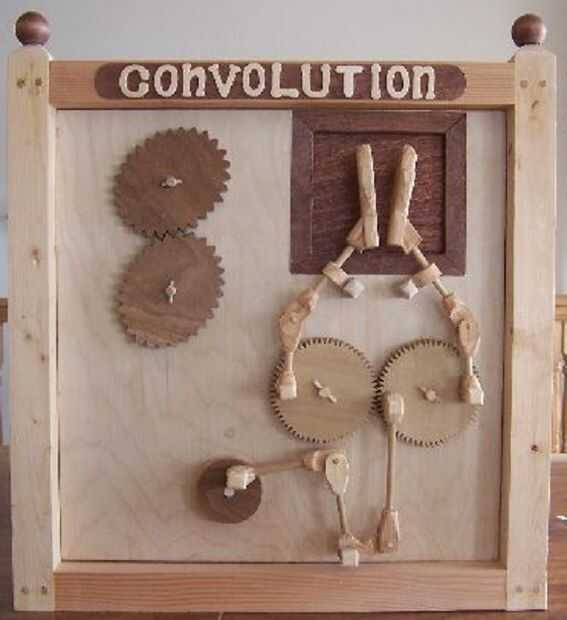

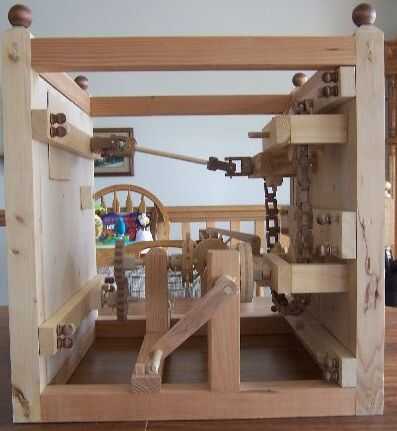

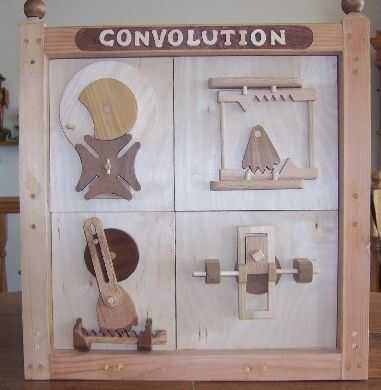

este es un proyecto que demuestra una variedad de mecanismos y vínculos de trabajo de madera. El proyecto consiste en todos los módulos extraíbles y no tiene ningún tipo de metal en la construcción. El "frente" consta de cuatro mecanismos atados junto con una madera eslabón de la cadena. El estante y el piñón en la esquina inferior izquierda recibe el poder de un cigüeñal de madera a través de una serie de engranajes con una reducción de 2:1. Los engranajes de ellipitcal en la parte trasera reciban energía de un eje de madera conectado a uno de los cuatro mecanismos en la parte delantera. Las Palmas de manos en la parte trasera reciben apagado el cigüeñal principal a través de un conjunto estándar de 1:1 estándar de engranajes. Porque uno de los mecanismos en la parte delantera no puede tolerar la operación inversa, un engranaje de trinquete con trinquete se utiliza para prevenir la rotación inversa y también añadir un efecto de sonido inusual. Un video puede verse aquí:
http://www.youtube.com/watch?v=fgbUV7xv_sk
Etiquetas: Autómatas de madera, Carpintería de madera carpintería mecanismos
