Paso 6: Los sospechosos de siempre
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Para que el Joule Thief que funciona bien, es importante elegir el transistor derecho; tiene que manejar corrientes relativamente elevadas y encender rápidamente cambios de señal muy pequeña. También tendrá que trabajar con bajas tensiones a frecuencias más allá del espectro de audio. Si nos fijamos en las hojas de datos de los transistores, las piezas clave de información será I
c o máxima corriente de colector, H
FE (el factor señal Ganancia o amplificación), V
ce (la caída de voltaje de Collector-Emitter) y f
t (frecuencia). Los candidatos deben tener un bajo, baja V
ce (menos de 0, 2V) y alto
c, H
FE y f
t.

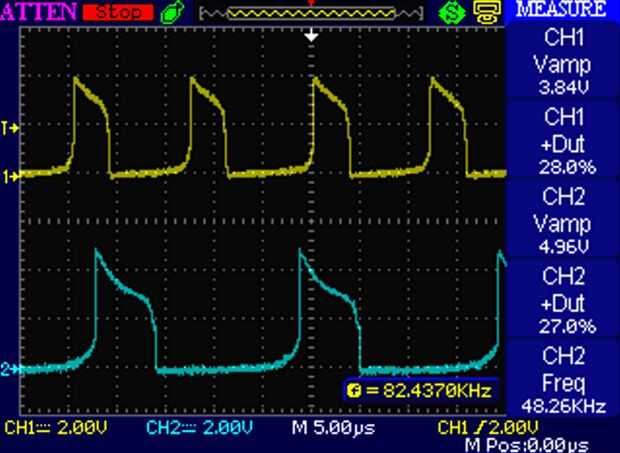

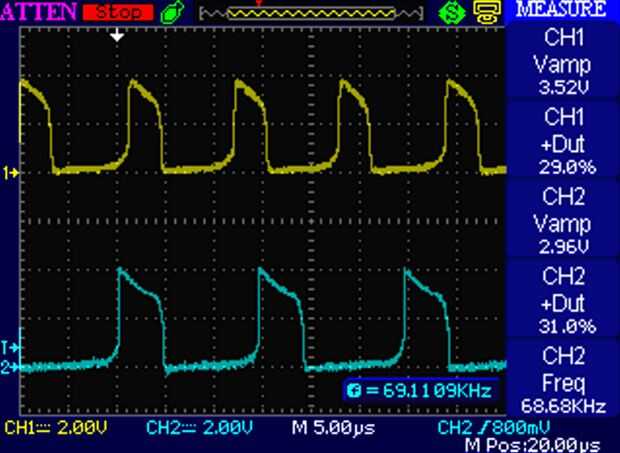

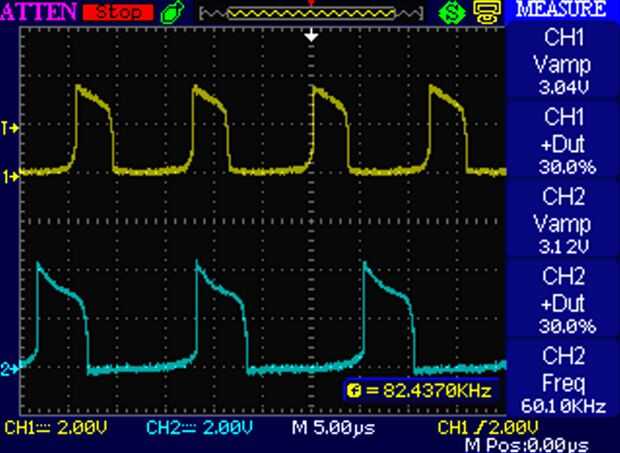

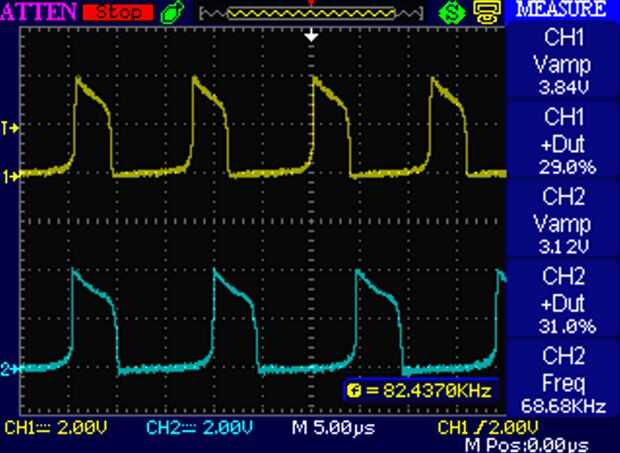

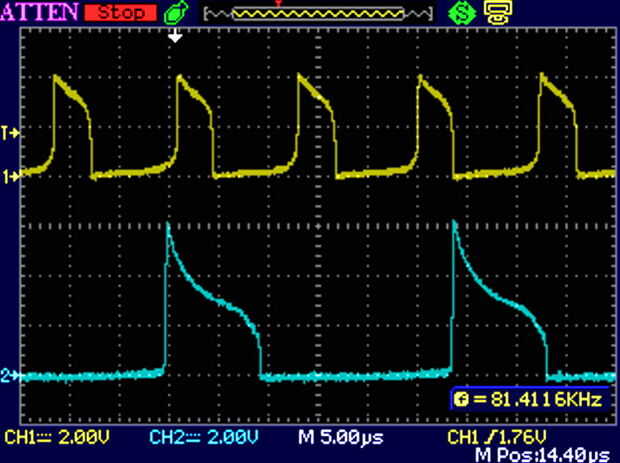

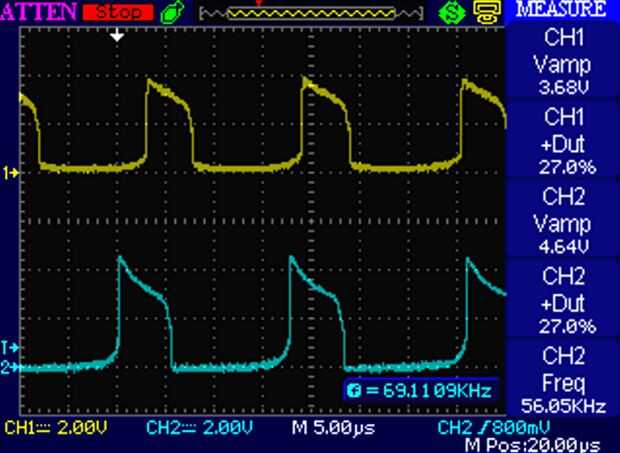

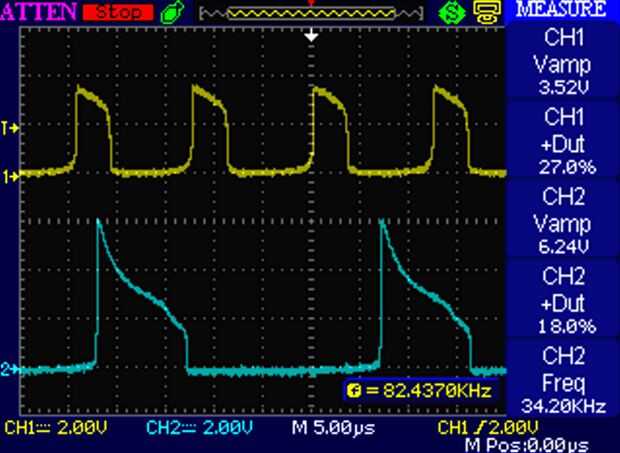

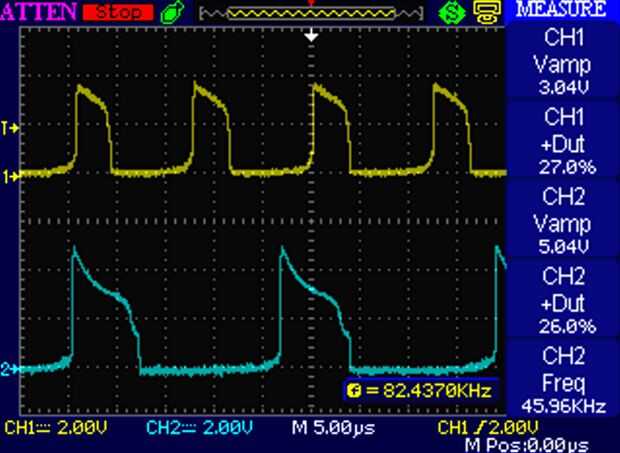

La tabla siguiente muestra algunas de las marcas populares con gráficos para ellos a continuación. Los valores de 2N3904 se muestran siempre en Ch1, en amarillo:
2N3904 QS = 3.14
MPS2222 QS = 3.32
2N4401 QS = 3,38
BC337-25 QS = 3.73
BC337-40 QS = 4.02
MPS651 QS = 4.12
Doble 2222 QS = 4.20
2SC2500 QS = 5.00
2SD965 QS = 5.17

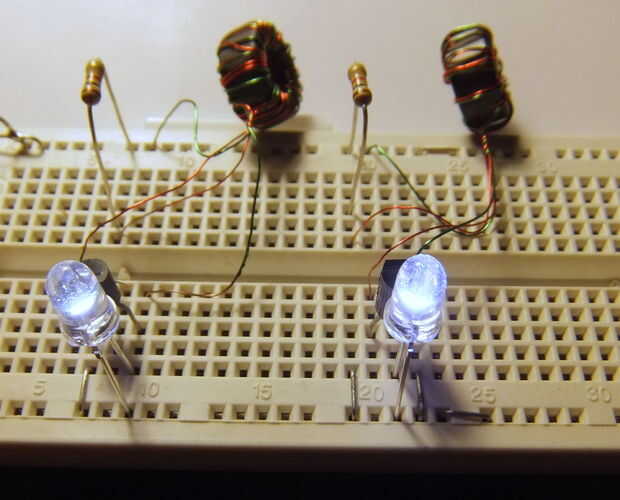

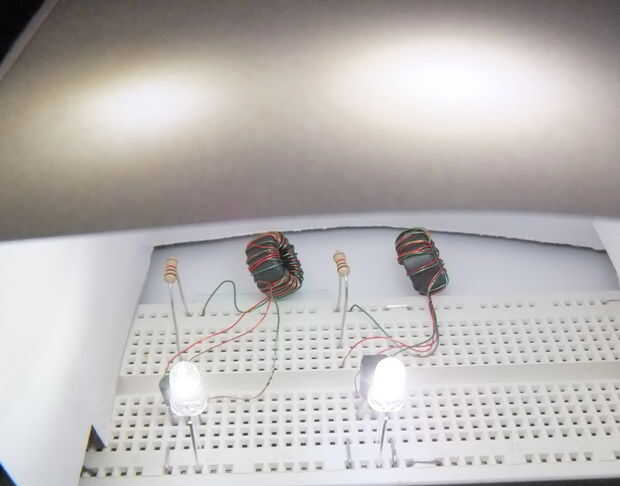

Según estos resultados, salida de 2SD965 debería ser ampliamente superior para el 2N3904 y la imagen siguiente muestra esto. Es aún más evidente si ponemos una hoja de papel encima de las luces, como se muestra en la segunda imagen.
