Paso 2: pruebas

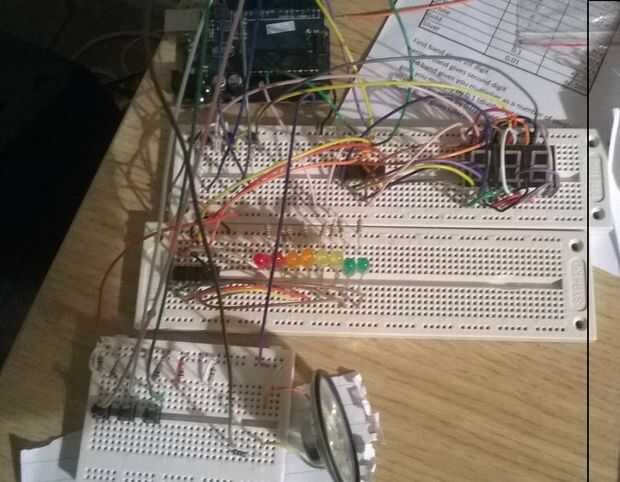

Mi primer paso en la construcción de este era usando varios breadboards y construcción de lo que requiere.
Empecé con los registros de cambio y consiguió ésos trabajo como los son vinculados para que utilizo solo 3 pines del Arduino Uno. Uno controla los displays de 7 segmentos usando multiplexación con los transistores de NPN, esto permite el cambio rápido entre el 3 segmento engañando tus ojos en los 3 están en el pensamiento. El otro controla los LEDs con un cambio sencillo.
Una vez que tuve estos entendido luego incorporé los botones que hacer 3 funciones:-
- Cambiar el sonido (2 tonos de aviso, 1 pitido, apagado, encendido)
- Acceder a configuración de la tasa de
- Start/Stop tiempo de ejecución
Una vez que ha entrado en configuración su acción cambia a:-
- valor del incremento por uno
- disminuir el valor de uno
- mover al siguiente dígito
Hay un valor máximo de 2990 que he puesto que la unidad funcionará, como si más rápido va a ser bastante difícil de seguir. Un valor más bajo que estoy pensando en escribir es una mejora planificada que espero hacerlo pronto.
Finalmente añade un zumbador/altavoz a la configuración y consiguió el sonido corriente y capaz de apagarlo.
