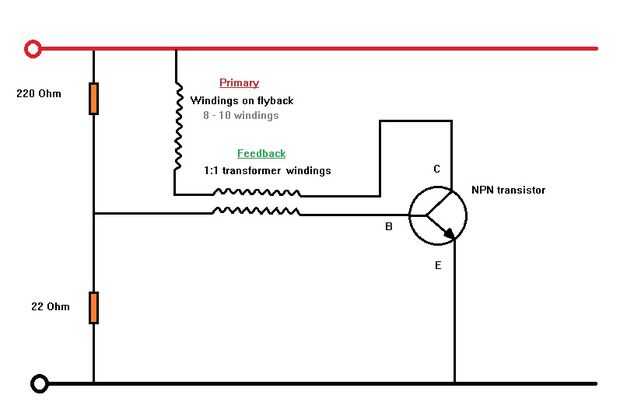

Paso 1: Scematic del conductor
Después probé el flyback driver con los devanados primario y retroalimentación sobre núcleo de ferrita de flyback, pensé: * por qué no probar t o usar un pequeño transformador con bobinados a oscilar el proceso mismo y así descubrí que me gustaría probar, y tengo 10 - 15 kV más del transformador flyback haciendo esto, así que pensé que haría un instructable.
Creo que la imagen es algo borrosa causa del tamaño, por lo que il señalar las materias importantes aquí:
* El transistor debe tener un disipador de calor.
* Antes de poner en de 12 voltios, prueba el circuito con 3-6 voltios y hacer shure que el transistor no se sobrecalienta
(Actualmente realizar el circuito con 15 V, 400 mA y todavía no podemos sentir signos de calor en el transistor)
obtener alrededor de 50 Kv de esto.
Si tienes alguna duda, pregunte.
