Circuito edificio 101 (6 / 7 paso)

Paso 6: soldadura

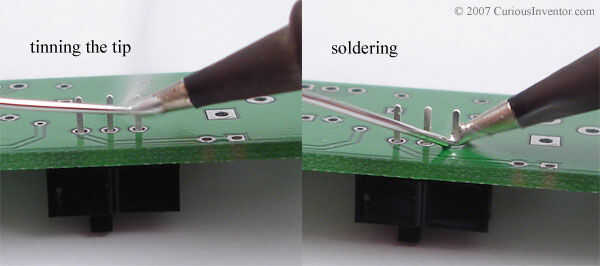

Probablemente has escuchado que el estaño debe fundido en las partes y no la punta. El problema es que una punta seca no transferirá calor muy bien. Necesita haber un poco de soldadura, llamado un puente de calor entre la punta y partes. Para ello, derretir un poco de soldadura en la punta antes de soldar ("estañar" la punta) o añadiendo algunas de la soldadura en la unión entre la punta y trabajar. Luego derrita la soldadura en lo contrario. Debe estirar hacia la punta y el calor. Un video está disponible con muchos más detalles.

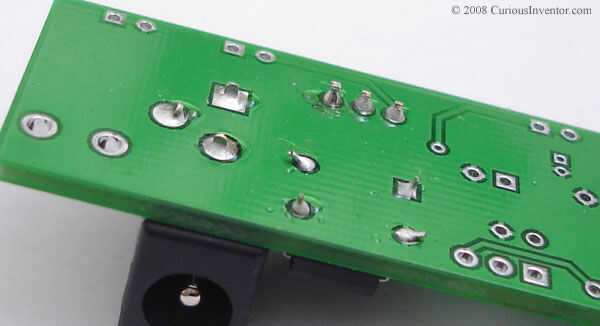

Generalmente la gente dice que las articulaciones deben salir vea brillosa, pero esto sólo es cierto para la soldadura con plomo. Juntas de plomo tendrá un acabado más opaco, pero siendo perfectamente bien juntas. Con ambos tipos, la soldadura debe aferrarse a humedecer las superficies y no simplemente sentarse encima de ellos. Deberían formar una rampa suave y plumas hacia fuera a través de la almohadilla. El enlace anterior también tiene algunas galerías de buenas y malas juntas.

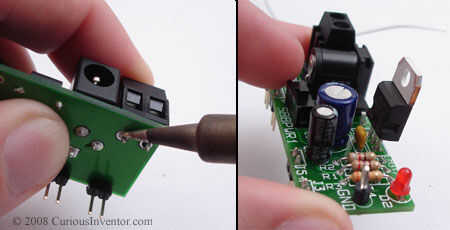

Es una buena idea para comprobar la parte correcta alineación después de uno de los pines de soldadura. Fácilmente se pueden hacer ajustes en este punto por recalentamiento uno de los pines, pero una vez que han sido soldar pernos múltiples, la parte deba retirarse completamente para ajustarlo.
