Paso 3: trabajando
Cuando la luz se permite caer en la thephotodiode, resistencia de las disminuciones de fotodiodo y por lo tanto el potencial en la clavija inversora (pin 2), que es igual al potencial en el fotodiodo, es baja. Cuando la luz no se permite caer sobre el fotodiodo, resistencia de los aumentos de fotodiodo y por lo tanto el potencial en la clavija inversora (pin 2), que es igual al potencial en el fotodiodo, es alta.
La resistencia de la resistencia variable se ajusta de tal manera que el potencial a la no inversión de pin (pin 3) se encuentra a medio camino de los dos valores posibles en la clavija inversora (pin 2).

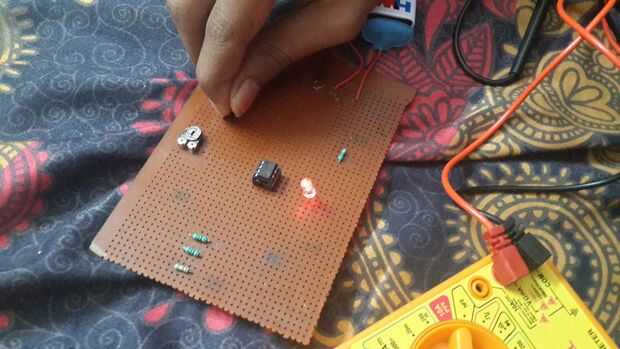

Cuando la luz incide sobre el fotodiodo, el potencial a la inversión de pin (pin 2) cae por debajo del potencial a la no inversión de pin (pin 3). El comparador compara dos voltajes y dado que el voltaje en el pin no invertir (pin 3) es mayor que el voltaje en el pin inversora (pin 2), el comparador devuelve una tensión de saturación positiva, + Vsat. Ahora, puesto que el pin de salida conduce a una tensión de saturación positiva, + Vsat, extrae una muy pequeña cantidad de corriente la batería y por lo tanto el led se ilumina débilmente.

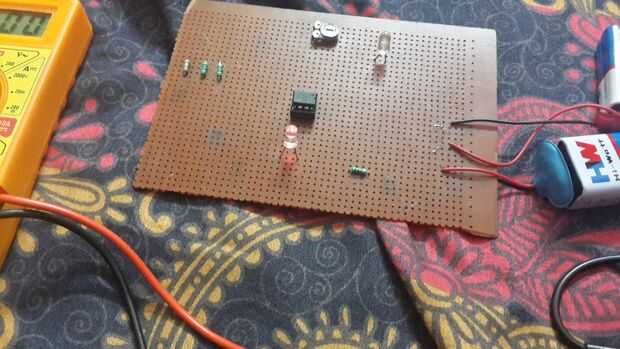

Cuando la luz no se permite caer sobre el fotodiodo, el potencial a la inversión de pin (pin 2) se levanta sobre el potencial a la no inversión de pin (pin 3). El comparador compara dos voltajes y dado que el voltaje en el pin no invertir (pin 3) es menor que el voltaje en el pin inversora (pin 2), el comparador devuelve un voltaje de saturación negativa, del - Vsat. Ahora, puesto que el pin de salida conduce a una tensión de saturación negativa, - Vsat, dibuja una cantidad comparativamente más de corriente de la batería y, por tanto, el led brilla intensamente brillantemente.
