Circuito de respuesta de sonido

una manera fácil de hacer los circuitos de sonido sensible.

Usted puede hacer fácilmente cualquier circuito que se está trabajando en la respuesta de sonido. Mostrará cómo hacerlo con un micrófono electret.  Algunas personas optan por usar una entrada de 1/8"(auriculares) pero prefiero un micrófono para que todo el sistema es autónomo y no requiere pasar los cables también se.  Se puede ajustar a sus necesidades.

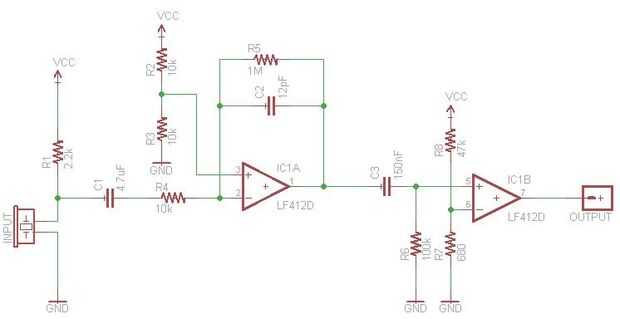

El esquema es bastante sencillo.  El micrófono electret dentro es esencialmente un capacitor variable y un FET.  Utilizamos un circuito de bias DC FET.  A continuación, como ondas acústicas se envían a través del micrófono, vibrar las "hojas" de material capacitivo.  Esto crea la parte "variable" del condensador.  La salida del micrófono será esencialmente un voltaje de CA varía con el tiempo.

Puedes ver en la segunda imagen de wikipedia cómo aparece el micrófono y un circuito, el circuito estándar de polarización del FET.

La salida del micrófono es muy pequeña en cuanto a la alimentación del circuito, así que enviamos a la salida del micrófono a través de un amplificador operacional para aumentar la señal a un voltaje de pico a pico que podemos utilizar.  También utilizamos ese circuito de amplificador operacional como un filtro para bloquear el desplazamiento de DC desde el circuito de "bias".

Luego le enviaremos la salida de un comparador.  A veces te concedo un potenciómetro a la otra terminal del comparador de modo que puedo ajustar la "sensibilidad" de la reacción de sonido.

Luego tienes la salida del comparador.  Generalmente mi aplicación llama a para conectar un LED a esta salida, que puede sólo enviarse a través de un 1k resistencia de Ohm.  Pero desde aquí puede enviar la salida a nada tus deseos de corazón.

Así como el micrófono recoge el sonido, se envía a través de la etapa de filtro amplificador y luego a nuestro comparador.  El potenciómetro nos permite ajustar si queremos que el audio sea fuerte antes de comience a parpadear el LED, o si queremos responder a ruidos incluso más silenciosos.

Esto puede ser aplicado a un número de diferentes circuitos y mejorado para ser más exactos y más útil, pero aquí es el comienzo básico para hacer cualquier audio circuito sensible.

Constantemente estoy ajustando estos circuitos, y los resultados son definitivamente va a ser diferente, por lo que tendrá que ajustar algunos de los valores y jugar con él hasta su conseguir su funcionamiento perfecto.
