Circuito de LED simple en el Cheap

un corto video de Resumen:

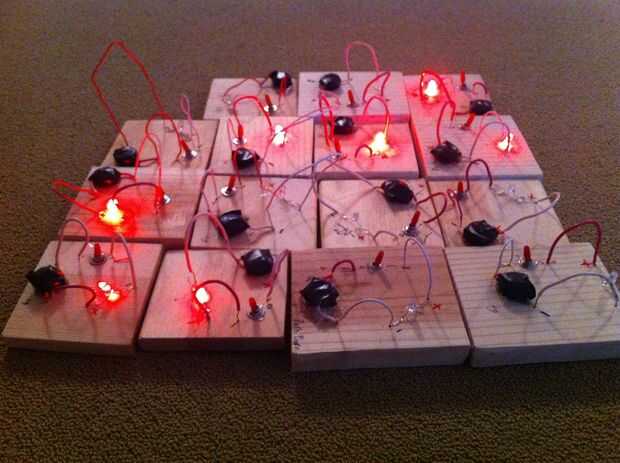

Necesitaba hacer 15 circuitos simples con una luz, batería y un interruptor que puede ser fácilmente montado y desmontado varias veces para una actividad de campamento de Cub Scout. La luz deben ser lo suficientemente brillante para ser visible en la luz solar directa (trabajo fuera). Y deben ser tan barato como sea posible.

Los precios, piezas y fuentes eran más barato que encontré para ordenar suficiente para 16. Pedí 1 extra porque era más barato entonces la necesidad de pedir un reemplazo más adelante si una pieza se perdió o no debido a los gastos de envío. Las baterías son la única cosa que no venía como individuos, pero ordenando significativamente más o menos de estos puede resultar en otra fuente de ser más barato.

16 x RL5-BR2020: brillante estupendo (4000 mcd) 5mm LED rojo intermitente - $ 0,54 ea - $11,85
16 x SPST10: SPST-off interruptor de palanca miniatura - ea $0,60 - $13,60
2 x baterías de tamaño CR2032 de litio 3V (paquete de 25) - $3,95 ea - $7,41
10ft 18 de cobre sólido calibre cable del timbre de la puerta (dos cables) - $0,23 ft - $2,53
Cinta aislante (en mano)
Soldadura (en mano)
Caliente pegamento (en mano)
Madera de desecho (por lado)

Precio total: $35,39 (de envío, impuestos, etc.) o $2,35 (con un conjunto de piezas de repuesto)

Algunas de las fotos estén boca abajo. Aparecen la orientación correcta en mi Mac ya que lee la información de orientación de la cámara sino que no proporciona de ninguna manera conveniente rotar imágenes como Windows 7. Lo siento sobre eso.

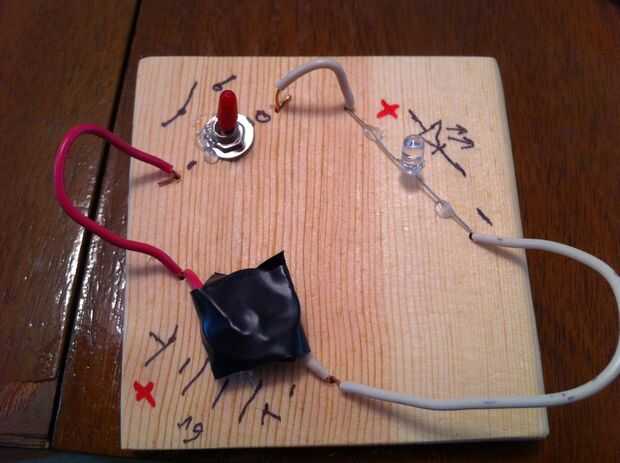

Y aquí es un circuito intermitente:
