Circuito de detección de luz micro (2 / 2 paso)

Paso 2: Realizar el circuito

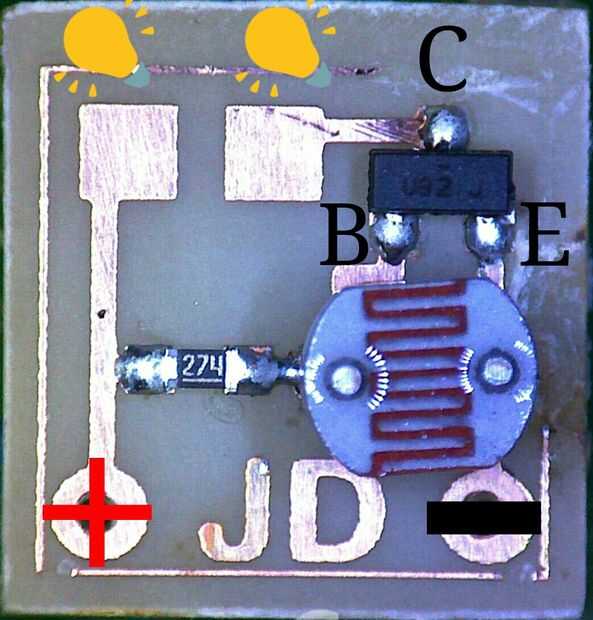

Seguir mi foto para las polaridades y diagrama del circuito.
Perfore agujeros en la placa si no tiene ya para el LDR caber y para las entradas de energía.

El LED puede caber directamente en el circuito si es un componente de montaje superficial.
O puede extender la distancia de LED por que los cables del tablero.

Prueba diferentes baterías y voltajes dependiendo de cuantos LEDs Conecte al circuito, quizás tenga que ajustar un poco su resistencia.
Compruebe cada fichas de componentes para la máxima potencia.

Experimentar con diferentes resistencias, ya que depende de qué LDR tienes, la mejor manera de afinar la sensibilidad es poner una resistencia variable en el circuito primero y convertirlo en consecuencia a los niveles de luz para asegurarse de que el LED comienza a encender como se pone más oscuro.

Cualquier pregunta no dude en preguntar!
¡ Usar este circuito en mi otro Solar Arc Reactor Instructable, échale un vistazo!
