Paso 2: El diseño

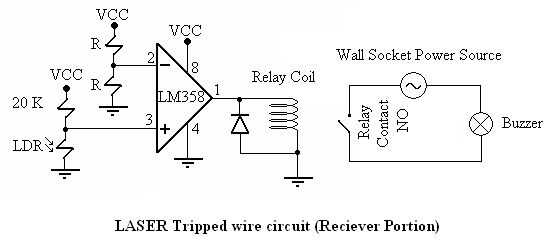

1-cada pierna de la IC es numerada, el número va por series a partir del uno con un círculo tallado junto a él.
2 - Utilice un soldador de baja potencia para no destruir el IC
3 - cada pata del IC lleva el nombre de conexión correcta en el diseño
4 VCC indica el polo positivo de la fuente de DC, el símbolo de tierra (línea horizontal tres decreciente de longitud) indica el polo negativo de la fuente de DC
Contacto del relé utilizado es el contacto normalmente abierto, que actúa como el pulsador utilizado para el timbre de la puerta.
Cuando el rayo láser ilumina el LDR, el contacto es abierto y el trabajo de zumbador y viceversa.
Mejor para conectar el timbre de la puerta y la fuente del zócalo de pared después de que haya terminado con la conexión del circuito IC y probarlo. Para probar el circuito, conectar como antes, una vez yo Conecte la fuente de energía, se debería escuchar el relé dando un sonido de señal que indica cierra el contacto. Cuando usted enciende la LDR con láser debería dar otro sonido de la señal indicando la apertura de contactos de relé.
