Cicadaboom - 8 paso secuenciador y un sintetizador simple (2 / 3 paso)

Paso 2: El circuito

notas:

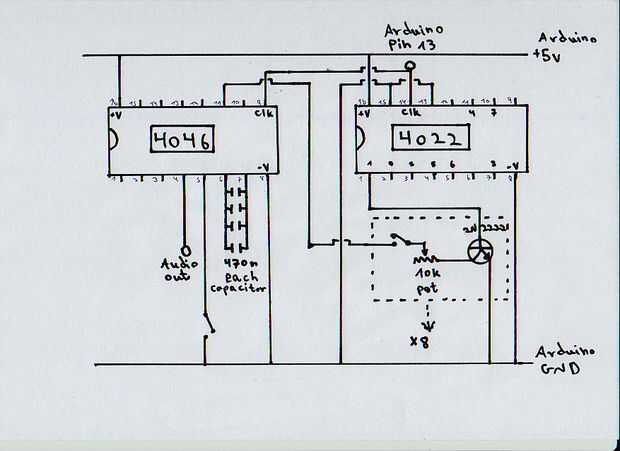

-Observe el bloque de 2N2222, 10 k pot e interruptor. Debe hacer 8 tales bloques para cada salida 4022.
-Los condensadores (junto con las macetas) determina el rango de frecuencia para el sintetizador. Yo elegí 4X470n para las bajas frecuencias y si quiero jugar con el tono general solo quitar o añadir condensadores de la placa así que de todos modos puedes poner interruptores entre los condensadores.
