Paso 3: Conectar los sensores al microcontrolador

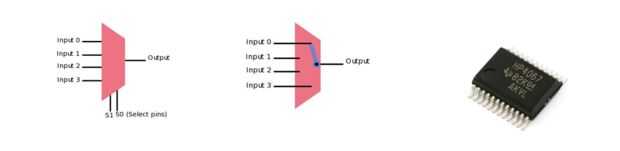

Ahora que los sensores estén ajustados a 0 o 1, puede conectar al controlador principal. Sin embargo, microcontroladores en general no pueden manejar esta enorme cantidad de sensores (64). Por lo tanto, se requiere un circuito de decodificación. Un multiplexor es utilizado para hacer la descodificación. Un multiplexor (MUX) es un chip que actúa como interruptor, donde se conecta varias salidas a una sola entrada y cambia entre ellos.

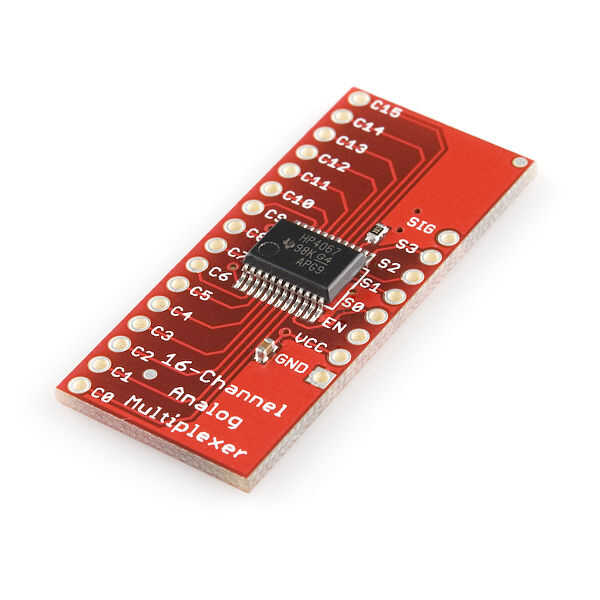

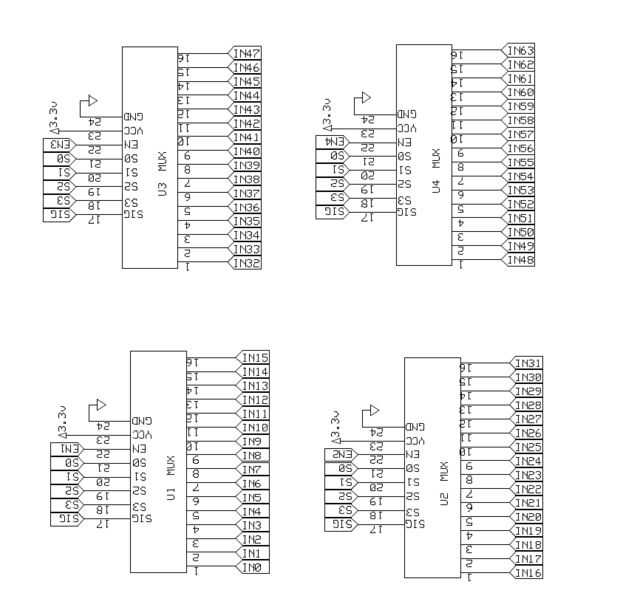

En el diseño, se utilizan 4 multiplexores con 16 canales cada uno (que es un total de 64). Entonces una sola salida además de las clavijas de "seleccionar" se conectarán al controlador, ocupando un total de 9 pines de I/O

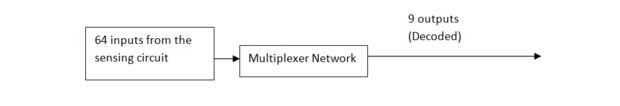

El circuito de decodificación toma el 64 de entrada del circuito de detección y decodifica a 9 salidas, que serán alimentados a la siguiente parte del diseño, el controlador principal.
