Charlieplexing con la frambuesa Pi (2 / 9 paso)

Paso 2: Cableado hasta los primeros tres pares

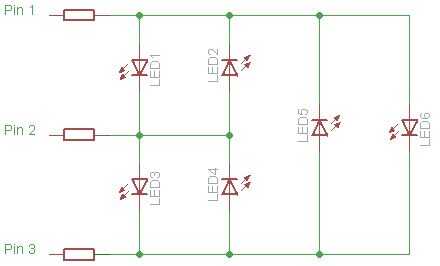

es un esquema muy bueno de 3 pares de LEDs Charlieplexed sobre 3 plomos.

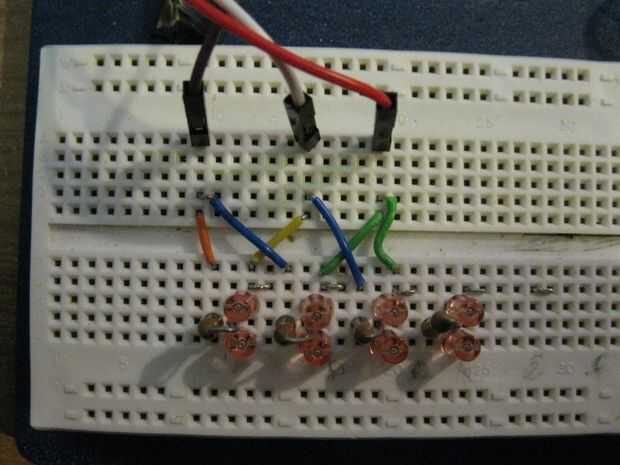

Mi cableado era muy básico aquí, y usé cables cortos para mantener algo limpio.  He intentado etiquetar la foto con todos los cables, pero era un poco demasiado y no aclarar las cosas.  Así que aquí está el cableado por color:

Naranja: Llevar 1 par 1
Amarillo: Par 1 para plomo 2

Azul izquierdo: Plomo de 1 par 2
Recta verde: Par 2 para conducir 3

Azul derecha: Llevar 2 par 3
Ondulación verde: Par 3 a plomo 3

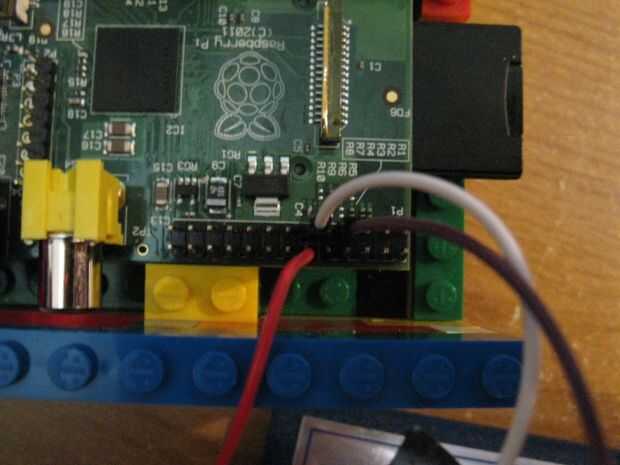

Entonces conecté los cables a los pines GPIO en mi frambuesa Pi.  Sólo elegí empezar en Pin 1 y trabajar mi camino hacia abajo, tomando los tres primeros pines GPIO.  Ninguna otra rima o razón de ella.  Este instructable tiene un bonito diagrama del orden de los pines GPIO y lo que cada uno se utiliza para.
