Paso 5: coser en sus intermitentes LEDs

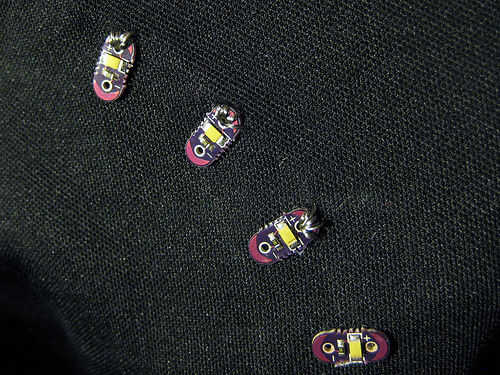

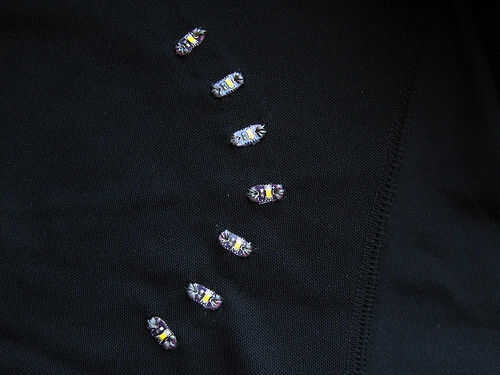

Coser en las señales izquierdas y derecha.

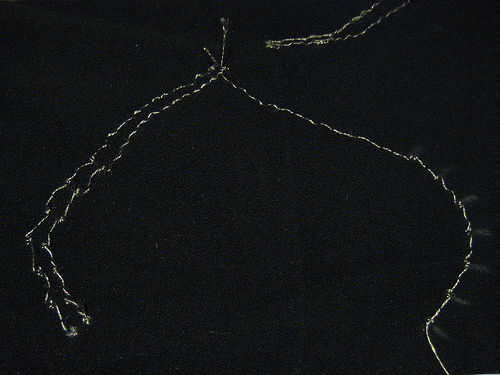

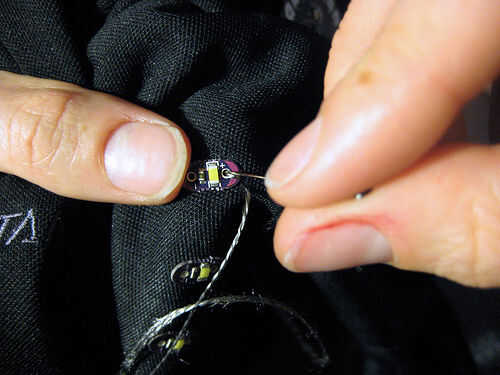

Utilizando las mismas técnicas usadas para coser el LilyPad, la fuente de alimentación Conecte todos el + pétalos de las luces de la direccional izquierda junto y un pétalo en el LilyPad (pétalo 9 para mí) y todos los + pétalos para la señal derecha Junta y otro pétalo de LilyPad (11 para mí). Coloque todos los de los - pétalos de las luces juntos y luego a cualquiera - pétalo en el LilyPad u otro pétalo de LilyPad (pétalo 10 para mí). Consulte mis bocetos de diseño si nada de esto es confuso.
No olvide sellar cada uno de sus nudos con pegamento para tela para desenredar. Evite cortocircuitos; no dejes rastro cosido un toque a otro. En este caso, la - rastros para los LEDs están conectados, pero desea asegurarse de que el + traza para las señales izquierdas y derecha no toquen el - rastro o entre sí.
Prueba sus señales de vuelta.
Cargar un programa en su LilyPad que parpadea cada señal de giro para asegurarse de que todo su costura es correcta.
Tenga en cuenta, si no sabes cómo programar el LilyPad, trabajo a través de algunos de estos tutoriales introductorios antes de proceder.
Aquí está mi programa de prueba:
int ledPin = 13; el LED en el LilyPad
int leftSignal = 9; mi direccional izquierda se une a pétalo 9
int rightSignal = 11; mi señal de la vuelta derecha se une a pétalo 11
int signalLow = 10; -lados de mis señales se unen a pétalo 10
void setup()
{
pinMode (ledPin, salida); establece el ledPin que una salida
pinMode (leftSignal, salida); establece el pétalo leftSignal ser una salida
pinMode (rightSignal, salida); establece el pétalo rightSignal ser una salida
pinMode (signalLow, salida); establece el pétalo signalLow ser una salida
digitalWrite (signalLow, bajo); el pétalo signalLOW se establece en baja (-)
}
void loop() / / ejecuta una y otra vez
{
Delay(1000); espere 1 segundo
digitalWrite (leftSignal, bajo); desactivar la señal izquierda
Delay(1000); espere 1 segundo
digitalWrite (rightSignal, HIGH); Gire a la derecha señal en
Delay(1000); espere 1 segundo
digitalWrite (rightSignal, bajo); desactivar la señal derecha
Delay(1000); espere 1 segundo
}
Si tu diseño es el mismo que el mío, puede copiar y pegar este programa en su ventana de Arduino.
Si las señales de dirección no funciona, utilice el multímetro (y las instrucciones desde el último paso) a prueba de cortocircuitos o conexiones en mal estado y asegúrese de que su programa coincide con la disposición física.
aislar sus puntos de señal de vuelta
Cubre tus huellas con pintura de tela hinchada. Recuerde, usted no quiere cubrir rastros hasta que estés seguro de que todo funciona! Usar buen juicio cuando cubrir rastros.
