Paso 2: diseño
Plan de la disposición eléctrica y estética de la pieza.

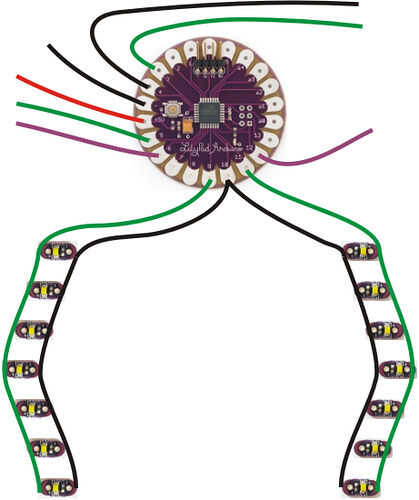

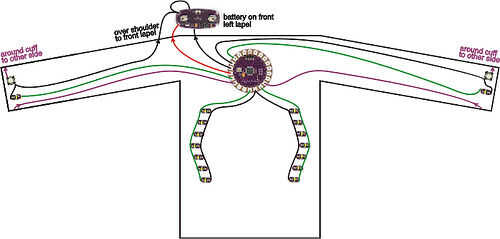

Decidir donde cada componente va a ir y averiguar cómo usted cose les junto con cruces de hilo como pocos como sea posible. Hacer un bosquejo de su diseño que puede referirse a la que trabaja. Las fotos de abajo muestran los bocetos de mi chaqueta. Costura para alimentación (+) se muestra en rojo, tierra (-) en color negro, LEDs en verde y cambiar entradas en púrpura.
Nota importante sobre la fuente de alimentación
Como diseña, planea mantener su fuente de alimentación y placa LilyPad cerca uno del otro. Si son demasiado lejos aparte, es probable tener problemas con su LilyPad cambio o simplemente no funciona en absoluto.
¿Por qué? Hilo conductor tiene una resistencia no trivial. (El hilo de plata-revestida 4 capas de SparkFun que viene con el kit LilyPad tiene aproximadamente 14 ohms/pie). Dependiendo de qué módulos está utilizando en su construcción, su LilyPad puede dibujar hasta 50 miliamperios (mA) de corriente, o amperios.05. Ley de Ohm dice que el voltaje caiga a través de un material conductor, la cantidad de voltaje que se pierde como la electricidad se mueve a través del material, es igual a la resistencia del material conductor veces la cantidad de corriente que fluye a través de él.
Por ejemplo, si su LilyPad es un pie de distancia de la fuente de alimentación, la resistencia total del material conductor que se conecta su LilyPad para el suministro de energía es de unos 28 ohms. (14 ohmios en el hilo conductor que lleva desde el terminal negativo de la fuente de alimentación para el pétalo negativo LilyPad y 14 ohmios en el hilo conductor que une los terminales positivos). Esto significa que podemos esperar una caída de 1,4 voltios (28 ohmios *.05 Amps.) Esto significa que mientras que 5 voltios está saliendo de la fuente de alimentación, el LilyPad sólo tendrá 3,6 voltios (5 voltios - 1.4 voltios). Una vez que el voltaje en el LilyPad cae por debajo de 3,3 voltios, se restablecerá. La resistencia de los rastros de + la alimentación fuente de a + en el LilyPad y - en la alimentación - en el LilyPad debe ser como máximo 10 ohmios. Planificar la distancia.
Si todo esto era confuso, no se preocupe! Sólo mantenga el LilyPad y alimentación cerca uno del otro en su diseño.
Transferir el dibujo a su ropa.
Use tiza o algún otro marcador no permanente para transferir el diseño a la prenda. Si lo desea, utilice una regla para asegurarse de que todo es recto y simétrico.

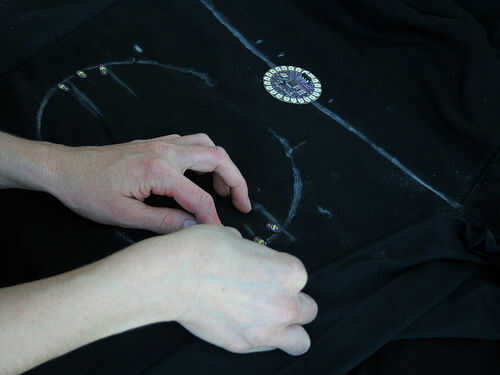

Utilice cinta de doble cara para sujetar temporalmente piezas LIlyPad a su ropa. Esto le dará un buen sentido de la pieza final como se verá. También mantener todo en su lugar y, mientras la cinta se pega, que su costura sea más fácil.
