Paso 5: Montaje del láser y láser de controlador
Asegúrese de tener un láser sin un controlador láser incorporado porque si tienes uno con un controlador incorporado sólo se puede activar o desactivar el láser y no será capaz de controlar su intensidad. Control de intensidad es necesario si desea grabar una imagen de escala de grises.

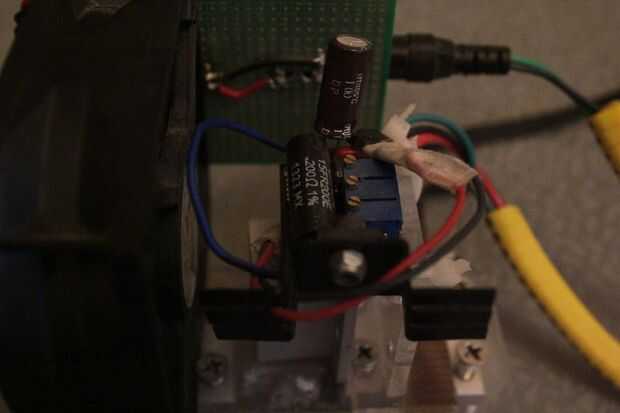

Una imagen de escala de grises de 8 bits tiene valores de pixel entre [0, 255]. Para grabar una imagen de escala de grises a mapa linealmente los valores de intensidad de escala de grises directamente a la intensidad del láser. Para ello necesitamos un driver laser lineal. Se utilizó láser controlador de FlexMod P3.
El controlador acepta voltaje de entrada de [5-24], pero para el láser tenemos 6 voltios es perfecto. No exceder el voltaje de entrada más allá de 7-8 voltios. El conductor del laser necesita algunos calibración para configurar el diodo láser actual. Para nuestro láser el máximo permitido actual es 1,8 amperios a 5 voltios. Las instrucciones para hacerlo están en el manual. Puede utilizar un multímetro para calibrar el controlador.
También, el conductor acepta una señal modulante de [0, 5] voltios para controlar la intensidad del láser. Por lo tanto, en laser PWM será apenas el 0 y en 255 láser PWM dibujará su corriente máxima.

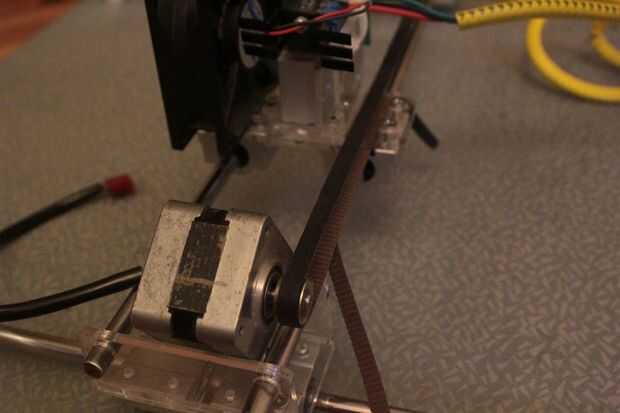

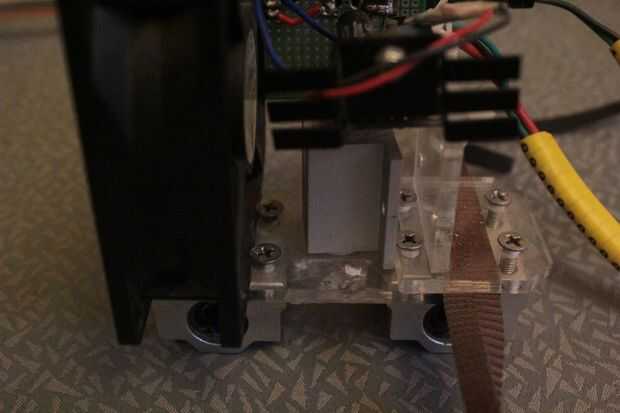

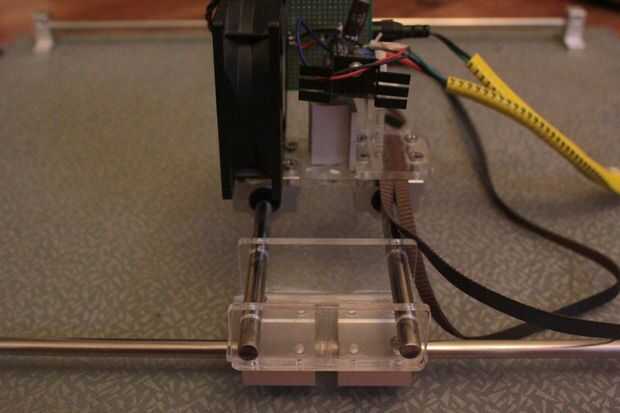

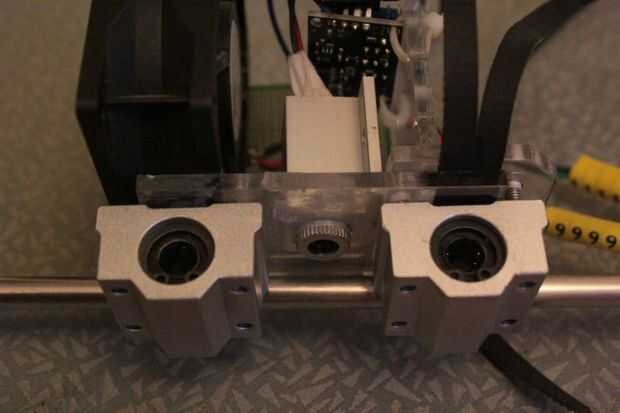

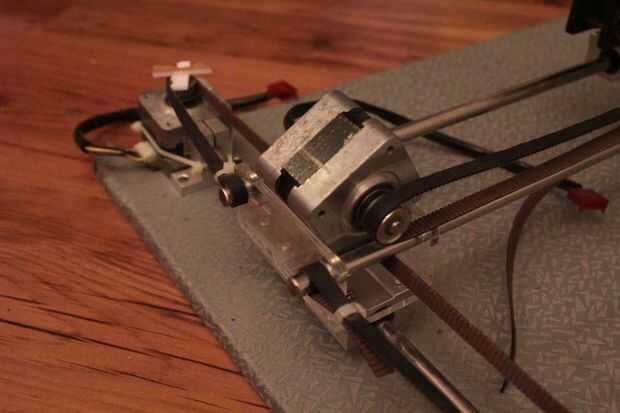

Después de calibrar el controlador puede conectarse el láser e insertar el láser en un disipador de calor. Ahora es el momento de montar el laser y el conductor al eje de y. Utiliza unos trozos de transparente acrílico ahí con nosotros y taladrar los agujeros para montar el láser. Montar el láser que su centrado en la superficie donde va a pasar corte.

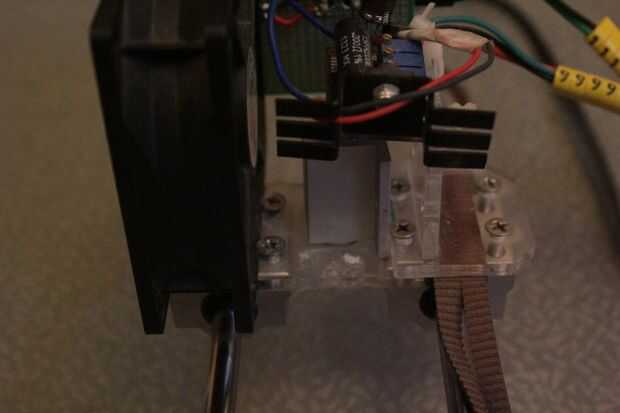

También se debe montar un ventilador para enfriar el láser y su conductor. Un ventilador de la cpu de 12V debe hacerlo.
