ChalKaat (realidad aumentada basado en láser de corte) (3 / 10 paso)

Paso 3: Montaje del eje de x

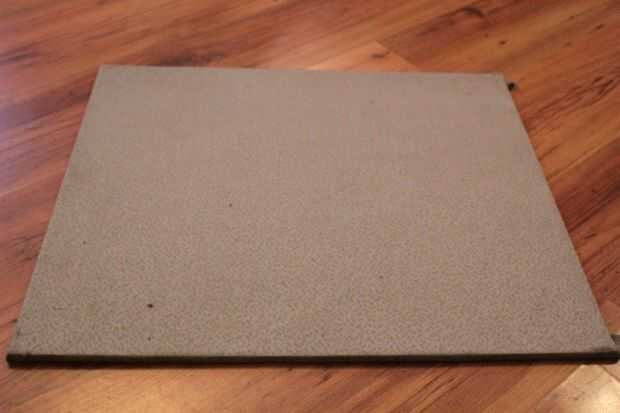

¿Desde dónde empezamos? Bien en primer lugar tenemos que montar el cortador del laser. Primero Haz una pequeña cartulina y 4 barras de acero inoxidable de 8mm de longitud apropiada. Nos tomó un pequeño cartón de 60 * 50 cms y barras eran 45cms cada. Tengo que cortar directamente de la tienda cerca de mi casa para que no dedico tiempo cortarlas yo mismo.

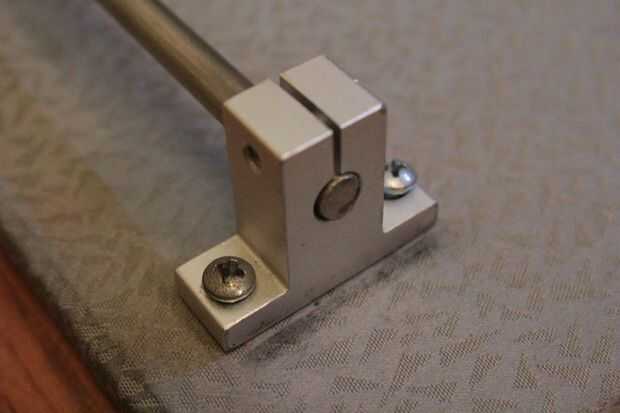

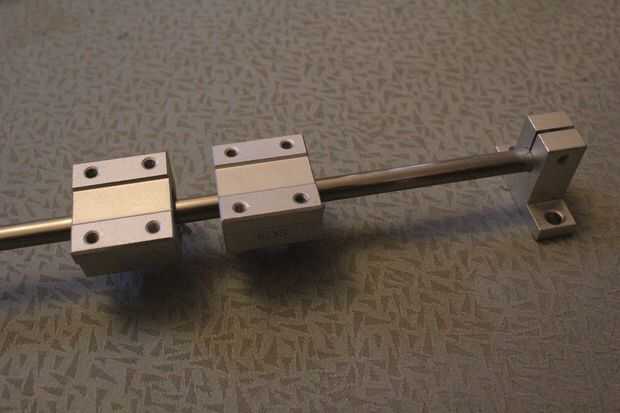

Ahora tenemos que montar las barras de eje de x en la base de cartón. Utilizamos soporte del árbol de sk8 para montar las dos varillas paralelas de 8mm para la base (estén paralelos más montaje de láser no se moverá correctamente). También, inserte dos sc8uu cojinete en cada barra del eje de x. Esto nos ayudará a armar el eje y en el siguiente step.stepper

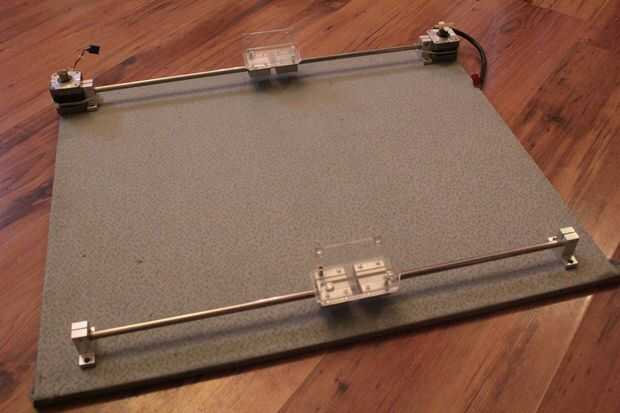

Con un destornillador bien Atornille el eje de sk8 en la cartulina base y utilice algunas abrazaderas de plástico para montar dos motores paso a paso en los dos extremos opuestos de una de la carretera. También puede utilizar sola pasos pero luego necesita una polea en el otro lado. Tenía motores extras así que utilicé dos de ellos.
