Cerveza refresco regulador termostático digital (1 / 4 paso)

Paso 1: Conseguir las mercancías...

Cosas necesitamos que este proyecto fuera de la tierra:

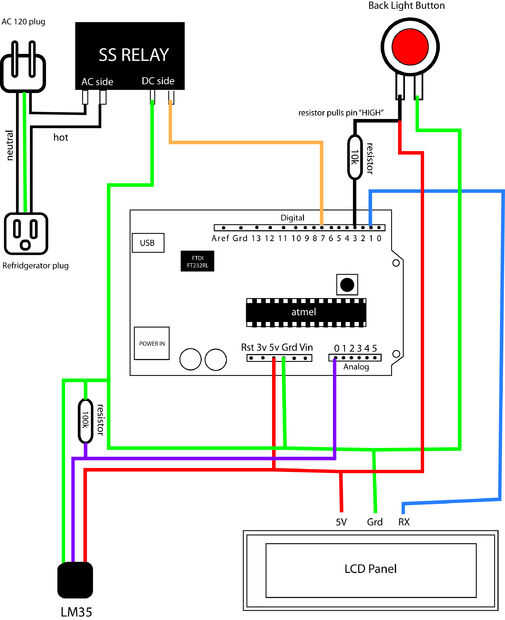

PIEZAS
-Un Arduino o una variante de...
Usé un repuesto Freeduino SB que tuve, me gusta el puerto miniUSB.
-Un panel de LCD serial.
Usé un SLCD162 MeLabs
LCD serie es importante ya que utiliza sólo 1 pin en el Arduino!!
-Un relé de estado sólido:
He utilizado un NTE RS1 - 1D 4-21, (15 bucks un pedazo...) es tipo del tablero de circuito montado y he diseñado mi propia placa de circuito para que lo apoyen.
Puede utilizar cualquier relé similar pero debe tener un voltaje de disparador de al menos 5 voltios en el lado de DC y puede manejar unos 3 amperios o amperaje su refrigerador o congelación dibuja plus extra de espacio para la cabeza. Deberás utilizar un tablero de pan o diseñar su propio circuito si utiliza cualquier otro tipo.
-Un sensor de temperatura LM35DZ.
Compré unos pocos fuera de Ebay de Tailandia para super super barato, como 5 dólares incluyendo el envío... ¿mencioné que fueron de Tailandia? loco! www.thaishopetc.com
-Un par de resistencias:
10 k y 100k, 1/4 o 1/2 watt voluntad funcionan bien.
-Proyecto caja:
Si quieres proteger tus circuitos de los elementos (o borrachos) el mío es una caja estándar de Radio Shack, pero usted puede ser más creativo.
-Alambre trenzado de calibre 22:
Más colores mejor. Es fácil saber lo que va donde.
-Plex-vidrio
Si usted quiere hacer un soporte LCD cool como yo
-Imanes:
para el LCD cool stand y caja del proyecto
-Conectores y clavijas cabecera:
para conectar fácilmente los cables a Arduino, pero no es necesario hace cosas vean bien.
-Botón momentáneo:
para la función de luz de fondo LCD. Este es un botón "normalmente off" y es sólo "ON" cuando se mantiene presionado
-Bornes, 2 posición tipo, montaje de PCB
-Cable de extensión gran calibre (calibre 14 o menos)
-CAT 5 cable para conexión de LCD + jack Cat5

SUMINISTROS
Soldadura de hierro
De la soldadura
Cerveza
Pistola de calor
Grabador y el tablero del PWB
Dremal
Herramienta multiusos Gerber
pelacables
.. .mas cerveza
