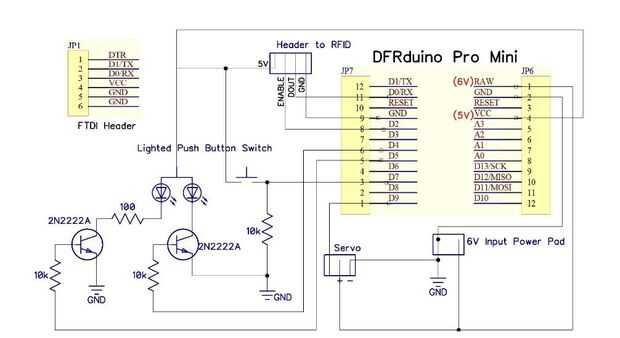

Paso 3: Montar el circuito
Consejos de circuito:
El pulsador puede montarse en cualquier lugar sobre el caso mientras no interfiere con el movimiento del servo. Puede utilizar cables de la protoboard a los terminales del interruptor.
El LED RGB se utiliza como un indicador de estado de bloqueo y no se requiere para que funcione correctamente. El cable más largo es el ánodo común (cable positivo) para el LED y cada uno de los conductores de otros es el punto de tierra de un solo color. Se aplican 5V al pin de alimentación. Un conducto de luz sería la mejor forma de presentar el color, pero un agujero en la tapa en algún lugar para permitir que la luz salga funcionará igual de bien. Usar una resistencia de 100 ohm para el LED rojo. El LED verde se puede hacer sin una resistencia.
Pruebe el lector por sí mismo para verificar que las etiquetas se pueden leer a través de la puerta. La puerta en el ejemplo es una puerta de aluminio de núcleo hueco. T lector puede leer etiquetas de ambos lados, así que trate de no empacar el área detrás del lector de RFID con demasiados electrónica que pueda causar funcionamiento no deseado. Use el bosquejo de GetTags para obtener los identificadores únicos de las etiquetas que desea utilizar. Anotarlas porque ou y tendrá que entrar en el código final más adelante.
Considerar la parte del círculo que usted cortará hacia fuera para el cerrojo a una de las esquinas inferiores de la caja para crear un área más grande de la electrónica más que si estuviera en el centro de polarización. Deje espacio para el cerrojo si tuyo utiliza una placa de retención. Intente mantener el claro medio superior para el lector de RFID.
Orientar las cabeceras cuando instalado el servo y lector de tarjetas RFID están conectados y sus conectores o cables no interfieran con el servo o la mecánica de la cerradura y abre ciclo. Usted tendrá la profundidad de la caja.
El encabezado FTDI es para que el programador USB/Serial cargar el código. Es una 6 - dispositivo de pin. Pin - 5 GND es inusitado en esta aplicación. Pin - 1 (DTR) debe conectarse al pin de RESET en el ProMini a través de un 0.1μF condensador
