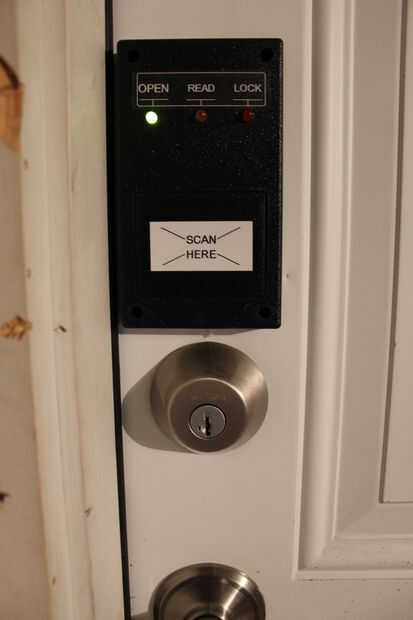

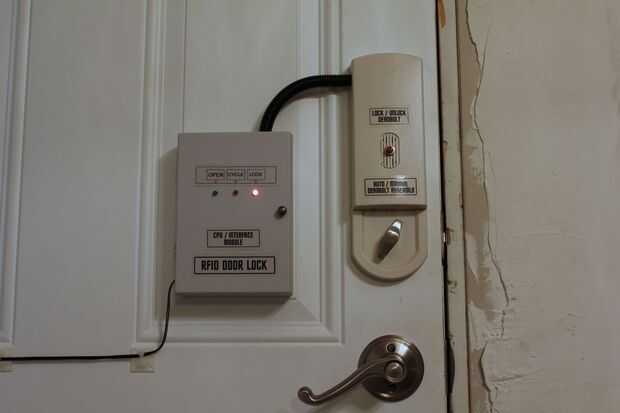

Se trata de un divertido un proyecto muy útil que permite el acceso fácil a cualquier puerta con un cerrojo. Tengo otra versión que se utiliza en la puerta de mi garaje y utiliza el mismo circuito básico y dijes. El sistema opera en la región de RF en 125 KHz. Fobs se utilizan para accionar uno de los dos relés en el tablero de control principal. Con cada exploración cambia el cerrojo - si está desbloqueado bloquea y desbloquea el rojo que LED se enciende, si se trabó y el LED verde se enciende. Un relé hace que el motor Pestillo / mecanismo para cerrar la puerta, el otro hace que la puerta se desbloquee. Todavía se puede utilizar una clave regular y el cerrojo aún puede ser bloqueado y desbloqueado manualmente si lo desea. Operar el circuito con la llave o funcionar manualmente con el botón cerrojo de seguridad puede hacer que se caiga fuera de sincronización con el controlador e indican cerrada cuando está realmente abierto o viceversa. Para corregir este ciclo sólo la unidad con el pulsador en la caja del cerrojo de pasador o la perilla de la palanca del tirón la manera opuesta. He pensado acerca de cómo agregar algunos interruptores de límite para eliminar este problema. Quizás en alguna futura versión se aplicarlos. He estado usando este proyecto para un par de meses con muy pocas interrupciones. Es divertido para construir y agrega un definitivo 'nerdivity' a mi hogar.
Había basado el proyecto en un cerrojo electrónico comprado. Es con pilas y había un teclado en el exterior para permitir la entrada a un usuario definido código. Quité todo de la electrónica de la caja interior manteniendo sólo el motor eléctrico y mecanismo. El mecanismo tiene un embrague incorporado que evita los daños que el motor quede en cuando mucho ciclismo. Mi motor está predispuesto para un tiempo de ciclo de aproximadamente 1,25 segundos.

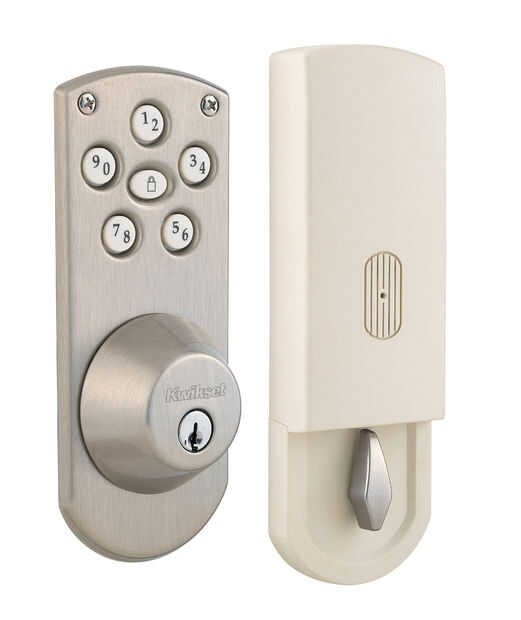

Este proyecto se basa en la Kwikset Powerbolt modelo # 907 15 SMT CP. Costo $69,97 en Home Depot. Trabaja casi cualquier cerrojo de pilas. Necesita algún tipo de mecanismo de embrague para evitar sobre-ciclismo. Este fue el aparato más barato que Home Depot venden. Puede tener suerte y encontrar un elemento de caja abierta o una unidad defectuosa que puede salvar. Se ve mejor que intentar construyo el motor.
En el futuro versiones que voy a intentar colocar todos los componentes dentro de la carcasa de plástico donde se encuentra el tablero de circuito del OEM. Hay muchos proyectos similares usted puede investigar en internet. Realice una búsqueda para 'RFID ARDUINO cerrojo'. Hay también algunos en Instructables. Una clave de RFID Universal de drj113 disponible, en Instructables es una buena lectura sobre la teoría RFID. Sobre este material será tiempo bien invertido.
